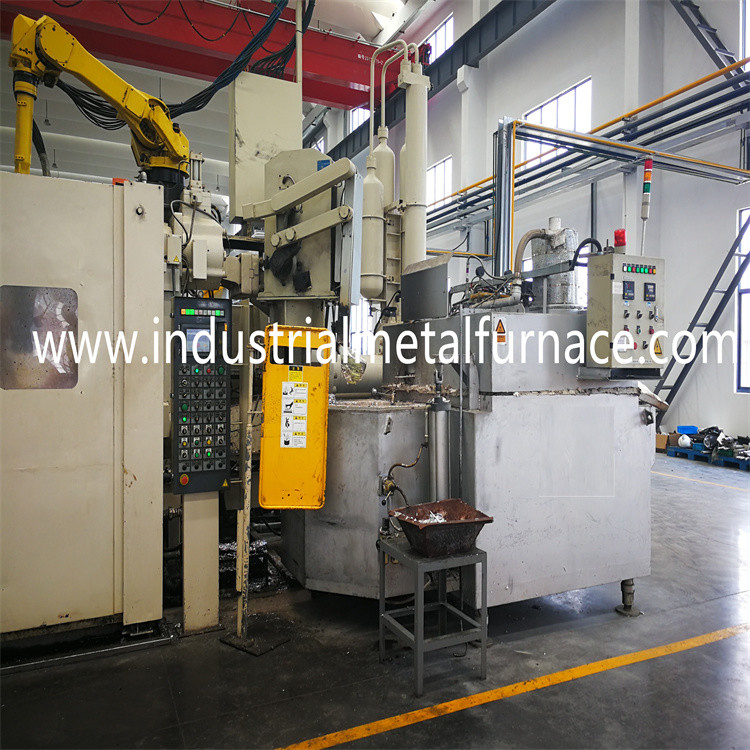

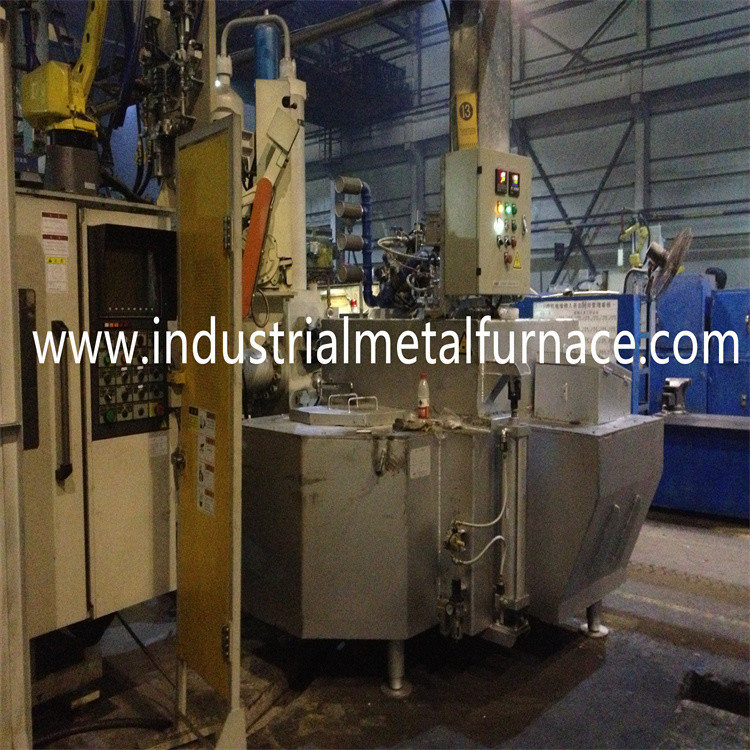

کوره نگهدارنده آلومینیوم گاز استخر 300KGS

نوع گاز استخرآلومینیومآلویبرگزاری افاورنس

1. کوره نگهدارنده گاز نوع استخر آلیاژ آلومینیوم

کوره نگهدارنده گاز نوع استخر عمدتاً برای عایق کاربرد دارد

از محلول فلزات غیر آهنی، و می تواند در ماشین ریخته گری استفاده شود،

ریخته گری گریز از مرکز، ریخته گری گرانشی، ریخته گری دقیق و سایر فرآیندها.

این محصول از بدنه کوره، سیستم احتراق و

جعبه کنترل الکتریکیسیستم شعله شعله مسطح نصب شده است

در بالای کوره، که به طور مستقیم آلومینیوم را تابش می کند

مایع آلیاژی با راندمان بالانگهداری از کوره آسان است

و حرکت کند.

کوره نگهدارنده استخری گاز سوز یک هلدینگ آلیاژ آلومینیوم است

کوره ای که می تواند گرما را بازیابی کند و حد صرفه جویی انرژی را دنبال کند.

1. مشعل کم مصرف انرژی با مبدل حرارتی اتخاذ شده است،

که می تواند به طور موثر از اگزوز حرارتی استفاده کند.

2. مشعل شعله مسطح وارداتی با کیفیت بالا با شعله بزرگ پذیرفته شده است

منطقه تابش و راندمان حرارتی بالا.دمای مذاب

آلومینیوم را می توان در ± 3 ℃ کنترل کرد و محتوای اکسیژن را در آن کنترل کرد

جو در کوره کمتر از 5٪ است که می تواند به طور موثر

جلوگیری از تولید اکسید در کوره

3. با توجه به ساختار عایق حرارتی منحصر به فرد خود، می تواند به طور موثر

کاهش اتلاف حرارت سطح، کاهش دمای محیط و

بهبود راندمان حرارتی

4. پوشش کوره نگهدارنده آلومینیوم گاز از مواد معدنی ترکیبی با مقاومت بالا ساخته شده است

آلومینیوم نسوز نچسب، با عمر مفید بیش از 5

سال (گارانتی سه ساله).

5. اتخاذ سیستم احتراق ویژه و پشتیبانی از احتراق

فن برای درک عملکرد کم نویز

2. با توجه به الزامات شرکت ما، این کوره

عایق بندی آلیاژ آلومینیوم را هدف قرار می دهد. دارای صفحه زیر استآرامترها

1. تغییر سطح مایع: 175 میلی متر

2. نوع سوخت: گاز طبیعی;ارزش حرارتی: 8600 کیلوکالری / Nm3.فشار گاز: 5 کیلو پاسکال

3. دمای نامی گاز مذاب: ± 850 ℃

4. دقت کنترل دما: ± 5 ℃

5. منبع تغذیه: 380 ولت، 50 هرتز، سیستم 3 فاز 5 سیم

3.ساختار بدنه کوره

1. سازه فولادی:

پوسته کوره نگهدارنده ریخته گری گازی از اتصال و تشکیل می شود

جوشکاری صفحه فولادیوبخش فولادی، و مواد اطراف درب کوره ریخته گری می شود

آهن. کل کوره دارای عملکرد بالابر است که به راحتی مطابقت دارد

با تجهیزات

2. ترکیب پوشش کوره:

حوضچه مذاب توسط یک بار ریخته گری تشکیل می شود.این مواد

یک ماده ریخته گری است که دارای ویژگی های استحکام بالا است،

بدون چسبندگی آلومینیوم، عمر طولانی و غیره. (فشردهی

قدرت: 140MPa بالای 110 ℃، در حالی که نرخ تغییر خطی تنها 0.1٪ است.

بالای کوره و انتهای بالای دیواره کوره از وارداتی استفاده می کند

شما لایه عایق حرارتی نانو هستید.افزایش دمای کوره

دیوار کمتر از 30 درجه است.

3. سیستم احتراق:

3.1 مشعل گاز وارداتی باید انتخاب شود عملیات و نگهداری ساده،

عمر طولانی، کنترل دما، احتراق خودکار و چشم آتش

نظارت بر.با رسیدن به دمای تنظیم شده، مشعل متوقف می شود

احتراقزمانی که درجه حرارت در کوره کمتر از حد پایین باشد

با دمای تنظیم شده، مشعل به صورت اتوماتیک وارد درگاه احتراق می شود

احتراق، احتراق خودکار و تشخیص میله شعله.بعد از عمل

آماده سازی کوره نگهدارنده تکمیل شد، عملیات پاکسازی انفجاری انجام شد

ابتدا خارج می شود و سپس احتراق خودکار برای احتراق کم انجام می شود.

پس از تشخیص شعله توسط میله تشخیص شعله، مشعل این کار را انجام می دهد

به صورت خودکار و به تدریج وارد حالت احتراق بالا می شود.در همین حال

در زمان، میله تشخیص شعله همیشه وضعیت احتراق را کنترل می کند

مشعل

3.2 سیستم ایمنی کوره نگهدارنده می تواند بلافاصله قطع شود

مشعل اصلی و مشعل جرقه زنی و قطع منبع سوخت زمانی که

مشعل به طور کامل نسوخته یا خاموش نشده است

بین سوئیچ های فشار سوخت و پشتیبانی از احتراق تنظیم شده است

خطوط لوله هوا، به طوری که دریچه قطع کننده تامین سوخت می تواند بسته شود

از طریق پاسخ دستگاه به هم پیوسته در صورت بروز هر گونه غیر طبیعی

شرایط احتراق. کنترل دمای مذاب: کنترل دما

تنظیم خودکار سرعت فن احتراق از طریق

مبدل فرکانس فن احتراق با توجه به آلومینیوم

دمای مایع کوره نگهدارنده، برای تنظیم احتراق

حجم مشعلروش تنظیم PID است. درجه حرارت بالا

حد با گرم کردن دمای اتمسفر در پوشش برای کنترل تنظیم می شود

دمای جو

3.3 اجزای اصلی سیستم احتراق

1) سر مشعل اصلی 1 # کروم

2) شیر برقی اصلی آتش نشانی 1 # هانیول

3) 1 # هانیول

4) سوئیچ فشار باد 1 # هانیول

5) شیر کاهنده فشار 1 # فیشر

6) سوئیچ فشار گاز 1 # هانیول

7) کنترل کننده احتراق 1 # هانیول

8) فن پشتیبان احتراق 1 # داخلی

9) کنترل کننده دما 2 # تایسی

3.4. مارک های Schneider و Chint برای ولتاژ پایین استفاده می شود

قطعات الکتریکی

4. کنترل دما

سوئیچ شعله کنترل دمای اتوماتیک، هشدار بیش از حد دما،

محافظت در برابر شعله و غیره

1. کنترل دمای آلومینیوم مایع

2. کنترل دما

3. پس از اتمام آماده سازی کوره، کلید را روشن کنید.

ابتدا از دمنده برای تمیز کردن کوره نگهدارنده آلومینیوم برای فرآیند ریخته گری استفاده کنید.

تنظیم دمای کنترل،شیر برقی خط لوله گاز را همزمان روشن کنید

و گاز برای احتراق و احتراق خودکار به کوره تزریق می شود.

5.محدوده تقویت کاربر:

1. خط لوله گاز باید در صورت نیاز به بدنه کوره متصل شود.

2. کارهای سیم کشی برق، از کابینت کنترل تا سیم کشی بدنه کوره،

توسط شرکت ما ارائه می شود.

کارهای سیم کشی منبع تغذیه و منبع تغذیه آماده به کار در داخل هستند

محدوده کاربران. منبع تغذیه 10 ± 380 ولت، 50 هرتز است.

3. تعیین موقعیت کوره ریخته گری آلومینیوم کار می کند

(همچنین با هماهنگی هر دو طرف).

6.  کارهای پیمانکار:

1. ساخت بدنه کوره

2. فونداسیون سایت کار می کند

3. ساخت لوازم جانبی مربوط به کوره

4. تولید سیستم کنترل

5. استحکامات نقاشی

6. نصب و راه اندازی کارهای

7. استحکامات آموزشی اپراتور سایت

8. استحکامات حمل و نقل تجهیزات

7.پیکربندی استاندارد

1. بدنه یک کوره

2. یک مجموعه از سیستم کنترل

3.دو جفت ترمو اندازه گیری دما (یکی برای اندازه گیری مایع

دمای آلومینیوم و یکی برای دمای کوره، از جمله

جفت ترمو برای اندازه گیری دمای آلومینیوم مایع است

مجهز به آستین محافظ سواری نیش سیلیکونی)

4. یک مجموعه از سیستم احتراق

5. چندین ماده آسیب پذیر (2 مجموعه میله احتراق)

6.یک کپی از دفترچه راهنمای عملیات

8.مشخصات مواد

بدنه کوره

9.سیستم احتراق

10.قسمت کنترل برق
