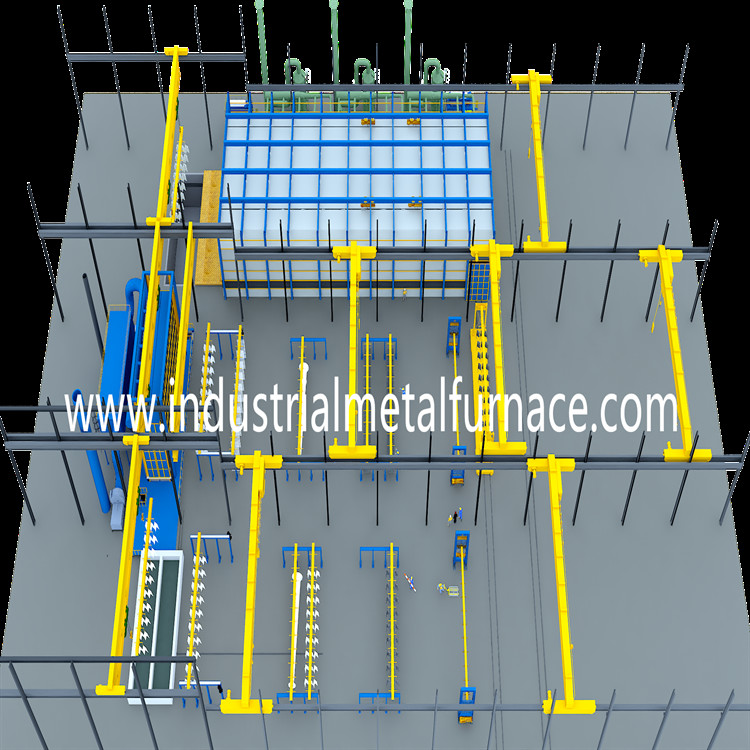

کوره گالوانیزه گرم 500 کیلووات صنعتی با کتری روی XG 08
1. ترکیب
کوره گالوانیزه روی داغ از ① صفحه پوشش نسوز تشکیل شده است.
② کتری روی XG-08، ③ نوار پشتیبانی، ④ لایه نسوز/عایق،
⑤ پوسته کوره، ⑥ ساختار U شکل، ⑦ درگاه دودکش، ⑧ سیستم سوزاندن، و
⑨ لایه پتو فیبر سرامیکی.
2. پارامترهای فنی کوره گالوانیزه گرم
| خیر |
مورد |
پارامتر |
| 1 |
اندازه کتری |
L7.0M*W1.0M*D2.2M
|
| 2 |
ضخامت کتری |
50 میلی متر
|
| 3 |
جلد |
103 تن |
| 4 |
ظرفیت طراحی شده |
1.7 تن در ساعت |
| 5 |
تولید سالانه |
8000 تن |
| 6 |
دمای کاری |
435-450 ℃ |
| 7 |
سوخت |
LNG |
| 8 |
پارامتر فنی گاز: |
| 9 |
LNG (گاز طبیعی مایع)، ارزش حرارتی: 8500Kcal/m3 |
| 10 |
فشار ورودی |
300mbar |
| 11 |
حداکثر جریان 4 مشعل |
200 متر مکعب در ساعت |
| 12 |
دمای کوره |
650 درجه سانتی گراد |
| 13 |
دمای پیش گرم |
<40 درجه سانتیگراد |
| 14 |
منبع تغذیه |
380V/220V/50Hz |
| 15 |
حداکثر قدرت هر مشعل |
430 کیلووات |
| 16 |
حالت کنترل |
منطقه A/B آتش بزرگ کوچک |
| 17 |
خط لوله گاز طبیعی را به شیر توپی جلو وصل کنید، DN65 را به DN50 بچرخانید
(DN50 شیر توپی جلویی سیستم مشعل است)
|
3. معرفی هر واحد
3.1 صفحه پوشش
کوره گالوانیزه گرم به گونه ای طراحی شده است که به یک عملکرد عالی برسد
اثر حفظ حرارت کوره، و همچنین عواملی مانند
به عنوان پلت فرم عملیات، تغییر شکل حرارتی کتری روی،
راحتی در نصب و حذف صفحه پوشش و فرم
از فلنجضخامت هر صفحه نسوز 50 میلی متر با استفاده از سه عدد می باشد
لایه های آن می توانند بهترین اثر عایق حرارتی را در دمای 1400 درجه سانتیگراد به دست آورند.
کتری روی 3.2
کتری روی از ماده XG-08 ساخته شده است که یک ماده مخصوص به آن است
نیاز فرآیند در فرآیند گالوانیزه گرم را برآورده کنید.
نوار پشتیبانی 3.3
کوره گالوانیزه گرم با فولاد ضد زنگ 310S طراحی شده است
میله پشتیبانی با قطر 100 میلی متر.می تواند از کتری روی جلوگیری کند
تغییر شکل در اثر گرما
3.4 لایه نسوز/عایق پایین کوره
با توجه به ظرفیت باربری کف کوره، گرما
عایق بندی پایه بتنی، طراحی کانال تخلیه روی
و طرح دودکش، کف کوره از آجر نسوز ساخته شده است
و ملات نسوز.
لایه عایق از پتوهای الیاف سرامیکی مقاوم در برابر 1260 درجه سانتیگراد تشکیل شده است.
دارای ویژگی های عایق حرارتی خوب، بدون انبساط حرارتی است
استرس، سبک وزن، نصب و نگهداری آسان.
3.5 آستر کوره
آستر کوره گالوانیزه گرم از پتوهای الیاف سرامیکی ساخته شده است
و ماژول هااز پایین کوره به بالا، یک لایه از
ماژول ها و سپس یک لایه از پتوی تا شده برای جبران
انقباض احتمالی بین ماژول هااز قسمت داخلی تا فولاد
دیوار، ضخامت 400 میلی متر برای یک ماژول 350 میلی متر و دو پتو است
در 30 میلی متر به 50 میلی متر فشرده می شوند.
پس از محاسبه انتقال حرارت، درجه حرارت در رابط با
پتو الیاف پشتی کمتر از 700 ℃ است.پتو الیاف پشتی قوطی
به طور کامل عملکرد عایق حرارتی را برآورده می کند که می تواند کاهش دهد
هزینه کلی پوشش کوره

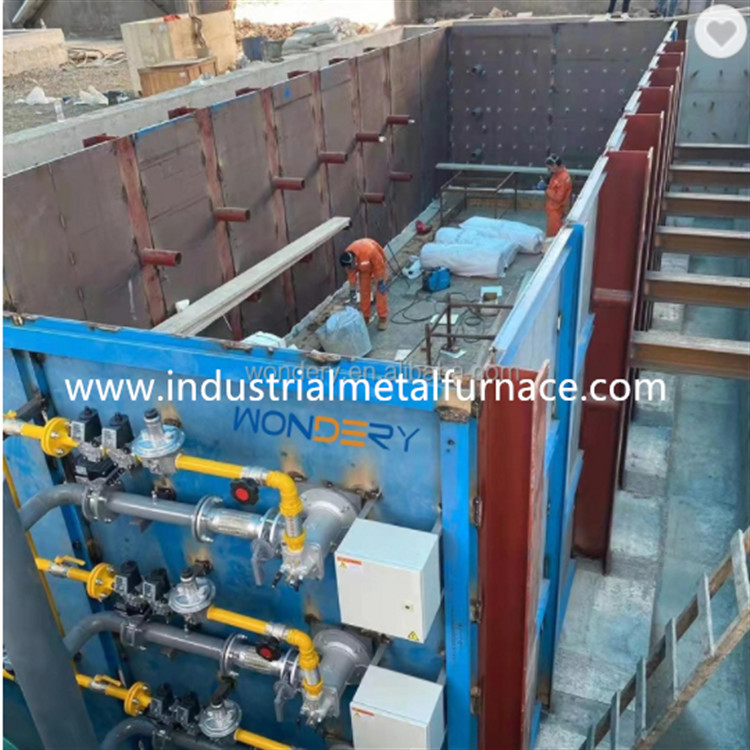

3.6 پوسته فولادی U شکل
کوره گالوانیزه گرم از تیرهای H و فولاد تشکیل شده است
بشقاب هاستون تیر H بدنه کوره 300*300 و
ضخامت صفحه فولادی دیواره کوره 10 میلی متر است.پرتو H
ستون به پرتو H از پیش تعبیه شده و هر دو طرف جوش داده شده است
کوره از تکیه گاه U شکل برای تقویت
بدنه کوره
3.7 کانال گاز دودکش
کوره گالوانیزه گرم با توجه به شعله طراحی شده است
سرعت مشعل، مقاومت انتشار هوای گرم، همرفت و
راندمان انتقال حرارت تشعشع و در ترکیب با دودکش
گاز سکته و مسیر.
3.8 پورت دودکش
از ماژول های فیبر سرامیکی ساخته شده است.اندازه و موقعیت طراحی
خروجی دودکش بر گردش، سکته مغزی و سرعت گاز دودکش تأثیر می گذارد
در کوره
3.9 سوراخ تخلیه روی
کوره گالوانیزه گرم از آجرهای نسوز و
ریخته گریسوراخ تخلیه روی مستطیل شکل مانند یک خندق است.و وجود دارد
یک دستگاه هشدار، هنگامی که نشتی رخ می دهد، جعبه کنترل روی را نشان می دهد
هشدار نشتی
