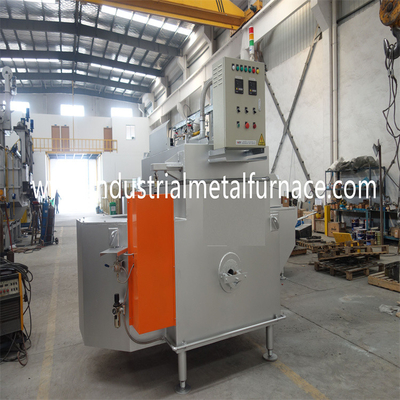

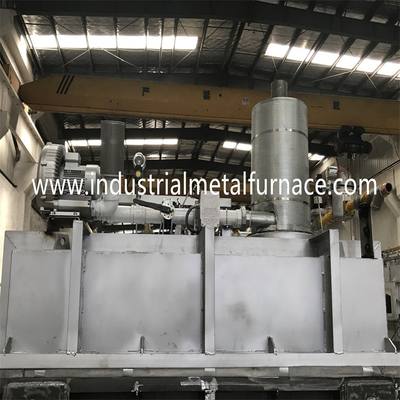

کوره نگهدارنده آلیاژ آلومینیوم نوع گاز سوز
1. مقدمه کلی
کوره نگهدارنده استخری گاز سوز یک کوره نگهداری مایع آلیاژ آلومینیوم است که می تواند گرمای دود را بازیافت کند و در مصرف انرژی صرفه جویی زیادی می کند.
کوره مشعل با کیفیت بالا با اندازه تابش شعله بزرگ و راندمان حرارتی بالا را اتخاذ می کند.دمای مایع آلومینیوم در دقت ± 5 درجه سانتیگراد نگه داشته می شود.میزان اکسیژن داخل کوره کمتر از 5 درصد است که از تولید اکسیدها جلوگیری می کند.
کوره نگهدارنده برای ریخته گری آلومینیوم با ساختار عایق حرارتی ویژه طراحی شده است که می تواند به طور موثری از دست دادن حرارت سطح را کاهش دهد، افزایش دمای محیط را کاهش دهد و راندمان گرما را بهبود بخشد.
دیوار کوره با آجرهای نسوز آلومینا بالا پوشیده شده است که عمر مفیدی بیش از 3 سال دارد.
2. پارامترهای فنی
کوره نگهدارنده آلومینیوم از سیستم سوزاندن ویژه استفاده می کند و
فن هوا که صدای کار کم دارد.برای نگهداری از کوره استفاده می شود
مایع آلومینیومکوره دارای پارامترهای زیر است.
| ظرفیت استخر ذوب |
6000 کیلوگرم (چگالی مایع 2.4 گرم بر سانتی متر مکعب) |
| نوع سوخت |
ارزش حرارتی گاز طبیعی |
| دمای کاری رتبه بندی شده |
850 ℃ (اتمسفر) |
| نرخ افزایش دما |
60 ℃/H; |
| محتوای اکسیژن کوره |
کمتر از 5 درصد؛ |
| دقت کنترل دما |
± 5 ℃ |
| مصرف انرژی |
کمتر از 7 متر مکعب در ساعت (بیش از 3 روز به طور مداوم کار می کند و مصرف بر اساس 24 ساعت محاسبه می شود) |
| منبع تغذیه |
380 ولت، 50 هرتز، 3P 5 سیم |
3. ساختار کوره
3.1 پوسته کوره
پوسته کوره از ورق فولادی و فولاد مقطعی ساخته شده است.بدنه کوره
می توان آن را بلند کرد تا با سایر تجهیزات کار کند.
3.2 آستر کوره
استخر ذوب با آجرهای آلومینا بالا ساخته شده است که ویژگی های آن را دارد
استحکام بالا، چسبندگی بدون آلومینیوم و عمر طولانی.(قدرت فشار:
140 مگاپاسکال زمانی که دما بالاتر از 110 درجه سانتیگراد است.نرخ خطی: فقط 0.1٪.این
لایه عایق حرارتی مورد استفاده از تخته فیبر آلومینیوم سیلیکات درجه یک می باشد.
3.3 سیستم سوزاندن:
عملکرد سیستم سوزاندن آسان است و عمر طولانی دارد.کوره
عملکردهای کنترل دما، احتراق خودکار و شعله را دارد
تشخیصهنگامی که کوره به دمای تنظیم شده رسید، مشعل کار نمی کند.
هنگامی که دمای کوره کمتر از حد دمای پایین تنظیم شده باشد،
مشعل وارد پورت مشعل می شود و به طور خودکار کار می کند.مشعل به طور خودکار مشتعل می شود
با دستگاه تشخیص شعلههنگامی که کوره آماده کار است، کاربر
ابتدا باید دمنده هوا را روشن کنید تا اجاق گاز پاک شود.مشعل به طور خودکار مشتعل می شود
پس از پاکسازی تمام شده و با شعله کوچک کار می کند.میله تشخیص شعله
شعله را تشخیص می دهد و مشعل با شعله بزرگ کار می کند.میله تشخیص شعله
وضعیت سوختن مشعل را همیشه کنترل می کند.
سیستم سوزاندن کوره نیز با اقدامات ایمنی تنظیم شده است.اگر وجود دارد
در شرایطی مانند سوختن ناقص یا شعله خاموش شدن، سیستم کنترل جریان اصلی را قطع می کند
مشعل و مشعل جرقه زنی برای توقف عرضه سوخت.دستگاه اینترلاک نیز وجود دارد
بین خط لوله گاز و خط لوله هوا.اگر وضعیت سوختگی غیرطبیعی وجود داشته باشد،
دستگاه اینترلاک منبع سوخت را قطع می کند.دمای آلومینیوم مایع است
از طریق تنظیم PID کنترل می شود.اینورتر فن به طور خودکار فن را تنظیم می کند
سرعت چرخش به طوری که جریان گاز را تنظیم کند.کوره تنظیم کرده است
مقدار حد بالایی دمای اتمسفر
3.4 سوراخ تخلیه
مایع آلومینیومی با کمک عملیات دستی تخلیه می شود.در طول
فرآیند تخلیه مایع، نباید مشکل نشتی وجود داشته باشد.
3.5 کنترل دما
کوره نگهدارنده برای ریخته گری آلومینیوم با عملکردهای کنترلی تنظیم شده است
به عنوان سوئیچ شعله اتوماتیک، هشدار دمای بیش از حد، شعله خاموش
حفاظت و غیره
کنترل دمای مایع آلومینیومی
کنترل دمای اجاق
دستگاه ایمنی و سیستم کنترل اتوماتیک
هنگامی که کوره نگهدارنده ریخته گری آماده به کار است، کاربر باید ابتدا سوئیچ کند
منبع تغذیه را روشن کنید و دمنده را روشن کنید تا کوره پاک شود.کوره را تنظیم کنید
دما و شیر برقی خط لوله گاز را باز کنید.مشعل مشتعل می شود
وقتی گاز طبیعی وارد اجاق گاز می شود.
