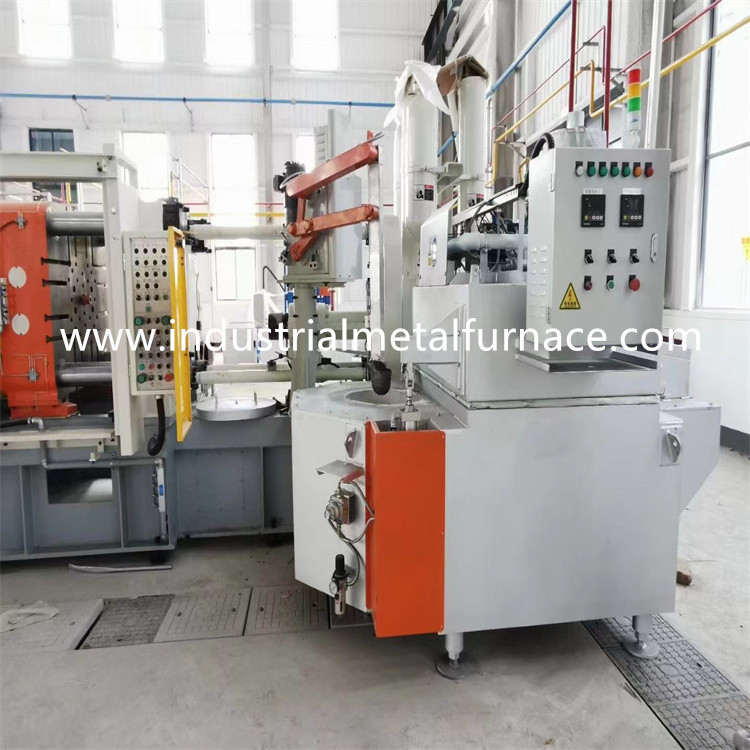

استخر گازسوزکوره نگهدارنده آلیاژ آلومینیومفرآیند ریخته گری قالب
1. مقدمه کلی
کوره نگهدارنده آلومینیومی استخر گازی از نوع آلومینیومی است
کوره نگهداری مایع آلیاژی که می تواند گرمای دود را بازیافت کند
و در مصرف انرژی بسیار صرفه جویی می کند.
کوره برای فرآیند ریخته گری از مشعل با کیفیت بالا استفاده می کند
با اندازه تابش شعله بزرگ و راندمان حرارتی بالا.آلومینیوم
دمای مایع با دقت 5± درجه سانتیگراد نگه داشته می شود.کوره داخل
میزان اکسیژن کمتر از 5 درصد است که از تولید اکسیدها جلوگیری می کند.
کوره نگهدارنده ریخته گری با عایق حرارتی ویژه طراحی شده است
ساختاری که می تواند به طور موثری از دست دادن حرارت سطح را کاهش دهد، کاهش دهد
افزایش دمای محیط و بهبود راندمان گرما.
دیوار کوره نگهدارنده آلومینیوم الکتریکی با آلومینا بالا پوشیده شده است
آجرهای نسوز
که عمر مفید آنها بیش از 3 سال است.
2. پارامترهای فنی
| ظرفیت استخر ذوب |
500 کیلوگرم (چگالی مایع 2.4 گرم بر سانتی متر مکعب) |
| نوع سوخت |
ارزش حرارتی گاز طبیعی 8600Kcal/m3; |
| فشار عرضه گاز |
5 کیلو پاسکال؛ |
| دمای کاری رتبه بندی شده |
660 ℃ (اتمسفر)؛ |
| دقت کنترل دما |
± 3 ℃؛ |
| منبع تغذیه |
380 ولت، 3 پی، 50 هرتز؛ |
| مصرف گاز طبیعی |
حدود 2.5 متر مکعب در ساعت؛ |
| میزان اکسیژن داخل کوره |
کمتر از 5 درصد؛ |
3. ساختار کوره
3.1 پوسته کوره
پوسته کوره از ورق فولادی و فولاد مقطعی ساخته شده است.لبه درب ساخته شده است
از مواد چدن.
3.2 آستر کوره
استخر ذوب با آجرهای آلومینا بالا ساخته شده است که از ویژگی های استحکام بالایی برخوردار است.
چسبندگی آلومینیوم رایگان و عمر طولانی.(قدرت فشرده سازی: 140 مگاپاسکال در هنگام دما
بالای 110 درجه سانتیگراد است؛نرخ خطی: فقط 0.1٪.لایه عایق حرارتی استفاده شده از درجه یک می باشد
تخته فیبر آلومینیومی سیلیکات.
3.3 سیستم سوزاندن:
عملکرد سیستم سوزاندن آسان است و عمر طولانی دارد.کوره دارد
عملکردهای کنترل دمای خودکار، احتراق خودکار و تشخیص شعله.
هنگامی که کوره نگهدارنده آلومینیوم با سوخت گاز به دمای تنظیم شده رسید، مشعل
کار را متوقف می کندهنگامی که دمای کوره کمتر از دمای تنظیم شده کمتر است
محدودیت، رایتر وارد پورت مشعل شده و به طور خودکار کار می کند.مشعل مشتعل می شود
به طور خودکار با دستگاه تشخیص شعلههنگامی که استخر نوع آلومینیوم برگزاری
کوره آماده کار است، کاربر باید ابتدا دمنده هوا را روشن کند تا اجاق گاز پاک شود.
مشعل پس از اتمام تصفیه به طور خودکار مشتعل می شود و با شعله کوچک کار می کند.
میله تشخیص شعله شعله را تشخیص می دهد و مشعل با شعله بزرگ کار می کند.
میله تشخیص شعله وضعیت سوختن مشعل را همیشه کنترل می کند.
سیستم سوزاندن کوره نیز با اقدامات ایمنی تنظیم شده است.اگر موقعیت هایی وجود دارد
مانند سوختن ناقص یا شعله خاموش کردن، سیستم کنترل مشعل اصلی را قطع می کند
و مشعل احتراق برای متوقف کردن عرضه سوخت.همچنین بین دستگاه اینترلاک وجود دارد
خط لوله گاز و خط لوله هوا.اگر وضعیت سوختگی غیرطبیعی وجود داشته باشد،
دستگاه اینترلاک منبع سوخت را قطع می کند.دمای آلومینیوم مایع کنترل می شود
از طریق تنظیم PIDاینورتر فن به طور خودکار سرعت چرخش فن را تنظیم می کند
تا جریان گاز را تنظیم کند.کوره نگهدارنده دایکاست تنظیم کرده است
مقدار حد بالایی دمای اتمسفر
3.4 سوراخ تخلیه
مایع آلومینیومی با کمک عملیات دستی تخلیه می شود.در طول مایع
فرآیند تخلیه، نباید مشکل نشتی وجود داشته باشد.
3.5 کنترل دما
کوره نگهدارنده آلومینیوم با عملکردهای کنترلی مانند اتوماتیک تنظیم شده است
کلیدهای شعله، هشدار دمای بیش از حد، حفاظت در برابر شعله و غیره.
کنترل دمای مایع آلومینیومی
کنترل دمای اجاق
دستگاه ایمنی و سیستم کنترل اتوماتیک
هنگامی که کوره ذوب آلومینیوم شروع به کار کرد، کاربر باید ابتدا روشن شود
منبع تغذیه را روشن کنید و دمنده را روشن کنید تا کوره پاک شود.کوره را تنظیم کنید
دما و شیر برقی خط لوله گاز را باز کنید.مشعل مشتعل می شود
وقتی گاز طبیعی وارد اجاق گاز می شود.
3.6 سیستم کج شدن هیدرولیک
بدنه کوره با عملکرد کج طراحی شده است.عمدتاً از
سیلندر هیدرولیک، شیرهای کنترل و خط لوله.
