ذوب آلومینیوم وکوره نگهدارنده، فرآیند ریخته گری آلومینیوم
1. مقدمه کلی
کوره ذوب و نگهداری آلیاژ آلومینیوم فشرده است
ساختار برای ذوب و نگهداری مایع آلومینیوم.ذوب شدن
محفظه توسط مواد ریخته گری یک بار تشکیل شده است که دارای یک
استحکام بالا و عمر طولانی.کوره ریخته گری آلومینیوم
مجهز به مشعل مارک معروف است که دارای عملکرد اتوماتیک است
احتراق و کنترل دماکوره ذوب فلزات صنعتی
همچنین دارای دستگاه هشدار دهنده دمای بیش از حد است.
2. پارامترهای فنی
مدل | WDL-RJL-750 |
تعداد | 1 مجموعه |
سرعت ذوب | 750 کیلوگرم در ساعت (روش کار مداوم و شرایط کاری رتبه بندی شده برآورده شده است)؛ظرفیت محفظه نگهداری 2250 کیلوگرم |
سوخت | گاز طبیعی؛فشار هوا 5-7 کیلو پاسکال |
دمای کار |
700-750 ℃ سرعت گرمایش حدود 60-80 درجه در ساعت |
مصرف گاز طبیعی | حدود 65-70 متر مکعب / تن آلومینیوم (در شرایط کاری امتیازی) |
هوا با فشار بالا | 0.5 تا 0.7 مگاپاسکال 1.5M3/h (هوای فشرده خشک، روغن و آب جدا) |
منبع تغذیه | 380 ولت 50 هرتز 5.5 کیلو وات |
رتبه بندی کار | شرایط |
الف) محتوای مقیاس در ماده اولیه کمتر از 5٪ باشد، به ویژه وجود ندارد
فلس هایی که به راحتی اکسید می شوند.
ب) نسبت مواد ذوب: 50٪ مواد بازیافتی، 50٪ شمش آلومینیوم.
ج) کوره به صورت پیوسته کار می کند.دمای ذوب روی 720 درجه سانتیگراد تنظیم شده است.
د) مصرف سوخت بر اساس 3 ساعت مصرف به صورت پیوسته محاسبه می شود
روش کار
ه) ارزش حرارتی گاز طبیعی: 8600Kcal/m3.
و) بهره وری بر اساس پیش شرط شارژ بودن کوره محاسبه می شود
با مواد اولیه 750 کیلوگرم در ساعت و مایع آلومینیومی با سرعت 750 کیلوگرم در ساعت تخلیه می شود.
ز) نرخ تلفات ذوب مایع آلومینیوم کمتر از 1.5٪ است.
3. مواد خام برای ذوب
الف) شمش آلومینیوم (وزن متوسط زیر 8 کیلوگرم)؛
نرخ پر شدن محفظه ذوب: 50% (بند بسته بندی باید باز شود و
شمش باید در کوره پراکنده شود.
ب) مواد بازیافتی (اندازه باید کوچکتر از سبد شارژ باشد)
نرخ پر شدن محفظه ذوب: 50%؛
4. ساختار کوره
4.1 پوسته کوره از صفحات فولادی و فولاد مقطعی ساخته شده است.به اندازه کافی دارد
استحکام و فضا را برای گسترش حفظ کرده است.
4.2 خروجی آلومینیومی (نوع پلاگین سیلندر پنوماتیک)
مایع آلومینیومی از طریق یک لوله تخلیه به تجهیزات پیگیری خارج می شود.
یک شیر تعویض دستی وجود دارد و خروجی مایع از طریق باز یا بسته می شود
کنترل سیلندر پنوماتیک(شاخه مایع قطعات مصرفی است.)
4.3 دروازه سرباره و دروازه بازرسی نقطه ای و تمیز کردن آن
چارچوب در اطراف بدنه درب هر درب کوره از چدن ساخته شده است.
سطح درب از ورق فولادی معمولی و مواد نسوز در داخل ساخته شده است
درب از تخته عایق و قابل ریخته گری در دمای بالا ساخته شده است.
4.4 پوشش سوراخ شارژ
قاب پوشش تغذیه از ورق فولادی معمولی و داخل آن ساخته شده است
پوشش با برد حفظ حرارت + ریخته گری دمای بالا ساخته شده است.را
باز و بسته شدن درپوش بالایی توسط سیلندر هدایت می شود.
4.5 آستر نسوز
ساختار | لایه اول | لایه دوم | لایه سوم | لایه چهارم | |
برگزاری محفظه - اتاق |
پایین، بالا، در، بدنه کوره |
ریخته گری نفوذ ناپذیر؛ تراکم بالا و آجر آلومینیومی بالا آجر خاک رس مقاوم در برابر حرارت؛ ریخته گری مقاوم در برابر حرارت؛
|
آجر عایق مولایت؛ تخته فیبر سرامیکی فوق العاده عایق؛ مواد حفظ حرارت؛ سوپر تخته؛ |
ریخته گری مقاوم در برابر حرارت؛ ریخته گری نفوذ ناپذیر؛ تخته فیبر سرامیکی فوق العاده عایق؛ |
تخته عایق نانو; |
محفظه ذوب و برج شارژ |
برج شارژ؛ منطقه اطراف مشعل؛ تخت کوره کج;پوشش کوره؛ |
آجر رسی نسوز (مقابل درگاه شارژ)؛ ریخته گری با استحکام فوق العاده بالا؛ |
تخته فیبر سرامیکی؛ بتن عایق؛ آجر رسی نسوز؛ |
تخته فیبر سرامیکی عایق؛ |
تخته عایق نانو; |
نکات: به منظور جلوگیری از تولید اکسید در کوره ذوب آلومینیوم
و طول عمر نسوز را افزایش دهید، علاوه بر تمیز کردن سرباره روزانه، لطفاً تعطیل کنید
کوره ذوب و نگهداری آلومینیوم را هر 6 ماه یکبار پایین بیاورید تا اکسید موجود در کوره تمیز شود.
4.6 سیستم کج شدن هیدرولیک
بدنه کوره با عملکرد کج طراحی شده است.این عمدتا از سیلندر هیدرولیک تشکیل شده است،
شیرهای کنترل و خط لوله

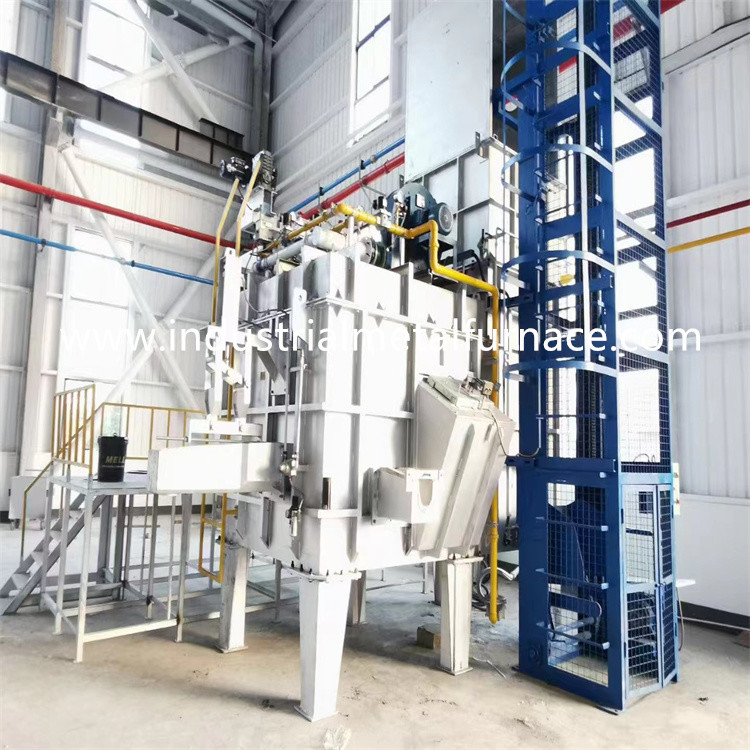

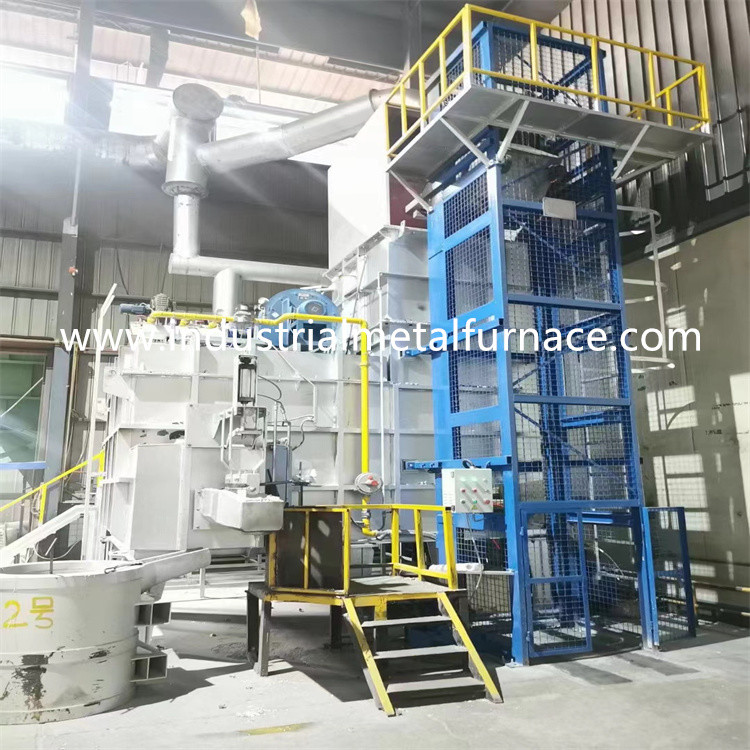

کوره ذوب و نگهداری آلومینیوم در کارخانه ما:
