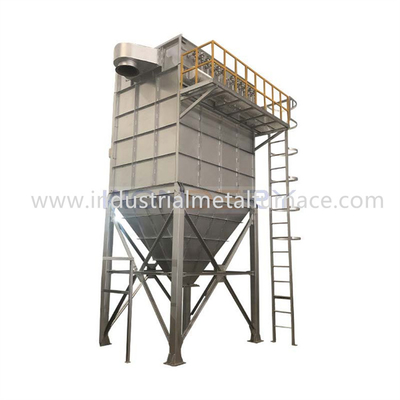

1200Pa 1.5m/min کوره ذوب فلزات صنعتی نوع کیسه جمع کننده گرد و غبار 2000mm

کیسه جدید با کیفیت بالا و اندازه متوسط ​​برای کار آسان نوع گردگیر

1. کاربرد

این تجهیزات برای تصفیه گازهای دودکش با دمای بالا می باشد.

سیستم تصفیه از حذف گرد و غبار دو درجه استفاده می کند.کلاس اول

جمع آوری گرد و غبار با راندمان بالا را اتخاذ می کند که عمدتاً برای درمان استفاده می شود

ذرات درشت تولید شده در طی ذوب در کوره های ذوب آلومینیوم،

و اثر خنک کنندگی فوق العاده ای دارد.درجه دوم راندمان بالا را اتخاذ می کند

جمع کننده گرد و غبار کیسه حذف گرد و غبار پالس، که می تواند گرد و غبار را تا 99.5٪ فیلتر کند.

مطابق با الزامات استاندارد ملی انتشارهوای درمان

حجم سیستم حذف گرد و غبار 17000 متر مکعب در ساعت است.

تعیین ناحیه فیلتر گردگیر: سرعت باد فیلتر است

1.5 متر در دقیقه، مساحت فیلتر 15 متر مربع است و جمع کننده گرد و غبار پالس را می پذیرد

فیلتر کیسه ای پالس ضد تراکم.

2. اصل کار

2.1 گرد و غبار جمع کننده گرد و غبار از نوع پالس ضد تراکم است.

2.2 گردگیر از طرح تک ردیفی با 120 کیسه فیلتر و

مساحت کل فیلتر 15 متر مربع

2.3 کیسه فیلتر دارای اندازه استاندارد φ 130 × 2000 است و

مواد ضد تراکم سوزن پلی استر است.

2.4 نوع فیلتر خارجی برای جمع کننده گرد و غبار و فیلتر پذیرفته شده است

کیسه گردگیر توسط فنر به صفحه ریفلد متصل می شود

حلقه انبساط، جدایی بین هوا و گاز غبارآلود را تشکیل می دهد.

2.5 سیگنال پالس توسط کنترل کننده پالس به شیر برقی پالس ارسال می شود.

و شیر برقی پالس هوای فشرده را برای ساخت کیسه فیلتر خارج می کند

تغییر شکل شعاعی و تکان دادن گرد و غبار.

2.6 یک درب دسترسی در بالای گردگیر وجود دارد که از آن استفاده می شود

برای نگهداری و تعویض کیسه (نگهداری، تعمیر و تعویض کیسه

جمع کننده گرد و غبار را می توان بدون ورود به خارج از دستگاه حمل کرد

داخل غبارگیر).

2.7 کابینه کنترل الکتریکی جمع کننده گرد و غبار ساختار

درب مهر و موم شده که ضد گرد و غبار و ضد آب است.

2.8 به منظور جلوگیری از ورود دمای بالای گاز دودکش به گرد و غبار

پاک کننده، یک نقطه اندازه گیری دما روی لوله حذف گرد و غبار تنظیم شده است.

نشانگر دما در نقطه کار کوره نصب می شود

و مجهز به دستگاه هشدار دهنده برای یادآوری دما به اپراتور

افزایش میزان گرد و غبار بسیار زیاد است و از مکمل هوای تازه استفاده کنید

از عملکرد ایمن کل سیستم حذف گرد و غبار اطمینان حاصل کنید.

2.9 انتخاب فن: با توجه به حجم هوای طراحی سیستم، 1 مجموعه

فن پیش نویس ناشی از دیگ بخار G4-73-10D با فشار کل واحد پذیرفته شده است

3251-3018pa، حجم هوا 25566-32083m3/h، موتور Y150M-4 و

قدرت 18.5 کیلووات

2.10 کنترل سیستم: با توجه به الزامات فرآیند سیستم،

یک کابینت کنترل برای جمع کننده گرد و غبار و سیستم کنترل دما تنظیم شده است

برای کنترل پالس سیستم تمیز کردن گرد و غبار و نظارت بر دما از

جمع کننده گرد و غبار و فن اصلی توسط مبدل فرکانس راه اندازی می شود.

3.Eویژگی های تجهیزات

3.1 فیلتر کیسه ای پالس ضد تراکم نوعی واحد حذف گرد و غبار ترکیبی است

تجهیزات با حجم زیاد هوا، سرعت باد فیلتر کم، حذف گرد و غبار خوب

اثر، راندمان حذف گرد و غبار بالا، عملیات قابل اعتماد، تعمیر و نگهداری راحت

و مساحت کف کوچکتولید مدولار، کیفیت پایدار.

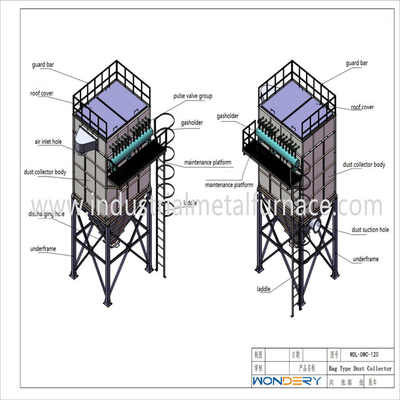

3.2 اصل کار: جمع کننده گرد و غبار از جعبه بالایی، جعبه میانی تشکیل شده است.

قیف خاکستر، صفحه راهنما، پشتیبانی، جزء کیسه فیلتر، دستگاه تزریق، حفاظت

سیستم، سیستم کنترل و غیره. گاز غبارآلود از طریق قیف خاکستر وارد می شود

لوله انحرافتحت هدایت سیستم انحراف قیف خاکستر،

گرد و غبار ذرات بزرگ پس از جدا شدن مستقیماً به داخل قیف خاکستر می ریزد و

بقیه گرد و غبار با جریان هوا وارد قسمت فیلتر جعبه میانی می شود.این

گاز تمیز فیلتر شده از طریق جعبه بالایی و لوله اگزوز تخلیه می شود

از طریق کیسه فیلتربا پیشرفت شرایط فیلتر، زمانی که گرد و غبار

در سطح کیسه فیلتر به مقدار مشخصی می رسد، کنترل تمیز کردن گرد و غبار

دستگاه مطابق با مجموعه دریچه پالس الکترومغناطیسی را برای تزریق باز می کند

روشی برای از بین بردن گرد و غبار روی کیسه فیلتر.غباری که به خاکستر می ریزد

قیف از طریق شیر تخلیه خاکستر تخلیه می شود.

3.3 ناحیه و طول فیلتر قابل تنظیم است.مقدار فیلتر کیسه می تواند باشد

برای تطبیق با حجم هوای مورد نیاز تغییر کرد.

3.4 فیلتر کیسه ای پالس ضد تراکم یک فیلتر خارجی است.حاوی گرد و غبار

گاز خارج از کیسه فیلتر است در حالی که هوای تمیز داخل کیسه فیلتر و کیسه است

دهان به سمت بالا استشروع به جت پالس و ایجاد تغییر شکل شعاعی کیسه، و

گرد و غبار را تکان دهید

3.5 جمع کننده گرد و غبار از روش تمیز کردن خاکستر آنلاین استفاده می کند.

3.6 روش توزیع هوای ثانویه برای جریان یافتن هوای مملو از گرد و غبار به کار گرفته شده است

منطقه فیلتر از طریق لوله راهنما و سیستم توزیع هوا، که تضمین می کند

یکنواختی و یکنواختی ورودی هوای واحد، به منظور بهبود بهره برداری

نسبت سطح فیلتر و عمر مفید مواد فیلتر.

3.7 کیسه فیلتر از نوع حلقه انبساط فنری با آب بندی خوب استفاده می کند

عملکرد و سرعت تعویض سریعدرپوش بالایی را باز کرده و تعویض کنید

کیف توسط 1-2 نفر.

3.8 چارچوب کیسه ساختار ستاره ای شکل (10 دنده) با η-شکل را اتخاذ می کند.

لوله کوتاه مهر زنی سرد در بالا برای اطمینان از موقعیت عمودی قاب کیسه

و برای محافظت از ایمنی دهان کیسه فیلتر در هنگام تزریق.از فیلتر جلوگیری می کند

چسبیدن کیسه پس از کارکرد جمع‌کننده گرد و غبار برای مدتی، صافی را تضمین می‌کند

تعویض کیف، و آسیب وارده به کیف در فرآیند تعویض کیف را کاهش می دهد.

3.9 جمع کننده گرد و غبار یک سقف قابل جابجایی و یک پلت فرم برای تعمیر و نگهداری و

پله برقی، که برای پرسنل برای تعمیرات اساسی، استفاده و مدیریت راحت است.

4.کلیداجزاء

4.1 برای کل گرد و غبار، کیسه فیلتر و شیر پالس الکترومغناطیسی

اجزای کلیدی هستند.

4.2 کیفیت مواد فیلتر مستقیماً بر راندمان حذف گرد و غبار تأثیر می گذارد

جمع کننده گرد و غبار و عمر کیسه فیلتر مستقیماً بر هزینه عملیات تأثیر می گذارد

جمع کننده گرد و غباربنابراین، نمد سوزنی پلی استر ضد تراکم انتخاب شده است

با توجه به محیط کار و شرایط متوسط ​​گردگیر.

این ماده فیلتر مواد فیلتر کننده سطحی است که می تواند گرد و غبار را به طور کامل تمیز کند.

کاهش احتمال سخت شدن گرد و غبار پس از پخش شدن گرد و غبار در سطح

کیسه فیلتر و مواد فیلتر عمر طولانی دارد.علاوه بر این، ما پیشرفت کرده ایم

ساختار جمع کننده گرد و غبار برای اطمینان از عمر مفید مواد فیلتر

کمتر از دو سال نیست.

4.3 دیافراگم وارد شده برای شیر پالس الکترومغناطیسی انتخاب می شود و

فشار تزریق 0.5-0.7mpa است.دیافراگم بادوام و عمر مفید آن است

بیش از 1 میلیون بار است که الزامات عملکرد کارآمد را برآورده می کند

شیر برقی پالس

5. پارامتر فنی

6. خدمات پس از فروش

مدت گارانتی محصول: 13 ماه از تاریخ ارسال.فروشنده مسئول است

برای تعمیر تجهیزات یا تعویض قطعات شکسته در صورتی که ایرادات ناشی از ساخت باشد

ایرادات، اما خسارات ناشی از عملکرد معیوب کارگران باید توسط خریدار تعمیر شود

خود یا توسط فروشنده با نرخ مشخصی.(قطعات فرسوده آسان و مصرف طبیعی

قطعات با دمای بالا شامل گارانتی نمی شوند.)
