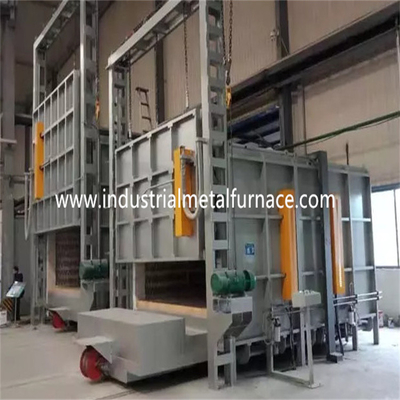

کوره 2000 × 1000 × 1000 میلی متر برق بوگی کوره، کوره پایین خودرو
1. کاربرد
کوره بوژی الکتریکی عمدتاً برای
عملیات حرارتی فولاد با منگنز بالا، فولاد کروم و سایر قطعات فلزی.
2.مقدمه سازه
تولید کننده کوره بوژی عمدتاً متشکل از
بدنه کوره، آستر، درب کوره و سیستم فشرده سازی درب،
بوژی، المنت حرارتی، سیستم کج شدن هیدرولیک و سیستم کنترل دما.
2.1خزبدن خوب
ساختار فولادی بدنه قیمت کوره بوژی از 8-10# ساخته شده است.
فولاد مقطعی و صفحات فولادی ≥3 میلی متر.ستون کناری و ستون های پشتی هستند
ساخته شده از فولاد مقطعی، و با مهاربندی های فولادی مقطعی تقویت شده است.
دیواره خارجی کوره با 2 لایه آستر رنگ شده است و 2
لایه های رنگ پوششیقسمت کلیدی کوره با مقاوم در برابر حرارت رنگ شده است
رنگ کردندرب کوره از فولاد کانال 16 میلی متر و ورق فولادی 6 میلی متر ساخته شده است.
2.2پوشش
بدنه کوره اجاق گاز بوژی عمده فروشی با سیستم تمام فیبر ساخته شده است.
مواد آستر مورد استفاده فیبر نسوز آلومینا با کیفیت بالا است که توسط فیکس شده است
قطعات فولادی گردالیاف آلومینیوم از قبل به صورت بلوک فشرده شده اند
(گرانش تراکم: ≥230Kg/m3) و سپس توسط بدنه کوره ثابت می شود.
قطعات فولادی ضد زنگ گرداین ساختار پوشش نسوز دارای مزایایی است
هدایت حرارتی کم، ظرفیت ضد ضربه قوی و ضد فرسایش.این
آستر دارای ضخامت کلی 350 میلی متر است.الیاف آلومینیوم سیلیکات در برابر الف مقاومت می کند
حداکثر دمای 1360 درجه سانتیگرادقطعات ثابت فولادی گرد ساخته شده است
از فولاد ضد زنگ 304.
2.3سیستم درب کوره و درب بالا به پایین
درب کوره زیرین خودرو برای فروش از آستر تمام الیاف و فولادی تشکیل شده است
پوشش سازهچارچوب درب از ورق فولادی 10 میلی متری و مقطع 8# ساخته شده است
فولاد.درب با بلوک های فیبر نسوز آلومینا بالا ساخته شده است
برای بدنه کورهساختار کلی کوره شکل خود را حفظ می کند
در حالی که گرم می شود.لبه درب از ورق فولادی 10 میلی متری ساخته شده است تا اطمینان حاصل شود
استحکام درب
روش رانندگی درب:درب کوره مکانیزم بالابر الکتریکی است.
و توسط فنر مهر و موم می شود.
یک ساختار آب بندی تماس نرم بین درب کوره و
پوشش کورهبلوک آب بندی فیبر در اطراف درب کوره بیرون زده است
خارج از آستر درب کورهقاب درب کوره مجهز به ضخیم است
بشقاب استیل.هنگامی که درب کوره بسته است، چرخ دستی استفاده می شود
درب کوره را فشرده کنید تا بلوک فیبر آب بندی کاملاً با آن تماس پیدا کند
ورق فولادی و مهر و موم آن.شکاف بین درب کوره و فولاد
صفحه قاب درب کوره 50 میلی متر است تا حرکت صاف را تضمین کند
درب کوره هنگام باز و بسته شدنروش های فوق ساده هستند،
عملی، قابل اعتماد و آسان برای نگهداری.
2.4بوژی
کوره بوژی برای مخازن تحت فشار از قاب بوژی تشکیل شده است.
چرخ ها، بدنه آجرکاری نسوز، صفحه بوژی مقاوم در برابر حرارت Cr25Ni20،
عناصر گرمایشی و مکانیزم محرک بوژی.
ساختار بوژی: قاب بوژی از تیر 12# و فولاد 10mm ساخته شده است
بشقاب هابوژی می تواند برای مدت طولانی بدون تغییر شکل در بار کامل کار کند.
چرخ: چرخ ها از ریخته گری فولاد ZG55# ساخته شده اند.انتقال
شفت از فولاد 45# ساخته شده است و تحت عملیات حرارتی قرار می گیرد.انتقال
بلبرینگ از نوع سنگین است که تحمل وزن را دارد.وجود دارد
در مجموع 2 جفت چرخ و هر چرخ 240 میلی متر قطر دارد.
بدنه آجرکاری: بوژی با ترکیبی از آلومینا بالا ساخته شده است
آجرهای نسوز، آجرهای نسوز سبک و آجرهای حفظ حرارت.این
بدنه آجرکاری بوژی دارای شیار نصب عناصر گرمایشی است
نصب عناصر گرمایشیقطعات ضربه خورده و تحمل وزن
منطقه به ویژه با آجرهای نسوز آلومینیومی از نوع سنگین آجرکاری شده است.
همچنین هنگام گرم شدن، فضای خالی برای انبساط پوشش نسوز باقی می ماند.
بشقاب صورت بوژی: ضخامت 30 میلی متر Cr25Ni20 فولاد مقاوم در برابر حرارت قطعه ریخته گری با
دمای کار ≤1200℃.می تواند از افتادن فلس ها به داخل گرمایش جلوگیری کند
شیار عناصر که یک اتصال کوتاه ایجاد می کند.
مکانیزم حرکت بوژی: بوژی روش خود حرکتی دارد.این
کاهش دنده چرخ بوژی را به حرکت در می آورد.حرکت بوژی صاف است
و پایدار
آب بندی بین درب کوره، بدنه کوره و بوژی: آب بندی بین
درب کوره و بدنه کوره از طریق فشرده سازی میله فشار است
سازوکار.آب بندی بین بوژی و بدنه کوره از طریق انجام می شود
آجرهای غیرعادی شکل و بلوک های الیافی.وقتی در بسته است، وجود دارد
آب بندی دوم توسط الیاف آلومینیوم که با درب کوره تماس محکمی دارد.
2.5 المنت حرارتی
عنصر گرمایش: آلیاژ موجدار با مقاومت 0Cr27AL7Mo2
نوارهای مقاومت در 2 دیوار جانبی، دیوار پشتی، درب کوره و بوژی نصب می شوند
پاییننوارهای مقاومتی از طریق قالب های مخصوص تولید می شوند و هستند
توسط میخ های چینی در دیواره کوره نصب می شود.و یک واشر چینی وجود دارد
بین دیواره فیبر و نوارهای مقاومت برای جلوگیری از اتصال کوتاه.وجود دارد
1 منطقه گرمایش.تمام میله های هادی سرب از مواد φ16 0Cr25AL5 ساخته شده اند.
2.6ساعتسیستم کج شدن هیدرولیک
کوره بوژی الکتریکی دارای عملکرد کج کننده است که توسط هیدرولیک تحقق می یابد
سیستم.قسمت جلوی بوژی هیدرولیک مجهز به ایستگاه هیدرولیک می باشد.
دو سیلندر روغن در زیر بوژی تعبیه شده است.عملکرد کج انجام می شود
توسط یک سیستم هیدرولیک مخصوصبدنه کوره با دستگاه ایمنی نصب شده است،
که می تواند از واژگونی جلوگیری کند.
2.7سیستم کنترل الکتریکی
کنترل دما: کوره از Changzhou Huibang هوشمند استفاده می کند
کنترل کننده دما برای کنترل دما که دارای عملکرد خود تنظیم است
برای محاسبه پارامتر PID ایده آل و دستیابی به یک ثبات دما.این
کنترل کننده دما دارای عملکردهای هشدار دهنده دمای بیش از حد و حرارتی است
حفاظت از شکستگی زوج
کوره دارای 1 منطقه کنترل دما برای کنترل اتصال بین
دما و حرکات موتورهر منطقه با دمای بیش از حد تنظیم شده است
زنگ خطر. هشدار.حلقه گرمایش از SCR دو جهته و کنترل ماشه استفاده می کند.
توان به روش تنظیم متناسب زمان تنظیم می شود.
هر منطقه گرمایش به طور مستقل برای شروع و توقف کنترل می شود.و وجود دارد
همچنین حالت کنترل دستی و خودکار در دسترس است.
سیستم محرک کنترل یک راه اندازی با قدرت زیاد است که با a کامل می شود
رادیاتور و سیستم خنک کننده هواسوئیچ هوا نیز وجود دارد.حلقه گرمایش
مجهز به آمپرمتر، ولت متر، نشانگر روشن و خاموش المنت گرمایش، روشن شدن برق
حفاظت اینترلاک و اقدامات ایمن ارت.
کنترل حرکت: سیستم کنترل عمدتاً حرکت درب بالا به پایین را کنترل می کند.
فشرده سازی درب و حرکت درب به بیرون.همچنین حرکات لزوما هستند
برای اطمینان از ایمنی عملیات مرتبط است.
3.پارامترهای فنی اصلی
خیر | مورد | پارامترهای فنی |
1 | قدرت نامی | 135Kw+5% (1-100%) قابل تنظیم |
2 | منبع تغذیه | 380 ولت، 3 پی، 50 هرتز |
3 | دمای نامی |
1200 ℃ (دمای کاری معمولی: 1100-1150 ℃) |
4 | سرعت افزایش دمای کوره خالی | ≤2 ساعت برای رسیدن به 900 ℃ |
5 | منطقه کنترل | 1 منطقه |
6 | اندازه کار موثر | 2000×1000×1000 میلیمتر (L×W×H) |
7 | ظرفیت بارگیری | حدود 5 تن |
8 | یکنواختی دما | ≤±10℃ |
9 | دقت اندازه گیری دما | ± 2 ℃ |
10 | مصرف برق کوره خالی | ≤18٪ |
11 | روش کنترل دما | SCR، تنظیم کننده PID؛کنترل کننده دمای قابل برنامه ریزی Changzhou Huibang با هشدار دمای بیش از حد. |
12 | افزایش دمای سطح کوره | ℃ 45 درجه + دمای اتاق |
13 | عنصر گرمایش |
0Cr27AL7Mo2 (نوار) گرمایش 5 جداره |
14 | بشقاب صورت بوگی | Cr25Ni20، ضخامت کل 30 میلی متر |
15 | روش بارگذاری | محصول بر روی بوژی بارگذاری می شود و سپس بوژی به داخل کوره حرکت می کند |
16 | پوشش | الیاف نسوز با دمای بالا |
17 | روش باز کردن درب کوره | بالابر برقی، آب بندی شده توسط فنر |
18 | روش حرکت بوگی | توسط کاهنده |
19 | قدرت محرک بوگی | کاهنده چرخ پین سیکلوئیدی 2.2 کیلووات |
20 | روش کج کردن | کج شدن هیدرولیک |
21 | زاویه کج شدن | ≤45 درجه |
22 | پیکربندی کوره بوگی | یک مجموعه کوره بوگی، یک مجموعه درب کوره و یک مجموعه مکانیزم کج |
4. محدوده عرضه
خیر | مورد | Q'ty | یادداشت |
1 | بدنه کوره | 1 مجموعه | |
2 | بوگی | 1 مجموعه | از جمله صفحه بوژی |
3 | سیستم هیدرولیک | 1 مجموعه | شامل دو سیلندر روغن، لوله روغن و ایستگاه هیدرولیک |
4 | سیستم رانندگی الکتریکی | 1 مجموعه | 1 ست برای بوژی |
4 | عنصر گرمایش | 1 مجموعه | تسمه مقاومت الکتریکی |
5 | سیستم کنترل دما | 1 مجموعه | |
6 | کابین کنترل | 1 کامپیوتر | |
7 | کنترل کننده دما | 1 کامپیوتر | |
8 | SCR | 3 عدد | |
9 | سیم سربی جبرانی | 20 متر | |
10 | زوج حرارتی | 1 کامپیوتر | 0-1200 |
11 | اجزای الکتریکی | 1 مجموعه | SCR، کلید هوا، آمپرمتر، ولت متر، رله حرارتی و سوئیچ ها |
5. مبدا اجزا
خیر | مورد | اصل و نسب |
1 | کنترل کننده دما | هویبانگ، چانگژو |
2 | SCR | ویسیت، جیانگ سو |
3 | نوار مقاومت | شوگانگ، پکن |
4 | مواد حفظ حرارت | مینی، شاندونگ |
5 | مواد نسوز | ییکسینگ، جیانگ سو |
6 | کاهنده | هویبانگ، چانگژو، چین |
7 | اجزای الکتریکی | CHINT/DELIXI |
8 | صفحه اجاق گاز | جیاندا، شینگهوا، چین |
9 | سیستم هیدرولیک | کارخانه ساخته شده است |
