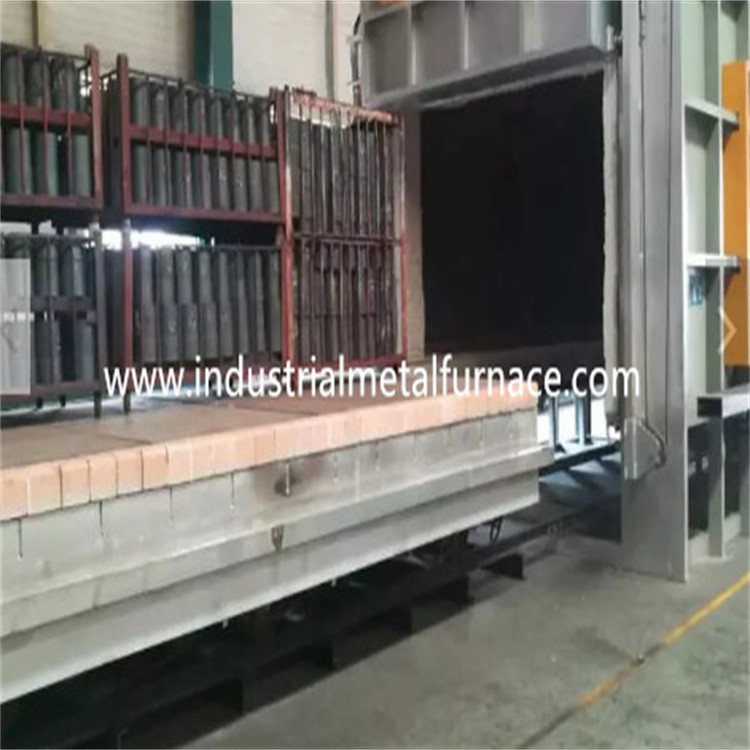

کوره پایین ماشین الکتریکی 6 زون، کوره بوگی 13000×2500×2000 میلی متر

کوره پایین ماشین الکتریکی 13000 × 2500 × 2000 میلی متر،

کوره بوگی

1. کاربرد

کوره بوژی الکتریکی RT3-580-6 عمدتاً برای گرمایش استفاده می شود.

رفع آلودگی و تمیز کردن لوله ها

2. مقدمه سازه

کوره بوژی عمدتاً از بدنه کوره، آستر، تشکیل شده است.

سیستم فشرده سازی درب و درب کوره، بوژی، المنت حرارتی،

دستگاه گردش خون و سیستم کنترل دما.

2.1 خزبدن خوب

ساختار فولادی بدنه کوره بوگی از 10-14# ساخته شده است.

فولاد مقطعی و صفحات فولادی ≥4 میلی متر.ستون کناری و ستون های پشتی

از فولاد مقطعی ساخته شده اند و با فولاد مقطعی تقویت شده اند

مهاربندی هادیواره خارجی کوره با 2 لایه رنگ آمیزی شده است

پرایمرها و 2 لایه رنگ پوششی.بخش کلیدی کوره است

رنگ آمیزی شده با رنگ مقاوم در برابر حرارت

2.2پوشش

بدنه کوره اجاق گاز بوژی عمده فروشی با سیستم تمام فیبر ساخته شده است.

مواد پوشش مورد استفاده الیاف آلومینیوم با کیفیت است که توسط قطعات فولادی گرد ثابت شده است.

الیاف آلومینیوم از قبل به صورت بلوک فشرده می شوند (گرانش تراکم:

≥230Kg/m3) و سپس توسط قطعات فولادی ضد زنگ گرد به بدنه کوره ثابت می شود.

این ساختار پوشش نسوز دارای مزایای هدایت حرارتی کم است،

ظرفیت ضد شوک قوی و ضد فرسایش.آستر دارای ضخامت کلی است

240 میلی مترالیاف آلومینیوم سیلیکات در برابر حداکثر دمای 1000 درجه سانتیگراد مقاومت می کند.

2.3سیستم درب کوره و درب بالا به پایین

قیمت درب کوره پایین خودرو از آستر تمام الیاف و فولادی تشکیل شده است

پوشش سازهچارچوب درب از ورق فولادی 10 میلی متری و 12 میلی متری ساخته شده است

فولاد مقطعیدرب با بلوک های فیبر آلومینیومی سیلیکات ساخته شده است

همانطور که برای بدنه کوره.ساختار کلی کوره حفظ می شود

شکل آن هنگام گرم شدن

روش رانندگی درب:درب کوره به صورت الکتریکی به سمت بالا بلند می شود و

توسط بالابر به سمت پایینو توسط فنر مهر و موم می شود.

2.4 بوژی

بوژی از قاب بوژی، چرخ ها، بدنه آجرکاری نسوز تشکیل شده است.

صفحه جلوی بوژی مقاوم در برابر حرارت، عناصر گرمایشی و مکانیزم راندن بوژی.

ساختار بوژی: قاب بوژی از تیرچه 14# و ورق فولادی 10 میلی متر ساخته شده است.

بوژی می تواند برای مدت طولانی بدون تغییر شکل در بار کامل کار کند.

چرخ: چرخ ها از ریخته گری فولاد ZG55# ساخته شده اند.انتقال

شفت از فولاد 45# ساخته شده است و تحت عملیات حرارتی قرار می گیرد.بلبرینگ انتقال

از نوع سنگین یاتاقان ستونی برای تحمل وزن است.در مجموع 6 عدد وجود دارد

جفت چرخ و هر چرخ 300 میلی متر قطر دارد.یک جفت رانندگی

چرخ و پنج جفت چرخ محرک.

بدنه آجرکاری: بوژی با ترکیبی از آلومینا بالا ساخته شده است

آجرهای نسوز، آجرهای نسوز سبک و آجرهای حفظ حرارت.این

بدنه آجرکاری بوژی دارای شیار نصب عناصر گرمایشی است

نصب عناصر گرمایشیقطعات ضربه خورده و تحمل وزن

منطقه به ویژه با آجرهای نسوز آلومینیومی از نوع سنگین آجرکاری شده است.

همچنین هنگام گرم شدن، فضای خالی برای انبساط پوشش نسوز باقی می ماند.

روش آب بندی درب کوره: بلوک آب بندی فیبر بین مجهز شده است

درب کوره و آستر کوره.هنگام بسته شدن درب کوره، غلتک روی

هر دو طرف درب کوره در طول مسیر پایین می رود.و یک رمپ وجود دارد

در قسمت پایین تا مطمئن شوید که درب کوره محکم بسته شده است.زاویه از

سطح شیب دار توسط پیچ قابل تنظیم است.(لطفا 3 عکس زیر را ببینید)

2.5 المنت حرارتی

عنصر گرمایش: مقاومت آلیاژی مارپیچی شکل با مقاومت 0Cr27AL7Mo2

نوارها در 5 دیوار جانبی، دو جداره جانبی، دیوار پشتی، درب کوره و

پایین بوژینوارهای مقاومت از طریق قالب های مخصوص تولید می شوند و

توسط میخ های چینی در دیواره کوره نصب می شوند.و یک چینی وجود دارد

واشر بین دیواره فیبر و نوارهای مقاومت برای جلوگیری از اتصال کوتاه.

6 منطقه گرمایشی وجود دارد.تمام میله های هادی خروجی از φ16 ساخته شده اند

مواد 0Cr27AL7Mo2.

2.6 سیستم کنترل الکتریکی

کنترل دما: کوره دمای هوشمند Shanghai Guolong را اتخاذ می کند

کنترل کننده برای کنترل دما که دارای عملکرد تنظیم خودکار برای محاسبه است

پارامتر PID ایده آل و دستیابی به یک ثبات دما.درجه حرارت

کنترلر دارای عملکرد هشدار دمای بیش از حد و شکستگی زوج حرارتی است

حفاظت.

طراحی کوره زیرین خودرو دارای 6 ناحیه کنترل دما برای کنترل می باشد

ارتباط بین دما و حرکات موتورهر منطقه است

با زنگ هشدار دمای بیش از حد تنظیم کنید.حلقه گرمایش دو جهت را اتخاذ می کند

SCR و کنترل ماشه.قدرت در تنظیم متناسب زمان تنظیم می شود

شیوه.

سیستم محرک کنترل یک راه اندازی با قدرت زیاد است که با a کامل می شود

رادیاتور و سیستم خنک کننده هواسوئیچ هوا نیز وجود دارد.حلقه گرمایش

مجهز به آمپرمتر، ولت متر، نشانگر روشن و خاموش المنت گرمایش، روشن شدن برق

حفاظت اینترلاک و اقدامات ایمن ارت.

کنترل حرکت: سیستم کنترل عمدتاً درب را به سمت بالا به پایین کنترل می کند

حرکت، فشرده سازی درب، و حرکت درب به بیرون.همچنین حرکات

لزوماً برای اطمینان از ایمنی عملیات مرتبط هستند.

3.پارامترهای فنی اصلی
