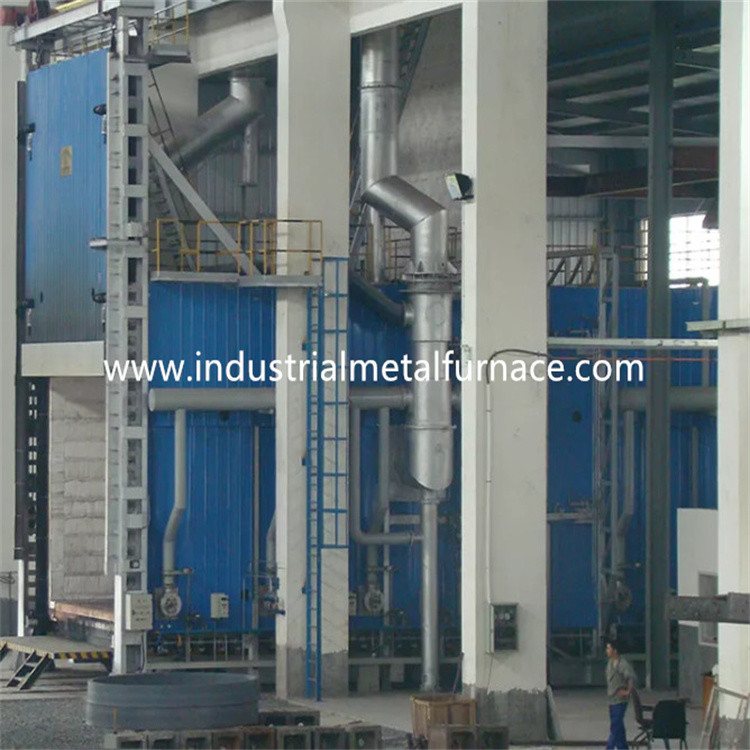

عملیات حرارتی کوره پایین ماشین صنعتی قطعات فلزی گاز سوز 1160×1260×1200 میلی متر

کوره ته ماشین صنعتی قطعات فلزی گازسوز

عملیات حرارتی 1160×1260×1200 میلی متر

1. کاربرد

کوره اجاق گاز بوژی عمدتاً برای گرما استفاده می شود

پردازش قطعات فلزی

2.مقدمه سازه

2.1 خزبدن خوب

ساختار فولادی بدنه کوره بوژی از کانال 8# -12# ساخته شده است

ورق های فولادی و فولادی 4-14 میلی متری.ستون کناری و ستون های پشتی از ساخته شده است

فولاد مقطعی، و با مهاربندی های فولادی مقطعی تقویت می شوند.خارجی

دیوار کوره با 2 لایه پرایمر و 2 لایه پوشش رنگ شده است

رنگ کردنقسمت کلیدی کوره با رنگ مقاوم در برابر حرارت رنگ شده است.

2.2پوشش

مواد اصلی پوشش کوره از نسوز درجه حرارت بالا ساخته شده است

بلوک تاشو فیبر در دمای خدمات طولانی مدت 1000 درجه سانتیگراد.این نسوز

ساختار پوشش دارای مزایای هدایت حرارتی کم، ظرفیت ضد شوک قوی،

و ضد فرسایشبلوک فشرده سازی فیبر سیلیکات آلومینیومی با ضخامت 300 میلی متر

به عنوان لایه نسوز با دمای بالا طراحی شده است.

2.3 بوژی

بوژی از مواد حفظ حرارت، قاب بوژی و متحرک تشکیل شده است

سازوکار.لایه دیرگداز به 3 لایه فرعی تقسیم می شود، یعنی اولین لایه آلومینا بالا

لایه آجری و لایه دوم و سوم با هر دو آجر سفالی سبک.

چارچوب بوژی از فولاد کانال 12# ساخته شده است.بوژی استحکام کافی دارد

برای اطمینان از عدم تغییر شکل تحت عملیات بار کامل.شکاف بین دو طرف

بوژی کوره و قاب واگن برقی مقاوم در برابر آتش باید ثابت شود.

صفحه سطح بوژی از ورق فولادی با کیفیت 6 میلی متر ساخته شده است.تابع این است که

بار بوژی را پراکنده کنید (بار را به طور مساوی توزیع کنید) و قاب را تقویت کنید

سختی.

بوژی از نوع خود متحرک است.4 چرخ با قطر 240 میلی متر وجود دارد.دو

چرخ ها چرخ های محرک هستند و دو چرخ دیگر چرخ های محرک هستند.

مکانیسم کشش بوژی: مکانیسم حرکت واگن برقی توسط موتور AC به حرکت در می آید

کاهنده، و حالت رانندگی ساختار چرخ دنده کاهنده است.واگن برقی داخل می شود و

خارج از کوره از طریق چرخ دنده کاهنده در دستگاه انتقال و

چرخ مسافرتی زیر چرخ دستی به چرخاندن چرخ دنده چرخ دستی به مش و

حرکت واگن برقی را برانید که پایدار و قابل اعتماد است.

2.4درب کوره

درب تامین کننده کوره بوژی از روکش تمام الیاف و فولاد تشکیل شده است

پوسته ساختاردرب با بلوک های فیبر فشرده آلومینیومی سیلیکات ساخته شده است

مانند بدنه کوره.پوسته یک سازه جوشی از مقطع است

ورق های فولادی و فولادی.درب کوره دارای ویژگی ساده، کاربردی، قابل اعتماد است

و نگهداری راحت

حالت رانندگی درب کوره: از بالابر برقی برای حرکت به صورت عمودی بالا و پایین استفاده می شود.

بلند کردن درب کوره توسط یک مجموعه بلوک قرقره و بالابر برقی تکمیل می شود.قرقره

بلوک بر روی دروازه فوقانی درب کوره نصب شده است.درب کوره متصل است

با سیم طناب فولادی از طریق زنجیره حلقه و بالابر برقی بر روی آن نصب شده است

زیر بشکهای درب کوره

ویژگی های ساختاری درب کوره: مواد اصلی درب کوره با جوشکاری شده است

ورق فولادی و مقطع فولادی، و تقاطع با تقویت کننده شش ضلعی تقویت شده است

صفحه، که نه تنها می تواند سفتی و استحکام کلی درب کوره را تضمین کند، بلکه

همچنین درب کوره را سبک کنید و وزن درب کوره را کاهش دهید.پوشش فیبر

روش پرچین آویزان را اتخاذ می کند، که می تواند به طور موثری استحکام را تضمین کند

فیبر به دلیل باز و بسته شدن مکرر درب کوره و افزایش

عمر مفید درب کوره

مکانیسم های ایمنی بالا و پایین روی درب کوره تنظیم شده و قفل می شوند

با چرخ دستیبه منظور جلوگیری از کنترل و برخورد چرخ دستی

در دیواره عقب کوره، یک دستگاه محدود کننده الاستیک مکانیکی نصب شده است

واگن برقی

2.5سیستم سوزاندن

سیستم احتراق از مشعل های پر سرعت Krom، متناسب تشکیل شده است

سیستم کنترل احتراق، شیر گاز، شیر برقی، جعبه کنترل مشعل و غیره

مشعل دارای عملکرد احتراق خودکار، تشخیص شعله و شعله خاموش است

زنگ خطر. هشدار.کنترلر مشعل سیگنال کنترل کنترل کننده دما را دریافت می کند

و وضعیت آتش سوزی بزرگ/کوچک مشعل را بر اساس بار حرارتی کنترل می کند

نیاز به طوری که تنظیم دما تحقق یابد.

الف) مشعل دارای عملکرد تنظیم است و میزان تنظیم 1:10 و هوا است

کارآمد 1-5 است.مشعل می تواند یکنواختی دمای عملیات حرارتی را برآورده کند

نسبت هوا به گاز را پردازش کرده و به طور موثر کنترل می کند تا مصرف سوخت کاهش یابد.

ب) هنگامی که کوره کار می کند، سیستم سوزاندن به طور خودکار می تواند قطع شود

شیر گاز الکتریکی و شیر ایمنی عمومی در صورت قطع برق تشخیص داده شده توسط

سیستم هشدارهنگامی که منبع تغذیه از سر گرفته می شود، کارگر باید باز شود

سوپاپ اطمینان و پس از تایید عملکرد پاکسازی، برنامه احتراق را مجدداً راه اندازی کنید.

مشعل با یک واحد کنترل متناسب تنظیم شده است که سوزاندن جایگزین را امکان پذیر می کند

آتش‌سوزی بزرگ و کوچک، هشدار آتش‌سوزی و احتراق مجدد.جعبه کنترل مشعل هر دو را دارد

حالت های دستی و خودران موجود است.کارگر می توانست جلوی کوره کار کند

یا در کابینه کنترل

ج) لوله قبل از مشعل مجهز به شیر برقی و گاز دستی است

شیر تنظیمسیستم شیر می تواند نسبت عرضه گاز/هوا ایده آل را تحقق بخشد

که بازده هوای اضافی کمتر از 1.1 باشد.

2.5.1 سیستم هوا

سیستم لوله کشی هوا از فن گریز از مرکز فشار بالا، تنظیم خودکار تشکیل شده است

شیر، فشار سنج و لوله ها.حجم هوا مطابق با حجم گاز است و

نرخ اضافی هوا کمتر از 1.20 است.

2.5.2 سیستم گازرسانی

لوله عرضه گاز عمومی مجهز به دستگاه تنظیم فشار می باشد

(مجهز به فیلتر)، کلید فشار پایین و فشار سنج.به خاطر

از نظر ایمنی یک شیر قطع سریع روی لوله گاز عمومی وجود دارد.

2.5.3 سیستم تخلیه

چرخ دستی کوره عملیات حرارتی از روش تخلیه مستقیم دود استفاده می کند.بخار است

مستقیماً از طریق لوله دودکش به جو خارج می شود.دود گرما را هدایت می کند

مبادله با تبادل حرارت قبل از انتشار به جو.

2.5.4 سیستم کنترل فشار کوره

فشار روی میز کار در کوره در (+15 Pa) نگه داشته می شود که بسیار است

برای یکنواختی دما و راندمان حرارتی کوره مفید است.

هنگامی که فشار در کوره بیش از حد بالا باشد، هوای گرم در کوره از آن خارج می شود

دهانه کوره و سایر مکان های آب بندی نشده، در نتیجه اتلاف حرارت ناشی از

خروج گاز دودکش؛زیرا گاز دودکش با دمای بالا در کوره خارج می شود

در قسمت بیرونی کوره، روی درب، مهر و موم جانبی و مشعل کوره تأثیر می گذارد

به طور مستقیم، که به طول عمر کلی کوره مربوط می شود.هنگامی که فشار در

کوره بسیار کم است، تعداد زیادی از هوای سرد خارج از کوره به داخل کوره جذب می شود

کوره، همچنین.تلفات حرارتی گازهای دودکش خارج از کوره افزایش می یابد.فشار کم از

کوره باعث انتشار هوای سرد خارج از کوره به داخل کوره و ثانویه می شود

احتراق به دلیل ورود هوای سرد حاوی اکسیژن تشکیل می شود که نامطلوب است

تاثیر بر یکنواختی دمای کوره، اکسیداسیون قطعه کار و حرارتی

راندمان کورهبنابراین، اقدامات فنی موثر باید برای کنترل انجام شود

فشار کوره با کنترل تمام اتوماتیک.روش ما کنترل فشار کوره است

به طور موثر با استفاده از یک سیستم متشکل از دستگاه فشارگیر، ترانسمیتر فشار،

ابزار هوشمند و غیرهفشار کوره در حالت بهینه کنترل می شود

(سطح چرخ دستی در فشار کمی مثبت است).در این زمان، گاز اگزوز است

در یک حالت تعادل دینامیکی، که نه تنها می تواند تضمین کند که گاز کوره این کار را نمی کند

سرریز شود، اما همچنین اطمینان حاصل کنید که هوای سرد خارج از کوره به داخل کوره مکیده نمی شود.

به منظور صرفه جویی در انرژی و به حداکثر رساندن راندمان کوره.

2.5.5 تبادل حرارت و سیستم دودکش

یک دودکش در پشت کوره تنظیم شده است و با مبدل حرارتی انجام می شود

(طبق استاندارد ملی GB3486-83).دودکش به خارج از

ساختمان کارخانههوای سرد با مبدل حرارتی مبادله می شود تا پیش گرم شود

هوای حامی احتراق قبل از ورود به مشعل، به منظور بهبود راندمان حرارتی

از کوره

مبدل های حرارتی و لوله های خروجی گاز دودکش توسط عایق داخلی (با استفاده از

فیبر ریخته گری) برای اطمینان از عمر مفید مبدل های حرارتی و دودکش ها.

2.5.6سیستم تشخیص عیب و هشدار

کوره اجاق گاز بوژی معتدل دارای تشخیص کامل خطا، زنگ هشدار، تشخیص،

و سیستم حفاظت ایمنیروی کابینت کنترل یک لامپ هشدار وجود دارد.

2.6سیستم کنترل

سیستم کنترل دارای قسمت های زیر است: Ⅰ.سیستم کنترل سوزاندن؛Ⅱ.قدرت الکتریکی

سیستم کنترل؛Ⅲ.سیستم کنترل دما .

اقدامات انجام شده برای سیستم کنترل سوزاندن:

جفت حرارتی نوع K سیگنال mV را دریافت می کند و آن را به کنترل کننده PID دما می فرستد

(مارک شیمادن).کنترل کننده دما سیگنال و خروجی ها را محاسبه می کند

سیگنال کنترل 4-20mADC به محرک الکتریکی.محرک بیشتر یک سیگنال ارسال می کند

پس از محاسبه به کنترلر مشعل.

کنترلر مشعل عمدتاً مسئول احتراق و تشخیص شعله است.وقتی که

ترمینال سیگنال احتراق را دریافت می کند، کنترل کننده مشعل شبیه سازی شعله را انجام می دهد

و مرحله خودآزماییاگر در این مرحله شبیه سازی و خودآزمایی مشعل نمی توانست

تشخیص سیگنال شعلهکنترلر مشعل شیر برقی گاز را باز می کند و

ولتاژ 220VAC را برای احتراق به 5KV تبدیل کنید (زمان احتراق حدود 3S).اگر مشعل

سیگنال شعله را در بازه زمانی ایمن (حدود 8S)، چراغ زرد نشان می دهد

مشعل روشن خواهد شد (اشتعال با موفقیت انجام شد).اگر مشعل نتواند سیگنال شعله را تشخیص دهد،

چراغ قرمز روشن می شود (شعله ور نشد).کنترلر مشعل قفل است و شیر برقی گاز

دریچه قطع شده است

ب) سیستم کنترل توان الکتریکی: سیستم کنترل توان الکتریکی عمدتاً کنترل می کند

ON/OFF فن، و IN/OUT از بوژی.

ج) سیستم کنترل و ثبت دما

این سیستم دارای عملکردهای تنظیم دما، کنترل و نمایش دیجیتال است.و همچنین

هشدار صوتی و تصویری در شرایط دمای بیش از حد وجود دارد.

ترتیب منطقه کنترل دما

A: سیستم کنترل دما

این کوره مجهز به 1 جفت حرارتی و کنترل کننده دما می باشد.

کوره توسط 1 منطقه کنترل می شود.

ب: کنترل دمای ابزار

کنترل کننده دما امکان تنظیم زمان گرمایش، زمان نگهداری و زمان سرمایش را فراهم می کند.

دارای عملکرد خود تنظیم و خود تنظیمی است و SV و PV را نمایش می دهد.
