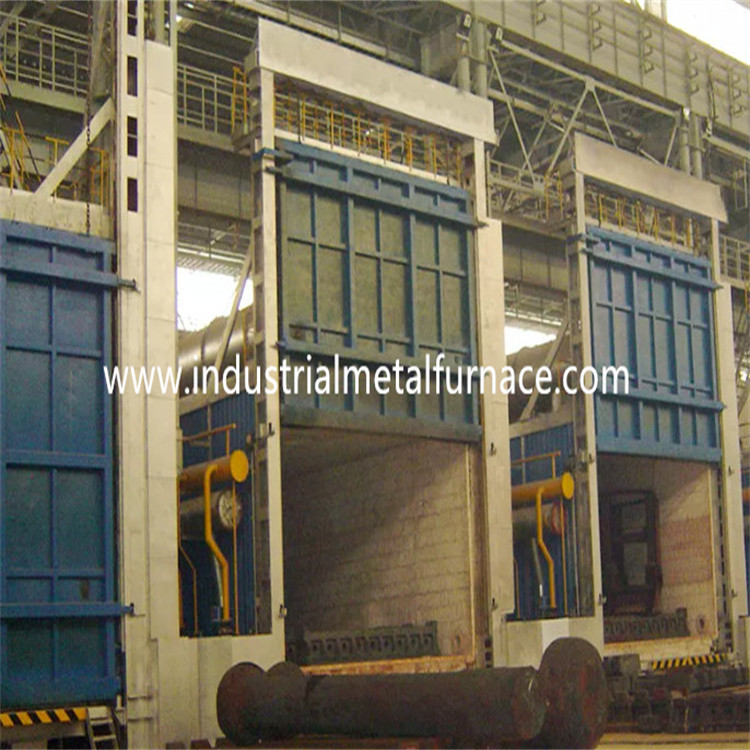

کوره پایین ماشین عملیات حرارتی الکتریکی 2500 × 1300 × 1100 میلی متر 400 ℃

کوره پایین ماشین الکتریکی 2500×1300×1100 میلی متر، کوره اجاق گاز بوگی

1. کاربرد

RT3-105-6 کوره اجاق گاز بوژی الکتریکی عمدتا

مورد استفاده برای بازپخت، تمپر، فولاد ساختاری، فولاد ریختگی،

فولاد فنری، فولاد ابزار، محصولات آلومینیومی و موتورها.

2. مقدمه سازه

کوره بوژی RT3-105-6 عمدتاً از

بدنه کوره، آستر، درب کوره و سیستم فشرده سازی درب،

بوژی، المنت حرارتی، دستگاه گردش خون و سیستم کنترل دما.

2.1 خزبدن خوب

ساختار فولادی بدنه کوره پایین خودرو از 10-12# ساخته شده است.

فولاد مقطعی و صفحات فولادی ≥3 میلی متر.ستون کناری و ستون های پشتی

از فولاد مقطعی ساخته شده اند و با فولاد مقطعی تقویت شده اند

مهاربندی هادیواره خارجی کوره با 2 لایه آستر رنگ شده است.

و 2 لایه رنگ پوششی.قسمت کلیدی کوره با حرارت رنگ شده است

رنگ مقاوم

2.2پوشش

بدنه کوره بوژی با دمای بالا با سیستم تمام الیاف ساخته شده است.

مواد پوشش مورد استفاده الیاف آلومینیوم با کیفیت است که توسط قطعات فولادی گرد ثابت شده است.

الیاف آلومینیوم از قبل به صورت بلوک فشرده می شوند (گرانش تراکم:

≥230Kg/m3) و سپس توسط قطعات فولادی ضد زنگ گرد به بدنه کوره ثابت می شود.

این ساختار پوشش نسوز دارای مزایای هدایت حرارتی کم است،

ظرفیت ضد شوک قوی و ضد فرسایش.آستر دارای ضخامت کلی است

240 میلی مترالیاف آلومینیوم سیلیکات در برابر حداکثر دمای 950 درجه سانتیگراد مقاومت می کند.

2.3سیستم درب کوره و درب بالا به پایین

درب کوره اجاق گاز Electrical Bogie Hearth Furnace از روکش تمام فیبر و

پوشش سازه فولادیچارچوب در از ورق فولادی 10 میلی متری ساخته شده است.در

با بلوک های الیاف آلومینیومی سیلیکات مشابه بدنه کوره ساخته شده است.

ساختار کلی کوره در هنگام گرم شدن شکل خود را حفظ می کند.

روش رانندگی درب:درب کوره به صورت الکتریکی به سمت بالا بلند می شود و

توسط بالابر به سمت پایینو توسط فنر مهر و موم می شود.

2.4 بوژی

بوژی از قاب بوژی، چرخ ها، بدنه آجرکاری نسوز تشکیل شده است.

صفحه جلوی بوژی مقاوم در برابر حرارت، عناصر گرمایشی و مکانیزم راندن بوژی.

ساختار بوژی: قاب بوژی از تیر 14# و صفحات فولادی 10 میلی متر ساخته شده است.

بوژی می تواند برای مدت طولانی بدون تغییر شکل در بار کامل کار کند.

چرخ: چرخ ها از ریخته گری فولاد ZG55# ساخته شده اند.شفت انتقال

از فولاد 45# ساخته شده است و تحت عملیات حرارتی قرار می گیرد.بلبرینگ انتقال از

یاتاقان ستونی نوع سنگین برای تحمل وزن.در مجموع 2 جفت چرخ وجود دارد،

و قطر هر چرخ 240 میلی متر است.

بدنه آجرکاری: بوژی با ترکیبی از آلومینا نسوز بالا ساخته شده است

آجر، آجر نسوز سبک و آجر حفظ حرارت.بدنه آجرکاری

بوژی دارای شیار نصب عناصر گرمایشی برای نصب آسان گرمایش است

عناصر.قسمت های ضربه خورده و ناحیه تحمل وزن مخصوصاً با آجر آجرکاری شده اند

آجرهای نسوز آلومینیومی از نوع سنگینهمچنین فضای خالی برای آن باقی مانده است

انبساط پوشش نسوز هنگام گرم شدن

آب بندی: مهر و موم بین درب کوره و بدنه کوره و بوژی بیشتر است

مهم.مهر و موم بین درب کوره و بدنه کوره بهار را می پذیرد

ساختار فشرده سازیمهر و موم بین بوژی و بدنه کوره مهر و موم است

بلوک پنبه ای به شکل خاص و آجری.

2.5 المنت حرارتی

عنصر گرمایش: نوارهای مقاومت آلیاژی مارپیچی شکل مقاومت 0Cr25AL5

در 5 دیوار جانبی، دو دیوار جانبی، دیوار پشتی، درب کوره و بوژی نصب می شوند

پاییننوارهای مقاومت از طریق قالب های مخصوص تولید و نصب می شوند

در دیوار کوره توسط میخ های چینی.و یک واشر چینی بین آن قرار دارد

دیواره فیبر و نوارهای مقاومتی برای جلوگیری از اتصال کوتاه.1 گرمایش وجود دارد

منطقهتمام میله های هادی سرب از مواد φ16 0Cr25AL5 ساخته شده اند.

2.6 سیستم کنترل الکتریکی

کنترل دما: کوره از کنترل کننده دما هوشمند استفاده می کند

دمایی را کنترل کنید که دارای عملکرد تنظیم خودکار برای محاسبه PID ایده آل است

پارامتر و دستیابی به یک ثبات دما.کنترل کننده دما دارد

عملکردهای هشدار دمای بیش از حد و حفاظت از شکستگی زوج حرارتی.

کوره دارای 1 منطقه کنترل دما برای کنترل اتصال بین

دما و حرکات موتورهر منطقه با دمای بیش از حد تنظیم شده است

زنگ خطر. هشدار.حلقه گرمایش از SCR دو جهته و کنترل ماشه استفاده می کند.این

قدرت به روش تنظیم متناسب زمان تنظیم می شود.

سیستم محرک کنترل یک راه اندازی با قدرت زیاد است که با a کامل می شود

رادیاتور و سیستم خنک کننده هواسوئیچ هوا نیز وجود دارد.حلقه گرمایش

مجهز به آمپرمتر، ولت متر، نشانگر روشن و خاموش المنت گرمایش، روشن شدن برق

حفاظت اینترلاک و اقدامات ایمن ارت.

کنترل حرکت: سیستم کنترل عمدتاً حرکت درب بالا به پایین را کنترل می کند.

فشرده سازی درب و حرکت درب به بیرون.همچنین حرکات لزوما هستند

برای اطمینان از ایمنی عملیات مرتبط است.

2.7 سیستم گردش هوای گرم:

عمدتاً از دو فن گریز از مرکز و یک صفحه هدایت کننده هوا در کوره تشکیل شده است.

گرمای ساطع شده توسط المنت گرمایشی به طور یکنواخت برای کار موثر دمیده می شود

منطقه توسط فن گردشی از طریق صفحه هدایت باد.صفحه راهنمای هوا ساخته شده است

از 1Cr18Ni9، و فن و شفت از 1Cr18Ni9Ti ساخته شده است.به منظور اطمینان از

استفاده معمولی از بلبرینگ، روش خنک کننده خنک کننده هوا است.

دستگاه راهنما: عمدتاً هوای تولید شده توسط فن گردشی را در کوره به گردش در می آورد

در امتداد جهت صفحه راهنما به طور موثر در کوره، به طوری که هوا را وارد کنید

کوره همرفت سریع تولید می کند تا به هدف دما برسد

یکنواختیمواد صفحه و چارچوب هدایت باد همگی از 304 ساخته شده اند

ورق فولادی ضد زنگصفحه راهنمای هوا و چارچوب در یک به هم متصل می شوند

روش متحرک برای اطمینان از انبساط آزاد صفحه راهنمای هوا در دمای بالا،

و برای تعمیر و نگهداری راحت است.

3.پارامترهای فنی اصلی
