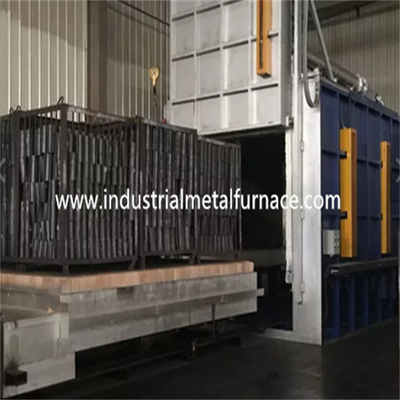

1400 ℃ کوره عملیات حرارتی الکتریکی کوره پایین ماشین برای شفت و ابزار 1500 × 800 × 800 میلی متر

کوره عملیات حرارتی الکتریکی 1400 ℃،

کوره عملیات حرارتی برای شفت و ابزار

1. کاربرد

کوره بوژی برقی RT3-120-14 عمدتاً برای

عملیات حرارتی قطعات سازه فولادی، قطعات فولادی ریخته گری، میله شفت

قطعات، محصولات فولادی ابزار و غیره

2. مقدمه سازه

کوره پایین ماشین RT3-120-14 عمدتا از بدنه کوره تشکیل شده است.

آستر، درب کوره و سیستم فشرده سازی درب، بوژی، المنت حرارتی،

و سیستم کنترل دما

2.1 خزناسپوسته

بدنه کوره فولادی کوره برای عملیات حرارتی فلزات ساخته شده است

از فولاد مقطعی 6-8# و صفحات فولادی 3-14mm.یک لایه عایق وجود دارد

تخته آزبست در پوسته کوره برای کاهش دمای پوسته.را

تخته آزبست با پنبه فیبر سیلیکات آلومینیوم با درجه حرارت چسبانده شده است

مقاومت 1000 درجه، برای اطمینان از اینکه دمای پوسته کمتر است

از 50 درجه سانتیگراد

درب کوره عملیات حرارتی توسط بالابر به صورت الکتریکی به سمت بالا و پایین بالا می رود.

سطح بیرونی پوسته کوره با رنگ آمیزی محیطی درمان می شود

آن را زیبا کنید

2.2 آستر کوره

2.2.1 کوره های عملیات حرارتی و پوشش تجهیزات از 75% AL ساخته شده است₂O₃مولایت

آجر؛

حداکثر دمای 2.2.2 پوشش کوره 1400 ℃ است.

2.2.3 میزان سوراخ هوا: 5-6٪.

2.2.4 هدایت حرارتی: KcaL/mhc＞0.9;

2.3 سیستم عایق بدنه کوره و بوژی

مواد عایق به قسمت بیرونی پوشش کوره نزدیک است و تشکیل شده است

از 4 لایه

1^خیابانلایه: آجر مولایت، مقاومت در برابر حرارت 1400 ℃؛

2^ndلایه: آجر آلومینیومی سبک، مقاومت در برابر حرارت 1250 ℃؛

3^rdلایه: پنبه فیبر سیلیکات آلومینیوم، مقاومت در برابر حرارت 1100 ℃؛

4^هفتملایه: آجر دیاتومیت، مقاومت در برابر حرارت 900 ℃؛

لایه ای که نزدیک به پوسته کوره است از پنبه الیاف و آزبست ساخته شده است

تخته، مقاومت در برابر حرارت 500-800 ℃؛

تمام لایه عایق از آجرهای استاندارد با ابعاد 230×113×65 میلی متر ساخته شده است.

2.4عنصر گرمایش

2.4.1 عنصر گرمایش از میله کاربید سیلیکون U30 ساخته شده است.

2.4.2 عنصر گرمایش به 2 منطقه تقسیم می شود.

2.4.3 عناصر گرمایش در دو طرف محفظه کوره و بوژی توزیع شده اند.

18 عدد میله کاربید سیلیکون برای محفظه کوره، 6 عدد میله کاربید سیلیکون برای بوژی.

2.5 کابینت کنترل

2.5.1 منطقه کنترل: 2 منطقه;

2.5.2 PID خودکار و کنترل برنامه.

2.5.3 عملکرد خاموش شدن بیش از حد دما، عملکرد زنگ خاموش کردن صدای بیش از حد دما.

2.5.4 کابینت GGD با اسپری الکترواستاتیک;

2.5.5 کنترل کننده دما Changzhou Huibang GR858P.

2.6 سیستم اندازه گیری دما

2.6.1 جفت حرارتی نوع S، هسته رودیوم پلاتین پلاتین است.

2.6.2 غلاف زوج حرارتی: لوله کوراندوم.

3. پارامترهای فنی اصلی

4. محدوده عرضه

5. منشاء اجزا
