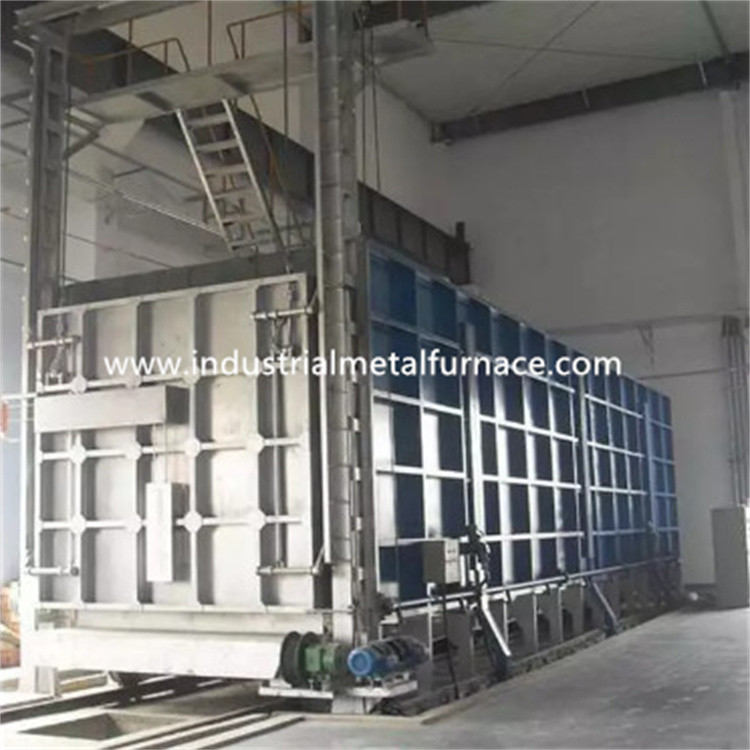

Bogie Hearth Heat Treatment Car Boutt Furnace Our Tilting Trolley Fast Quenching 320 KW

  کالسکه کج کننده سریع فرونشاندن بوگی اجاق پایین ماشین

کوره عملیات حرارتی، کوره عملیات حرارتی

1. مزایا

  دستگاه عملیات حرارتی کف ماشین نوع کج یک دوره ای استاندارد صرفه جویی در انرژی است

کوره عملیاتی با ساختار فوق العاده صرفه جویی در انرژی و صرفه جویی در انرژی 80٪.این

واگن برقی از آجر آب بندی ضد برخورد، مکانیزم کج شدن خودکار، آب بندی خودکار استفاده می کند

درب واگن برقی و کوره و اتصال ریلی یکپارچه.نیازی به فونداسیون ندارد

نصب و راه اندازی.زمانی که روی زمین افقی قرار می گیرد و با آن ثابت می شود قابل استفاده است

کوره عملیات حرارتی چرخ دستی چرخدار است

عمدتا برای عملیات حرارتی فولاد با کروم بالا و منگنز بالا استفاده می شود

ریخته گری، چدن و ​​غلتک گره ای، توپ های فولادی، 45 قطعه فولادی و فولاد ضد زنگ.

2. پارامترهای فنی:

توجه: این شرکت می تواند طراحی و ساخت ویژه ای را با توجه به نیاز کاربران ارائه دهد.

3. ساختار کوره عملیات حرارتی

پوسته کوره چرخ دستی کج با صفحه فولادی و فولاد مقطع جوش داده می شود و قسمت پایین بدنه کوره با ریل سبک ترالی متصل می شود.کاربران نیازی به نصب فونداسیون ندارند، بلکه فقط باید آن را روی زمین مسطح سیمانی قرار دهند.

پوشش کوره از آجر نسوز سبک به عنوان روکش کوره استفاده می کند که در مقایسه با کوره های آجری سنتی، حدود 80 درصد انرژی صرفه جویی می کند.پتو الیاف بلند، آجر دیاتومیت و پودر ورمیکولیت به عنوان مواد عایق حرارتی استفاده می شود.دهانه کوره آجرهای ضد برخورد سنگین و آجرهای ضد فشار آلومینیومی سنگین را روی سطح واگن برقی می پذیرد.علاوه بر سنگ تراشی نسوز هزارتویی بین بدنه کوره الکتریکی و واگن برقی، مکانیسم آب بندی خودکار نیز برای کاهش تابش گرما و افت همرفتی کوره الکتریکی و بهبود یکنواختی دمای کوره استفاده می شود.

المنت حرارتی عملیات حرارتی کوره فلزات از سیم آلیاژی مقاوم در برابر حرارت بالا به شکل مارپیچ پیچیده شده است که در سمت کوره، درب کوره، دیواره عقب و آجر سیم کشی چرخ دستی توزیع شده و با آجر سوکت استاندارد ملی ثابت می شود. .

این چرخ دستی مجهز به صفحه زیرین کوره ریخته گری فولادی مقاوم در برابر فشار و درجه حرارت بالا برای حمل قطعات است. به منظور جلوگیری از آسیب عنصر گرمایش به دلیل افتادن مقیاس اکسید تولید شده در شکاف صفحه پایین.تماس بین صفحه زیرین کوره و بدنه کوره از نوع پلاگین می باشد.به منظور اطمینان از استفاده عادی، لازم است که به طور مکرر رسوب اکسید زیر صفحه زیرین کوره پایین خودرو را تمیز کنید.به طور کلی، یک بار در هفته پاکسازی کنید.در حین پاکسازی، صفحه زیرین کوره را بلند کرده و مقیاس اکسید موجود در شیار سیم مقاومت را با هوای فشرده تمیز کنید.برای جلوگیری از ایجاد اتصال کوتاه در سیم کوره از مقیاس اکسیدی توجه کنید.

دستگاه درب کوره عملیات حرارتی نوع واگن برقی از درب کوره، مکانیزم بالابر درب کوره و دستگاه پرس درب کوره تشکیل شده است.پوسته درب کوره توسط فولاد مقطع و صفحه، با ساختار قاب محکم، که با ماژول های فشار الیاف نسوز روی هم قرار گرفته است، جوش داده شده است.لازم است عملکرد عایق حرارتی خوب و وزن سبک داشته باشد. دستگاه بالابر درب کوره از دستگاه الکتریکی استفاده می کند که عمدتاً از قاب درب کوره، تیر بالابر درب کوره، کاهنده، چرخ دنده، شفت انتقال و یاتاقان تشکیل شده است.حرکت بالا و پایین درب کوره توسط انتقال مثبت و منفی بر روی کاهنده هدایت می شود. کاهنده بالابر درب کوره همچنین مجهز به یک دستگاه ترمز است که می تواند به طور موثری از جابجایی درب کوره در طول فرآیند بلند کردن جلوگیری کند. کوره دستگاه پرس درب ساختار پرس فنری پیشرفته داخلی را اتخاذ می کند.هنگامی که کوره نیاز به بلند شدن دارد، وزن خود درب کوره به طور خودکار درب کوره را از طریق اهرم آزاد می کند و آن را به صورت افقی از فاصله مشخصی خارج می کند و سپس بالا می رود.هنگامی که درب کوره در جای خود پایین می آید و درب کوره باید روی قرقره چرخ دستی فشار داده شود، نیروی فنر درب کوره را به صورت افقی به حالت آب بندی فشاری از طریق اهرم حرکت می دهد.دستگاه پرس این سازه بین سطح الیاف درب کوره و پنبه دهانه کوره اصطکاک ایجاد نمی کند و از ویژگی های عملکرد خوب و عمر طولانی برخوردار است.

قاب ترالی با جوشکاری فولاد تشکیل شده است و استحکام آن عدم تغییر شکل را تحت بار کامل تضمین می کند. فضای داخلی با آجرهای نسوز ساخته شده است و قطعات به راحتی برخورد و قطعات باربر با آجرهای سنگین ساخته شده اند تا استحکام ساختاری را افزایش دهند. آستر کوره.چرخ دستی از ساختار خودکششی استفاده می کند و چرخ زنجیر چرخ رانده می شود تا در مسیر راه برود.هنگامی که چرخ دستی وارد کوره می شود، به طور خودکار از طریق عملکرد شیب بادامک و غلتک بلند و آب بندی می شود. هنگامی که ترالی خارج می شود، شیار آب بندی به طور خودکار سقوط می کند و ماسه آب بندی در شیار آب بندی نیازی به اضافه کردن مکرر پس از آن ندارد. در حال پر شدن. هنگام خروج چرخ دستی، بلند کردن و پایین آوردن درب کوره به صورت الکتریکی کنترل می شود، مجهز به ترمز الکترومغناطیسی است که می تواند از برخورد اینرسی به بدنه کوره جلوگیری کند، و کنترل اینرسی، یعنی پس از کمی باز کردن درب کوره، به طور خودکار المنت گرمایش را قطع کنید و منبع تغذیه مکانیزم حرکت چرخ دستی را به طور همزمان بازیابی کنید.پس از بسته شدن درب کوره در محل خود، به طور خودکار منبع تغذیه مکانیزم حرکت چرخ دستی را قطع کنید و همزمان منبع تغذیه عناصر گرمایش را بازیابی کنید.

مکانیزم هیدرولیک واژگونی: مکانیزم واژگونی نیروی هیدرولیک از موتور، پمپ پلانجر، شیر برقی و سیلندر روغن هیدرولیک تشکیل شده است.کابینت کنترل توسط دکمه برقی کنترل می شود و دستگاه ضد واژگونی برای اطمینان از استفاده راحت نصب شده است.

توجه: پنبه فیبر صرفه جویی در انرژی را می توان برای پوشش کوره انتخاب کرد و اثر صرفه جویی در انرژی تا حدود 60٪ واضح تر است.
