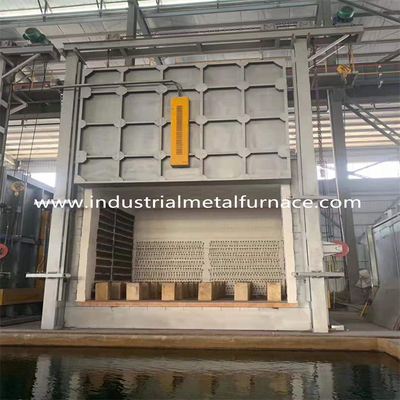

کوره های پایین ماشین واگن برقی با اندازه متوسط، کوره عملیات حرارتی

1. بررسی اجمالی

  این کوره عملیات حرارتی الکتریکی یک کوره کف ماشین است که عمدتا برای تنش زدایی، بازپخت و گرم کردن قطعات فلزی و آلیاژی در هوا استفاده می شود.

2.شرایط کار قابل اجرا کوره الکتریکی

2.1 ارتفاع نباید از 1000 متر تجاوز کند.

2.2 دمای محیط در محدوده 5-40 ℃ است.

2.3 میانگین رطوبت نسبی ماهانه در منطقه مورد استفاده نباید بیشتر از 90٪ باشد.

2.4 هیچ گرد و غبار رسانا، گاز انفجاری و گاز خورنده وجود ندارد که به فلز و عایق اطراف آسیب جدی وارد کند.

2.5 هیچ ارتعاش و آشفتگی آشکاری وجود ندارد.

3. مپارامتر ain

توان نامی 3.1 250 کیلووات + 10٪

3.2 ولتاژ نامی 380 ولت، 3 فاز، 50 هرتز

3.3 درجه حرارت 950 ℃

3.4 تعداد مناطق کنترل: 2 منطقه;

3.5 اندازه کار موثر 3000 × 1600 × 1400 میلی متر (L، W، H)؛

3.6 روش اتصال المنت گرمایش: Y;

3.7 یکنواختی دمای کوره: ≤± 10 ℃

دقت کنترل دما 3.8 ± 2 ℃

3.9 افزایش دمای کوره خالی ≤ 2.5h

3.10 قدرت تلفات کوره خالی ≤ 18٪

3.11 فرم کنترل دما: تریستور، کنترل PID

3.12.سرعت حرکت چرخ دستی ~ 5 ~ 6 متر در دقیقه

3.13.افزایش دمای دیواره بیرونی کوره ≤ 45 ℃

4. ویژگی های ساختاری

کوره اجاق گاز مقاومت الکتریکی عمدتا از پوسته کوره، پوشش کوره، دستگاه درب کوره، دستگاه واگن برقی، عناصر گرمایش الکتریکی و کنترل الکتریکی تشکیل شده است.

4.1 پوسته کوره پایین خودرو با بخش فولادی و صفحه فولادی جوش داده شده است تا یک ساختار قاب محکم ایجاد کند.

4.2 آستر، سقف و کناره کوره ساختار فیبر کامل را اتخاذ می کند و با پتوی سوزنی نسوز الیاف نسوز آلومینیوم سیلیکات لمینیت شده است. این ساختار نه تنها ارتفاع بدنه کوره را کاهش می دهد، فضای کوره را کاهش می دهد، مصرف انرژی را کاهش می دهد، تولید را کاهش می دهد. هزینه، بلکه طول عمر کوره الکتریکی را افزایش می دهد.

4.3 دستگاه درب کوره کوره بوژی مقاومت الکتریکی از درب کوره، مکانیزم لولای درب کوره و دستگاه پرس درب کوره تشکیل شده است.

پوسته درب کوره توسط بخش فولادی و صفحه فولادی به یک قاب محکم جوش داده می شود که با ماژول های فشار الیاف نسوز روی هم قرار گرفته است. آب بندی بین درب کوره و دیواره انتهایی درب کوره و وجه جلویی چرخ دستی نرم است. آب بندی برای جلوگیری از سرریز شدن گاز داغ در کوره.

دستگاه بالابر برقی برای بلند کردن درب کوره استفاده می شود که عمدتاً از قاب درب کوره، تیر بالابر درب کوره، بالابر برقی، قرقره، شفت قرقره و سایر قطعات تشکیل شده است.بالا بردن و پایین آوردن درب کوره عمدتاً توسط چرخش مثبت و منفی بالابر برقی انجام می شود. بالابر برقی برای بلند کردن درب کوره همچنین مجهز به یک دستگاه ترمز است که می تواند به طور موثر از جابجایی ناشی از اینرسی درب کوره جلوگیری کند. وقتی بالا می رود یا پایین می آید.

4.4 پوسته چرخ دستی از جوشکاری فولاد تشکیل شده و داخل آن با آجرهای نسوز ساخته شده است.قطعات و قطعات باربر که به راحتی برخورد می کنند با آجرهای نسوز سنگین (مخلوط با چسب با درجه حرارت بالا در گل در هنگام سنگ تراشی) ساخته شده اند تا استحکام ساختاری آستر کوره را افزایش دهند. حرکت چرخ دستی ساختار کششی و حرکت را اتخاذ می کند. چرخ توسط چرخ دنده گیربکس رانده می شود تا روی ریل راه برود. مهر و موم واگن برقی مهر و موم نرمی را بین آجر به شکل خاص و پنبه الیافی می پذیرد.

4.5 صفحه پایین کوره بوژی برای عملیات حرارتی از ریخته گری های فولادی مقاوم در برابر حرارت CrMnN، دمای معمول ≤ 950 ℃ استفاده می کند.این می تواند از عدم تغییر شکل، اکسیداسیون و ترک در استفاده اطمینان حاصل کند و از افتادن اکسید روی قطعه کار بر روی عنصر گرمایش الکتریکی در شیار آجری روی چرخ دستی جلوگیری کند.

4.6 المنت حرارتی کوره الکتریکی از سیم‌های مقاوم در برابر دمای بالا آلومینیوم کروم (0Cr25Al5) استفاده می‌کند که به شکل مارپیچی پیچیده می‌شود و در دو طرف کوره و روی چرخ دستی نصب می‌شود.عنصر گرمایش حالت گرمایش سیم مقاومت مارپیچی را اتخاذ می کند.

4.7 کنترل الکتریکی: حلقه کنترل دما از ماشه تنظیم قدرت تریستور دو طرفه استفاده می کند و کنترل کننده دما برای رسیدن به هدف جریان پایدار و صرفه جویی در انرژی از کنترل کننده دمای شانگهای Guolong استفاده می کند.سیستم کنترل دما از دو منطقه کنترل استفاده می کند. منحنی افزایش دمای هر کوره در هر منطقه توسط ضبط کننده داهوا شانگهای ثبت می شود.
