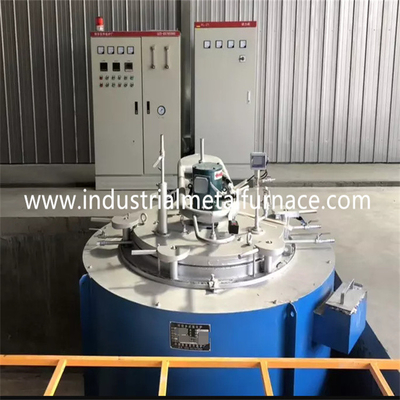

650C 75kw تصفیه حرارت صنعتی نوع گودال گاز نیتروژن کوره 75KW

کوره نیتروژن گازی نوع گودال عملیات حرارتی صنعتی 75 کیلووات

1. کاربرد

این سری از کوره های نیتریدینگ گازی 75 کیلووات، کوره های الکتریکی دوره ای هستند که برای نیتریدینگ نرم گاز فولاد کربنی، فولاد آلیاژی، چدن، محصولات متالورژی پودر و سایر مواد استفاده می شود.کوره نیتریدینگ نوع چاله ای می تواند از نوع خلاء یا غیر خلاء باشد.

2. عملکرد فنی اصلی

1. توان نامی 75KW

2. اندازه کار موثر: Φ 800×1000mm

3. ولتاژ منبع تغذیه 380 ولت 50 هرتز

4. کنترل دمای منطقه گرمایش: 2 منطقه

5. تعداد فازهای برق/روش اتصال:Y;

6. درجه حرارت درجه 650 ℃

7. حالت کنترل دما کنترل PID، کنترل کننده دمای شانگهای Guolong، ضبط کننده دمای بدون کاغذ با زنگ هشدار دمای بالا.

8. دقت کنترل دما ± 2 ℃

9. یکنواختی دمای کوره 8 ± ℃

10. مصرف برق کوره خالی: ≤ 18٪

11. دمای دیواره بیرونی پوسته کوره ≤ 45 ℃

12. المنت حرارتی: 0Cr25Al5

13. حالت گرمایش: چهار طرف

14. فرم آستر: ساختار فیبر کامل

15. بلند کردن پوشش کوره از بالابر پیچ الکتریکی

3. معرفی ساختار

این کوره الکتریکی یک کوره عملیات دوره ای است که از بدنه کوره، سیستم آب بندی و سیستم کنترل دما تشکیل شده است.

از پوسته کوره، پوشش کوره، عناصر گرمایش، مخزن لوله صدا خفه کن، پوشش کوره، فن، مکانیزم بلند کردن پوشش کوره و غیره تشکیل شده است.

به منظور برآورده کردن نیازهای خنک کننده مشتریان برای قطعات کار، دستگاه خنک کننده سریع یک دمنده را در پایین کوره عملیات حرارتی نوع گودال نصب می کند و چندین پورت خنک کننده را در قسمت بالایی بدنه کوره باز می کند.هنگامی که کوره الکتریکی کار می کند، درگاه های خنک کننده را ببندید.هنگام تابش گرما، دریچه تابش و فن را باز کنید تا هوا در کوره جریان یابد و گرما را خارج کند تا به هدف خنک شدن سریع برسید.

4. سیستم کنترل الکتریکی

کنترل دما از کنترل کننده دمای شانگهای Guolong استفاده می کند. با تنظیم پارامترهای معقول آن، می توان به کنترل منطقه دما دست یافت.با استفاده از عملکرد خود تنظیم آنلاین آن، پارامترهای PID کوره را می توان برای دستیابی به پایداری دمای ایده آل محاسبه کرد.

کنترل گرمایش از نوع ماشه تریستور استفاده می کند.قدرت گرمایش خروجی را می توان برای تحقق کنترل دما در منطقه دما تغییر داد.

سیستم هشدار دمای بیش از حد در مدار کنترل گرمایش؛در صورت افزایش دما در یک منطقه خاص (به طور کلی هشدار انحراف بیش از حد اتخاذ می شود)، کنتاکتور پرقدرت در مدار اصلی مدار گرمایش اصلی را در این منطقه قطع می کند.همزمان آلارم صوتی و تصویری برای کوره نیتروژن داده می شود.

کلیه کنتاکتورهای AC، فیوزهای سریع، رله‌های میانی، سوئیچ‌های مسافرتی، سوئیچ‌های عملکرد، دکمه‌ها، نشان‌دهنده‌های سیگنال و سایر دستگاه‌های کنترل‌کننده اصلی، دستگاه‌های عملکرد و نمایشگر محصولات قابل اعتمادی هستند که توسط تولیدکنندگان معروف در داخل و خارج از کشور (برند دلیکسی) تولید می‌شوند.ابزارهای نشان دهنده جریان و ولتاژ حساس، دقیق، قابل اعتماد و عمر طولانی هستند.

کابینت کنترل الکتریکی: بدنه کابینت کوره نوع گودال مقاومت الکتریکی، کابینت کنترل ساخته شده توسط تولید کنندگان حرفه ای را مطابق با استانداردهای الکتریکی اتخاذ می کند.اندازه، ساختار و رنگ کابینت مطابق با هنجارهای رایج در داخل و خارج از کشور است و نصب، سیم کشی و شناسایی دستگاه ها در کابینت مطابق با استانداردهای مربوطه است.

اتصال از کابینه کنترل به مدار اصلی بدنه کوره از سیم عایق شده با هسته مسی استفاده می کند.همه شناسه های شماره سیم باید از مواد ویژه شماره سیم ساخته شده و به طور رسمی چاپ شوند تا از افتادن شماره سیم جلوگیری شود.تمام سیم های موجود در ترانشه با شماره سیم هر دو متر مشخص می شوند تا بازرسی هر خط در طول تعمیر و نگهداری آسان شود.

5. خدمات پس از فروش و تعهد

کوره نیتروژن گازی به مدت 13 ماه از تاریخ حمل ضمانت دارد.

6.محدوده تامین
