400A پالس پاور خلاء عملیات حرارتی کوره پلاسما یون نیتریدینگ کوره 400A

منبع تغذیه پالس کوره گاز نیتریدینگ پلاسما یون پلاسما وکیوم

1. کاربرد
کوره نیتریدینگ گاز صنعتی عمدتاً برای نیتریدینگ یونی، نیتروکربورسازی یونی (نیتریدینگ نرم) فرآیند عملیات حرارتی شیمیایی پلاسما قطعات مکانیکی برای اصلاح سطح قطعات مکانیکی و به دست آوردن خواص مکانیکی و فیزیکی و شیمیایی مورد نیاز استفاده می شود.

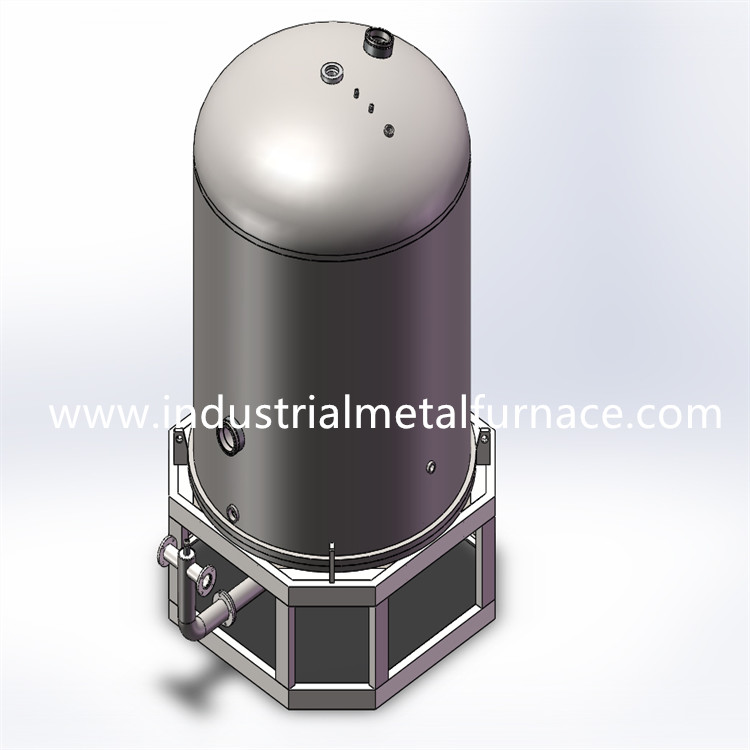

مجموعه کامل کوره عملیات حرارتی صنعتی از منبع تغذیه پالس یونی، بدنه کوره خلاء، سیستم جذب خلاء، سیستم اندازه گیری و کنترل دما، سیستم تامین گاز و غیره تشکیل شده است.

2. پارامترهای فنی


چرخه کاری (منبع تغذیه پالس): 0.10-0.85 قابل تنظیم
فرکانس پالس (منبع تغذیه پالس): 1000 هرتز
حالت کنترل (منبع تغذیه پالس): تنظیم فرکانس و عرض ثابت
شکل موج خروجی (منبع تغذیه پالس): موج مربع مستطیل شکل

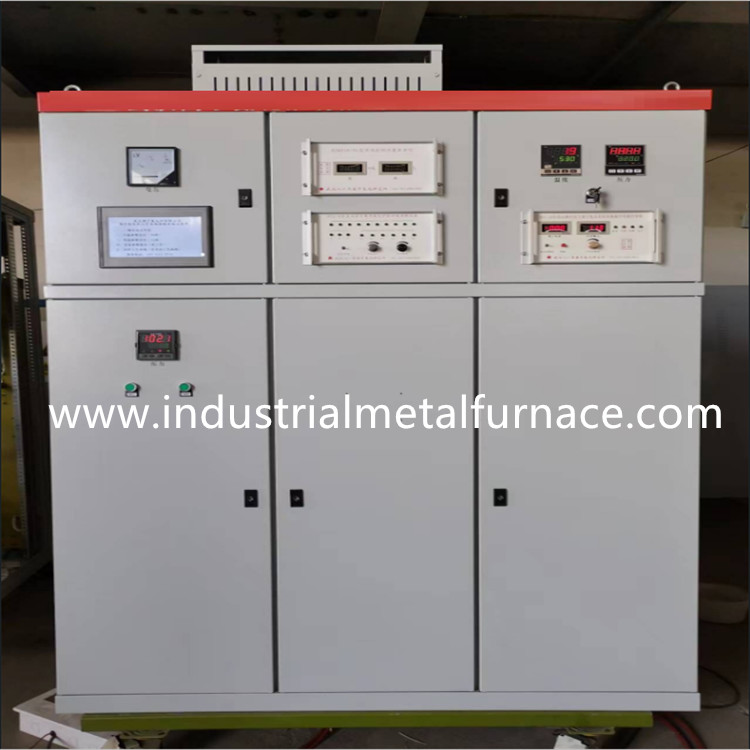

3. منبع تغذیه یون پالس
منبع تغذیه یون پالس 3.1
منبع تغذیه یون پالس یک چاپر متشکل از قطعات IGBT و مدار کنترل است که بر اساس منبع تغذیه یون DC اضافه شده است.از طریق خرد کردن، جریان پالس با چرخه کاری قابل تنظیم را می توان به دست آورد.در مقایسه با منبع تغذیه DC، منبع تغذیه پالس دارای مزایای خاموش کردن سریع قوس الکتریکی و صرفه جویی در انرژی (حدود 20٪ صرفه جویی در انرژی) است.این محصول به روز شده منبع تغذیه DC است.این منبع تغذیه را می توان به طور گسترده در نیترید کردن یون، کربورسازی یون، متالیزاسیون یون و سایر زمینه ها استفاده کرد.
منبع تغذیه یون پالس برای کوره نیتریدینگ گاز مجهز به حفاظت در برابر اتصال کوتاه آند و کاتد، اضافه جریان و اضافه ولتاژ، خرابی فاز و عملکرد نادرست است که عملکرد محافظت از خود منبع تغذیه را در برابر عوامل خارجی بهبود می بخشد.
منبع تغذیه یون پالس تولید شده توسط شرکت ما به نوع کنترل ابزار و نوع کنترل کامپیوتر تقسیم می شود.
منبع تغذیه یون پالس کنترل شده با ابزار 3.2
کاربران می توانند منحنی افزایش دما و مرحله نگهداری چند مرحله ای را در کنترل کننده دما مطابق با الزامات فرآیند تنظیم کنند و منحنی افزایش فشار چند مرحله ای و پلت فرم نگهداری فشار را در کنترل کننده فشار تنظیم کنند.از طریق تنظیم و کنترل PID تطبیقی ​​فازی، می تواند اطمینان حاصل کند که دما و فشار به طور کامل در کوره نیتریدینگ خلاء طبق فرآیند تنظیم شده انجام می شود و کنترل خودکار کل فرآیند را کامل می کند.به این ترتیب، نیروی انسانی صرفه جویی می شود، از تأثیر عملیات دستی بر کیفیت فرآیند جلوگیری می شود و پایداری و تکرارپذیری کیفیت فرآیند تا حد زیادی بهبود می یابد.
شکل زیر منحنی دما و منحنی فشار یک فرآیند را نشان می دهد که می توان آن را در کنترل کننده دما و کنترل کننده فشار تنظیم کرد.
3.3 منبع تغذیه یون پالسی کنترل شده توسط کامپیوتر
منبع تغذیه یون پالسی کنترل شده کامپیوتری به طور گسترده برای کوره نیتریدینگ یون پلاسما استفاده شده است.
میزبان آن کنترل کننده قابل برنامه ریزی میتسوبیشی و کامپیوتر تجاری عمومی (یا کامپیوتر صنعتی) و نرم افزار پیکربندی کنترل صنعتی چینی MCGS را به کار می گیرد.دارای 10 بخش افزایش دما و کنترل PID عایق، با دقت کنترل دمای ابزار ± 1 ℃، 10 بخش افزایش فشار و کنترل نگه داشتن فشار، و دقت کنترل فشار ± 1 pA.
رابط کاربری دلپذیر شما را قادر می سازد در محیطی آرام کار کنید.رابط پنجره روشن و دستورات عملیات را ساده و آسان می کند.برنامه نویسی راحت و انعطاف پذیر به شما این امکان را می دهد تا تنظیمات پارامتر فرآیند را به موقع با توجه به نیازهای خود در طول پردازش تنظیم کنید.پارامترهای فرآیند تاریخی را می توان برای بازرسی و فراخوان آینده ذخیره کرد.
دمای واقعی و داده های فشار کوره نیتروژن گازی کل فرآیند در کامپیوتر ذخیره می شود.پس از پردازش توسط نرم افزار گرافیکی به صورت منحنی های گرافیکی رنگی بر روی صفحه کامپیوتر نمایش داده می شوند و قابل چاپ و ذخیره می باشند که به تحلیل و بهبود فرآیند کمک شایانی می کند.
زیر رابط پنجره منحنی تاریخی یک دستگاه در شرکت ما است
این صفحه می تواند منحنی سوابق تاریخی از جمله منحنی هدف و منحنی واقعی را پرس و جو کند.
توجه: خط جامد قرمز در این صفحه منحنی دمای واقعی ثبت شده و خط جامد آبی منحنی فشار واقعی ثبت شده است.
تجهیزات نیتریدینگ یون پالس کنترل شده توسط کامپیوتر کیفیت فرآیند نیتریدینگ گاز را تا حد زیادی بهبود می بخشد و راحتی زیادی را برای کاربران به ارمغان می آورد.
