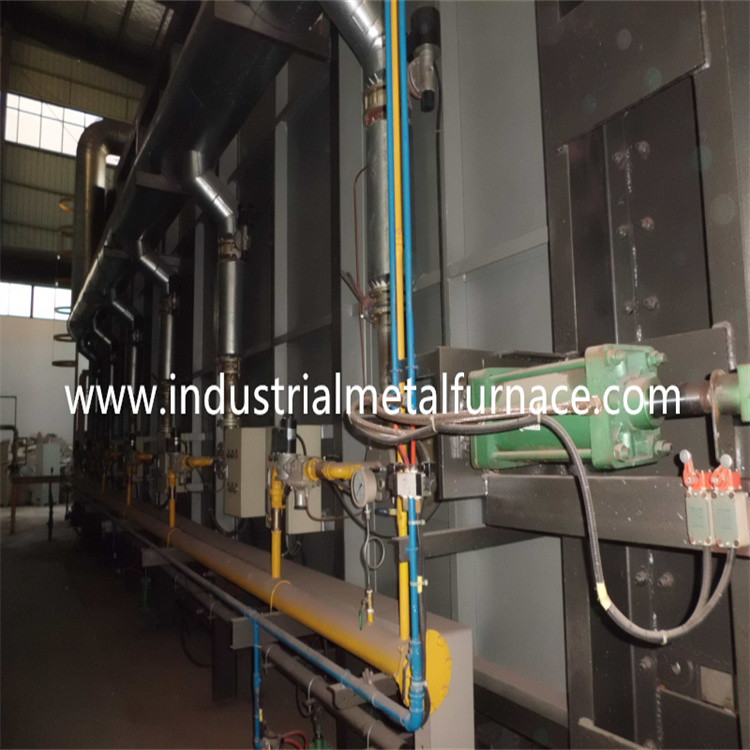

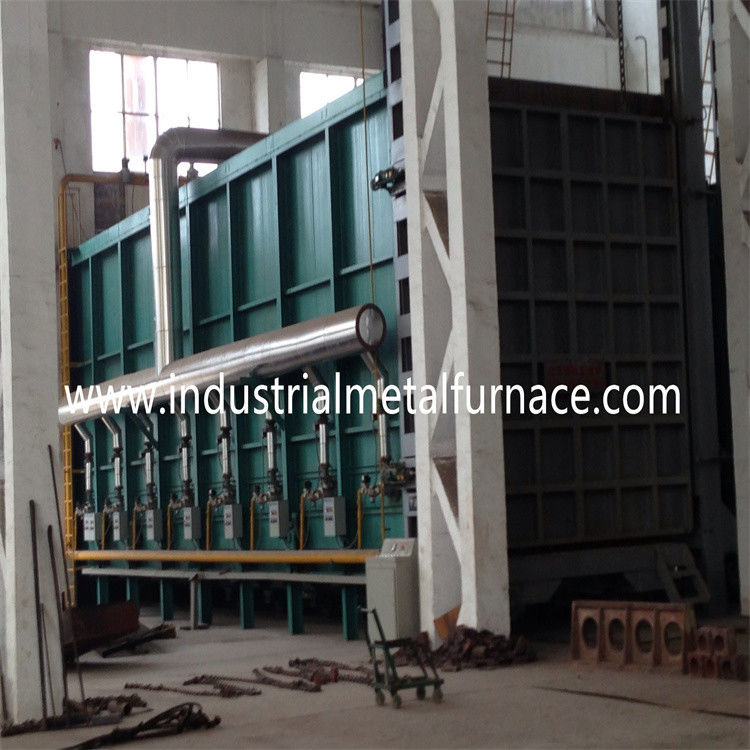

صرفه جویی در انرژی الیاف نسوز گاز طبیعی عملیات حرارتی کوره ماشین نوع پایین ماشین

1. معرفی
کوره پایین ماشین گاز طبیعی عمدتاً برای خاموش کردن، بازپخت، پیری و عملیات حرارتی قطعات مکانیکی مختلف مانند برشته کردن پوسته، کروم بالا، ریخته گری فولاد منگنز بالا، چدن داکتیل، رول، توپ های فولادی، فولاد 45، فولاد ضد زنگ و غیره استفاده می شود. .

نیاز و مصرف گاز طبیعی:

ارزش حرارتی گازها: 8600 کیلوکالری در متر مکعب.

فشار گاز قبل از کوره: 0.02-0.07 مگاپاسکال.

مصرف گاز مشعل: 15m3/h;

تقاضای کل خط لوله گاز: 18 متر مکعب در ساعت.

مصرف هوا: 234m3/h;

تعداد و مدل مشعل: 2 عدد، AGS65HB، 90kw/h;

2. پیکربندی سیستم کنترل الکتریکی

نکات: پیکربندی فوق را می توان به دلیل در دسترس بودن قطعات بدون توجه به مشتری به مارک های مشابه تغییر داد.


3.شرایط کاری قابل اجرا کوره گاز طبیعی

3.1 ارتفاع نباید از 1000 متر تجاوز کند.

3.2 دمای محیط در محدوده 5-40 ℃ است.

3.3 میانگین رطوبت نسبی ماهانه در منطقه مورد استفاده نباید بیشتر از 90٪ باشد.

3.4 هیچ گرد و غبار رسانا، گاز انفجاری و گاز خورنده وجود ندارد که به فلز و عایق اطراف آسیب جدی وارد کند.

3.5 هیچ ارتعاش و آشفتگی آشکاری وجود ندارد.

4. استانداردهای طراحی کوره ارجاع شده به

4.1 "اصول مدیریت فنی برای استفاده منطقی از گرما در شرکت ها" تصریح شده در GB/T3486-93 باید به طور منطقی بهینه شود و تلفات حرارتی کاهش یابد.

استاندارد 4.2 GB50211-2004 برای ساخت و پذیرش مهندسی مصالح ساختمانی کوره های صنعتی.

4.3 GBJ87-85 "استانداردهای نویز برای انواع مکان ها در کارخانه ها".

4.4 تخلیه آلودگی محیطی به استاندارد GB3095-1996 می رسد.

4.5 دمای منطقه گرمایش موثر کوره با GB/T9452-2003 اندازه گیری می شود و یکنواختی دما 10 ± ℃ است.

4.6 سطح مصرف انرژی تا سطح ZBJG1004-87 کوره ویژه تعیین شده در استاندارد طبقه بندی مصرف انرژی کوره عملیات حرارتی است.

4.7 اجرای استانداردهای مواد اصلی بدنه کوره: فولاد مقاوم در برابر حرارت (GB/T8492-87)، ورق فولادی مقاوم در برابر حرارت (GB4238-92)، آجر نسوز رسی (YB/T5106-1993)، نسوز آمورف (GB4513-84) ), خاک نسوز و ریخته گری نسوز با آلومینا بالا (YB/T5083-1997);

4.8 GB985-86 اشکال و ابعاد پایه اتصالات جوشکاری قوس الکتریکی دستی.

4.9 JB/ZQ4000.3-86 مشخصات کلی برای جوش.

4.10 GB/T5000.9-1998 الزامات فنی عمومی برای قطعات پردازش تراشه؛

4.11 GB/T1804-1992 "تحمل شکل و موقعیت، تحمل عمومی، بعد خطی".

4.12 GB1801-79 "تحمل و اندازه مناسب به سوراخ 500 میلی متری، کمربند تحمل شفت و همکاری"؛

4.13 GB/T1801-1999 اندازه اصلی تا اولویت 500 میلی متر برای مطابقت با فاصله زیاد و محدود کردن تداخل استفاده می شود.

4.14 GB8923-1998 "درجه خوردگی و درجه زنگ زدگی سطح فولاد قبل از رنگ آمیزی"؛

نماد 4.15 گیگابایت/T1182-96 و استاندارد آن؛

4.16 JB/T13384-21992 شرایط فنی عمومی برای بسته بندی.

کد 4.17 GBJ55-1983 برای طراحی تاسیسات برقی تاسیسات صنعتی و عمرانی.

4.18 GB420-1984 "تجهیزات کنترل الکتریکی قسمت 1 تجهیزات کنترل الکتریکی لوازم الکتریکی ولتاژ پایین".
