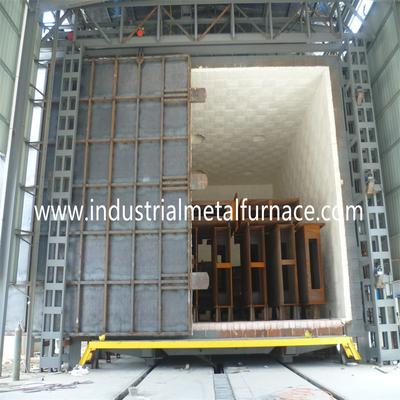

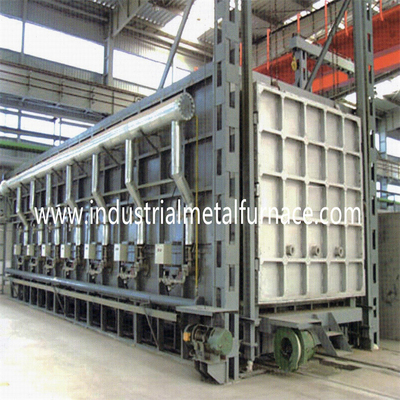

کوره عملیات حرارتی پایین ماشین کنترلی PLC با کارکرد گازی بالا

1. پارامترهای فنی


2. معرفی ساختار
2.1.اسکلت بدنه کوره توسط مقاطع مختلف فولادی بزرگ و متوسط ​​در محل جوش داده می شود.
2.2.پوشش کوره از یک ساختار فیبر کامل استفاده می کند که در مقایسه با کوره آجری حدود 65٪ انرژی صرفه جویی می کند.از پتوهای خار با الیاف بلند با کیفیت به عنوان مواد اولیه استفاده می کند و از تجهیزات ویژه برای ساخت ماژول ها استفاده می کند و مقدار خاصی از فشرده سازی در طول فرآیند پردازش برای اطمینان از اینکه ماژول ها در سنگ تراشی ساخته شده اند ذخیره می شود.پس از تکمیل، هر بلوک الیاف سرامیکی در جهات مختلف منبسط می‌شود، به طوری که ماژول‌ها بدون شکاف به هم فشرده می‌شوند تا به یک اثر ذخیره‌سازی گرما کامل دست یابند.بلوک های الیافی توسط میخ های سرامیکی ثابت می شوند.از مزایای این محصول می توان به رسانایی حرارتی کم، ظرفیت حرارتی کم، عملکرد خوردگی عالی، پایداری حرارتی عالی، مقاومت در برابر شوک حرارتی و عایق حرارتی اشاره کرد و لنگرها بر روی سطح سرد بدنه کوره چیده شده اند که مقاومت در برابر دمای بالا را بهبود می بخشد. فیبر
2.3.قاب چرخ دستی توسط تیرهای I در مقیاس بزرگ، فولادهای کانال، فولادهای زاویه دار و صفحات فولادی ضخیم جوش داده می شود.گیربکس ترولی از ترکیب موتور الکتریکی و کاهنده دنده حلزونی استفاده می کند تا انتقال چرخ محرک جلویی را از طریق زنجیر به حرکت درآورد.بنایی نسوز چرخ دستی از ساختار آجری با آلومینا بالا استفاده می کند که دارای اثر آب بندی خوبی با بدنه کوره و مقاومت فشاری بالا است.چرخ دستی و بدنه کوره با تماس نرم مهر و موم شده اند و یک شیار آب بندی شن و ماسه هزارتویی و یک دستگاه آب بندی چاقوی آب بندی شنی در قسمت پایین ترالی چیده شده است.
2.4.سیستم احتراق: چندین مشعل در دو طرف کوره نفت نصب شده است و جریان گرما در کوره متقابل می شود تا از یکنواختی دمای کوره اطمینان حاصل شود.
2.5.دستگاه پیش گرمایش خروجی دود: دستگاه پیش گرمایش خروجی دود در انتهای بالایی کوره نصب شده است.هنگامی که گاز دودکش در کوره از پیش گرم کن عبور می کند، توسط فن برای پیش گرمایش به هوای سرد فرستاده می شود و سپس توسط خط لوله برای پشتیبانی از احتراق به مشعل فرستاده می شود.و یک شیر پروانه ای دستی در خروجی نصب کنید که می تواند فشار را در کوره تنظیم کند.
2.6.سیستم کنترل از کنترل زنجیره ای استفاده می کند، صفحه نمایش دیجیتال دما را نشان می دهد و کنتاکتور کنترل می کند.


3. پیکربندی سیستم کنترل الکتریکی

نکات: پیکربندی فوق را می توان به دلیل در دسترس بودن قطعات بدون توجه به مشتری به مارک های مشابه تغییر داد.

4.شرایط کاری قابل اجرا کوره گاز طبیعی
4.1 ارتفاع نباید از 1000 متر تجاوز کند.
4.2 دمای محیط در محدوده 5-40 ℃ است.
4.3 میانگین رطوبت نسبی ماهانه در منطقه مورد استفاده نباید بیشتر از 90٪ باشد.
4.4 هیچ گرد و غبار رسانا، گاز انفجاری و گاز خورنده وجود ندارد که به فلز و عایق اطراف آسیب جدی وارد کند.
4.5 هیچ ارتعاش و آشفتگی آشکاری وجود ندارد.
