کوره عملیات حرارتی ترولی مقاومت الکتریکی نوع آجر نسوز برای لوله ها

1.کاربرد کوره

کوره نوع واگن برقی مقاومتی عمدتاً برای بورون سازی لوله های فولادی استفاده می شود.

کوره بوژی عمدتاً از پوسته کوره، آستر، درب کوره، مکانیزم بلند کردن درب کوره و مکانیزم فشرده سازی درب، بوژی، مکانیزم کشش بوژی، آب بندی بین بدنه کوره و بوژی، عنصر گرمایش و دستگاه ثابت و سیستم کنترل دما تشکیل شده است.

2. مشخصات فنی

2.1 توان نامی: 530KW+5% (1-100%) قابل تنظیم؛

منبع تغذیه 2.2: 480 ولت، 3 پی، 60 هرتز؛

2.3 درجه حرارت امتیاز: 1050 ℃ (دمای کاری عادی: 850-1000 ℃)؛

2.4 سرعت افزایش دمای کوره بدون بار: ≤2 ساعت تا 850 ℃.

2.5 منطقه کنترل: 6 منطقه + اندازه گیری دمای 3 نقطه ای اضافی برای ثبت دما.و مجهز به یک ضبط کننده صفحه لمسی رنگی 3 کاناله 7 اینچی یا یک ضبط کننده کاغذی 3 کاناله برای چاپ و ضبط بلادرنگ.

2.6 اندازه کار موثر: 12000 × 1800 × 1000 میلی متر (L× W× H)؛

2.7 اتصال عنصر گرمایش: Y;

2.8 یکنواختی دما: ± 10 ℃;

2.9 دقت اندازه گیری دما: ± 1℃;

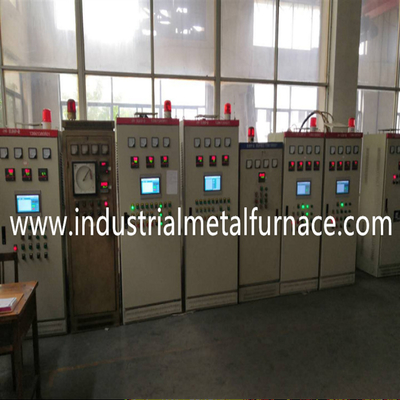

2.10 روش کنترل دما: SCR، تنظیم کننده PID.کنترل کننده دمای شیمادن با رابط ارتباطی 485، صفحه نمایش لمسی 10.1 اینچی.صفحه نمایش لمسی می تواند داده های تاریخی را برای بیش از 1 سال ضبط کند، بیش از 10 فرآیند و عملکردهای دیگر را با هشدار دمای بیش از حد ذخیره کند.

2.11 افزایش دمای سطح کوره: ＜45℃;

2.12 عنصر گرمایش: 0Cr21AL6Nb (نوار).

2.13 صفحه بوگی: فولاد مقاوم در برابر حرارت ZG30Cr24Ni7SiN، ضخامت 30 میلی متر؛

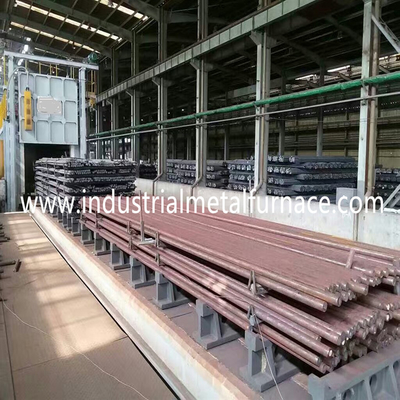

2.14 روش بارگیری: محصول بر روی بوژی بارگیری می شود و سپس بوژی به داخل کوره حرکت می کند.

2.15 پوشش کوره: ساختار بنایی آجر نسوز با دمای بالا.

2.16 ظرفیت بارگیری: 5 تن در هر دسته.

2.17 ورودی گاز: سه خروجی گاز لوله فولادی ضد زنگ DN100 در بالای کوره وجود دارد.باز و بسته شدن دستی در قسمت پایین کناره بدنه کوره ساده و راحت است.

2.18 ورودی های گاز محافظ: به دلیل بدنه بلند کوره، چهار لوله ورودی گاز DN25 به طور مساوی در قسمت پایینی سمت کوره چیده شده و به لوله اصلی ورودی گاز DN40 تجمیع شده است.هر لوله زیر ورودی گاز و لوله اصلی ورودی گاز دارای شیرهای دستی برای کنترل دبی هستند.
