سیم 28 سر خط فرآیند گالوانیزه داغ 1.6 تا 5.0 میلی متر

خط فرآیند گالوانیزه داغ 1.6 تا 5.0 میلی متر کربن کم

1.کاربرد

این خط تولید فرآیند گالوانیزه گرم برای بازپخت مداوم و گالوانیزه گرم سیم فولادی کم کربن مناسب است.با توجه به اینکه مشتری برنامه ای برای تولید سیم فولادی گالوانیزه داغ با کربن بالا در مرحله بعدی دارد، می تواند بافرآیند حمام سرب (درمان ثبت اختراع سیم کربن بالا)، و نیازی به احداث خط تولید جدید نیست.

2. پارامترهای فنی فرآیند اصلی

2.1 جریان فرآیند تولید

آ)سیم کم کربننوع سخت (850N/mm2): باز کردن پیچ---چربی زدایی---شستشو با آب گرم---شستشوی آب تمیز---ترشی --- آبکشی ---روان شدن--- خشک کردن --- گالوانیزه گرم --- خنک کننده پاک کردن --- برداشتن سیم.

ب)سیم کم کربننوع نرم (400N/mm2): باز کردن پیچ---اسید شویی---آبکشی---شستشو با آب گرم---روان شدن--- خشك كردن ---بازپخت آنلاین---گالوانیزه گرم --- پاک کردن خنک کننده --- برداشتن سیم.

سی)سیم فولادی با کربن بالادرمان ثبت اختراع: باز کردن--- گرمایش(در کوره بازپخت)--- رفع همدما حمام سرب --- خنک کننده با آب --- ترشی --- شستشو با آب ---روان شدن--- خشک کردن --- گالوانیزه گرم --- خنک کننده پاک کردن --- برداشتن سیم.

مشخصات سیم 2.2: 1.60---5.00 میلی متر

2.3 شماره سر و خروجی

با توجه به نیاز مشتری، خروجی سالانه 8000 تن و خروجی ساعتی حدود 1500 کیلوگرم بر اساس 2.40 میلی متر است.سرعت خطی 20 متر در دقیقه است و مشتری برای این تجهیزات گالوانیزه گرم به 28 هد نیاز دارد.

2.4 سوخت: برق و گاز ترکیبی.

وزن لایه روی 2.5: 80--350 گرم در متر مربع؛

3. محدوده عرضه

4. توضیحات برای هر واحد

پایه بازکن 4.1

پایه بازکن دوار: 28 عدد;

4.2 کوره آنیل سیم آنلاین

4.3 عملیات حرارتی همدما ثبت اختراع حمام سرب

اندازه مخزن حمام سرب (L، W، H): 10000 * 1400 * 500 میلی متر

سوخت: گاز طبیعی؛

محدوده کنترل دما: 450-500 ℃.

روش خنک کننده: خنک کننده با آب و خنک کننده هوا.

4.4 ترشی و تمیز کردن آب، 1 مجموعه.

مخزن 4.5 فلاکسینگ، 1 مجموعه؛

ابعاد کلی: 3500 * 1400 * 500 میلی متر (L، W، H)؛

جنس: فولاد ضد زنگ

حالت گرمایش: گرمای اتلاف دودکش و گرمایش الکتریکی کمکی، با کنترل خودکار قدرت گرمایش 30 کیلووات.

فر خشک کن 4.6

اندازه: 8000*1500 (L,W);

روش گرمایش: گرمای هدر رفت دودکش.

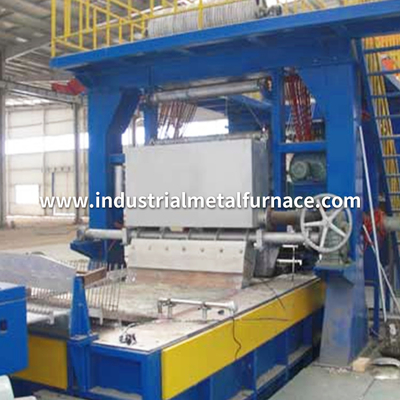

کوره گالوانیزه روی گاز 4.7

·تعداد سر: 28 عدد;

·فاصله سیم: 40mm;

· گرمایش خارجی.

·زمان کار سالانه: 7500h;

· محدوده کنترل دما مایع روی حمام گالوانیزه داغ: 440 ℃ ~ 460 ℃ قابل تنظیم.

· دقت کنترل دمای روی: ± 2 ℃.

· محدوده ضخامت لایه روی: 100 گرم ~ 250 گرم / ㎡.

· ساختار کوره: کتری روی XG08 از ورق فولادی مخصوص به ضخامت 50 میلی متر، فشرده و جوش داده شده ساخته شده است.

· اندازه موثر کوره روی: 6000 * 1400 * 900 میلی متر (L*W*D).

ظرفیت روی حدود 48 تن

· کنترل دمای گرمایش: احتراق کنترلی مرحله ای.

رول پرس از نوع ثابت سرامیکی مخصوص است و سالی یکبار تعویض می شود.

· حالت خروجی و خنک کننده: خروجی عمودی اتخاذ شده است.سیم فولادی کم کربن با بلوک آزبست پاک می شود و سیم فولادی با کربن بالا با زغال چوب + فیبر آزبست + تراشه های گرافیت پاک می شود.حالت خنک کننده خنک کننده با آب است.

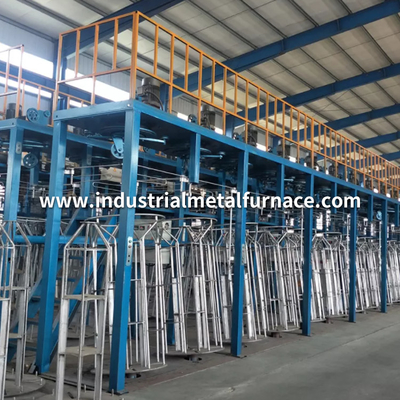

4.9 سیم برداشتن

تجهیزات گالوانیزه گرم مجهز به 600 شکوفه آلو با برداشت وارونه پذیرفته شده است، قدرت موتور کشش تک سر 4.0 کیلو وات است و سرعت با تبدیل فرکانس تنظیم می شود.
