8000 تن در سال فرآیند گالوانیزه گرم کتری روی خط کارخانه برای سیم کم کربن

8000 تن در سال کتری روی XG08 خط کارخانه فرآیند گالوانیزه داغ برای سیم کم کربن

1.کاربرد

این خط تولید گالوانیزه گرم برای بازپخت مداوم و گالوانیزه گرم سیم فولادی کم کربن مناسب است.با توجه به اینکه مشتری برنامه ای برای تولید سیم فولادی گالوانیزه داغ با کربن بالا در مرحله بعد دارد، می تواند با تولید نیز سازگار باشد و نیازی به احداث خط تولید جدید نیست.

2. پارامترهای فنی فرآیند اصلی

2.1 جریان فرآیند تولید

الف) فرآیند گالوانیزه گرم با سیم کم کربن: باز کردن سیم پیچ --- بازپخت --- ترک خوردگی پوست --- ترشی --- شستشو با آب --- شستشو با آب گرم --- روان کردن --- خشک کردن --- گالوانیزه گرم --- - پاک کردن خنک کننده --- گرفتن سیم.

مشخصات سیم 2.2: 1.60---5.00 میلی متر

2.3 شماره سر و خروجی

با توجه به نیاز مشتری، خروجی سالانه 8000 تن و خروجی ساعتی حدود 1500 کیلوگرم بر اساس 2.40 میلی متر است.سرعت خطی 20 متر در دقیقه است و مشتری به 28 هد نیاز دارد.

2.4 سوخت: برق و گاز ترکیبی.

وزن لایه روی 2.5: 80--350 گرم در متر مربع؛

3. محدوده عرضه

4.توضیحات برای هر واحد

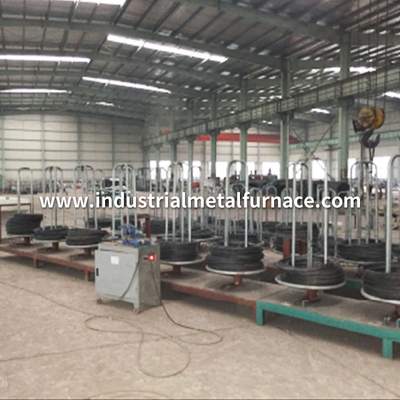

پایه بازکن 4.1

پایه بازکن دوار: 28 عدد;

4.2 کوره سیم آنیل

· کوره آنیل آنلاین 25 متر طول، 2.0 متر در مجموع عرض و 1.40 متر عرض است که از چند بخش تشکیل شده است.

· هر لوله کوره با یک سیم، در مجموع 28 سیم، عبور می کند.

· سوخت: گاز طبیعی

· دقت کنترل دما: ± 5 ℃

· محدوده کنترل دمای کوره: 600-1000 ℃، قابل تنظیم.

·تعداد کل سرها 28 عدد می باشد.کف کوره توسط قاب لوله پشتیبانی می شود.

· مواد سبک مقاوم در برابر آتش و عایق حرارتی استفاده می شود و سطح با ساختار فولادی بسته می شود، با عملکرد عایق حرارتی خوب.

· 20 مشعل در کنار چیده شده اند و دمای کوره کنترل احتراق در چهار بخش به تناسب تنظیم می شود.

4.3 خنک کننده و برداشتن رسوب، 1 مجموعه

پس از تخلیه سیم فولادی از کوره به مدت یک دوره خنک کننده با هوا، باید به صورت مکانیکی شل شده و بیشتر فلس های اکسید در مخزن آب گرم انفجار داده شود.

4.4 ترشی و تمیز کردن آب، 1 مجموعه

مخزن 4.5 فلاکسینگ

ابعاد کلی: 3500 * 1400 * 500 میلی متر (L، W، H)؛

جنس: فولاد ضد زنگ

حالت گرمایش: گرمای اتلاف دودکش و گرمایش الکتریکی کمکی، با کنترل خودکار قدرت گرمایش 30 کیلووات.

فر خشک کن 4.6

اندازه: 8000*1500 (L,W);

روش گرمایش: گرمای هدر رفت دودکش.

کوره گالوانیزه روی گاز 4.7

تعداد سر: 28 عدد;

فاصله سیم: 40 میلی متر؛

گرمایش خارجی؛

زمان کار سالانه: 7500h;

محدوده کنترل دما مایع روی گالوانیزه داغ: 440 ℃ ~ 460 ℃ قابل تنظیم.

دقت کنترل دمای روی: ± 2 ℃;

محدوده ضخامت لایه روی: 100 گرم ~ 250 گرم / ㎡؛

ساختار کوره: کتری روی از ورق فولادی مخصوص به ضخامت 50 میلی متر، فشرده و جوش داده شده ساخته شده است.

اندازه موثر کوره روی: 6000 * 1400 * 900 میلی متر (L*W*D).

ظرفیت روی حدود 48 تن

کنترل دمای گرمایش: احتراق کنترلی مرحله‌ای.

رول پرس از نوع ثابت سرامیکی مخصوص است و سالی یکبار تعویض می شود.

حالت خروجی خروجی و خنک‌کننده: خروجی عمودی اتخاذ شده است.سیم فولادی کم کربن با بلوک آزبست پاک می شود و سیم فولادی با کربن بالا با زغال چوب + فیبر آزبست + تراشه های گرافیت پاک می شود.حالت خنک کننده خنک کننده با آب است.

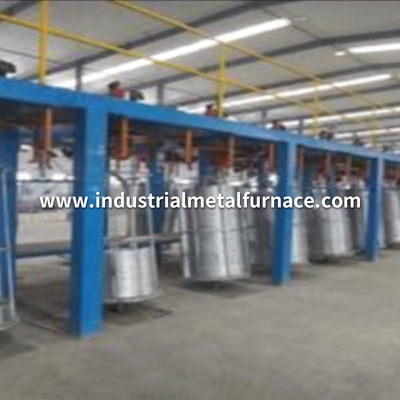

4.9 سیم برداشتن

کارخانه گالوانیزه روی داغ مجهز به 600 شکوفه آلو با برداشت وارونه پذیرفته شده است، قدرت موتور کشش تک سر 4.0 کیلو وات است و سرعت با تبدیل فرکانس تنظیم می شود.
