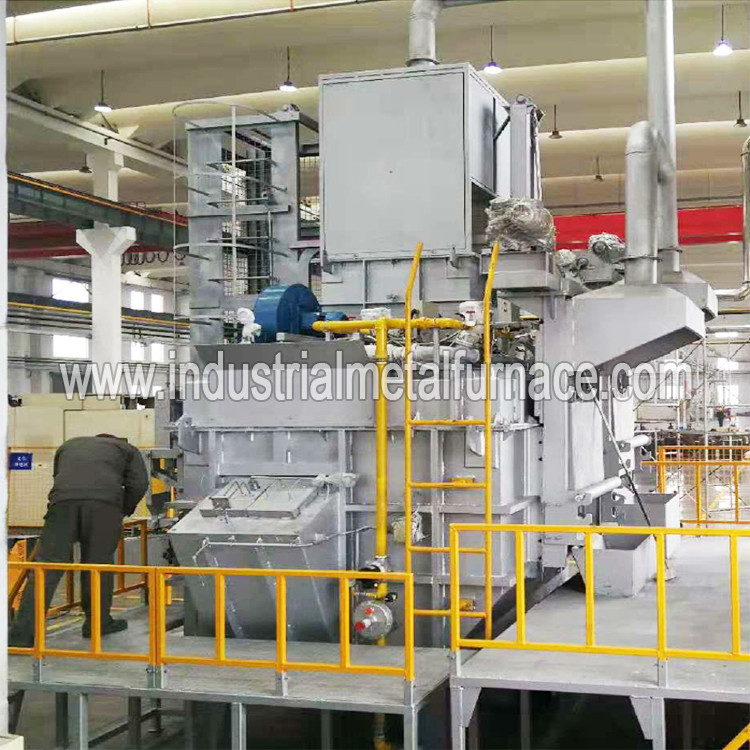

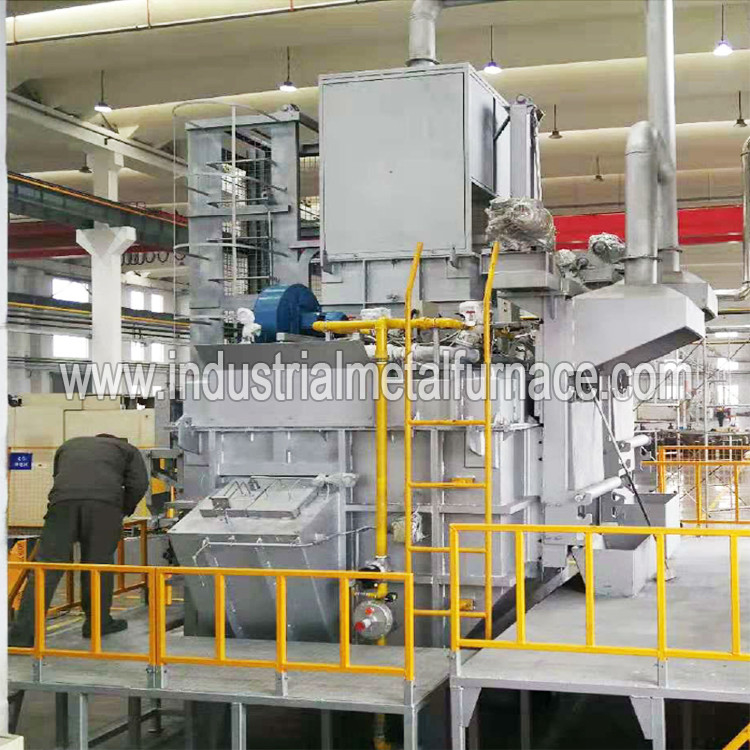

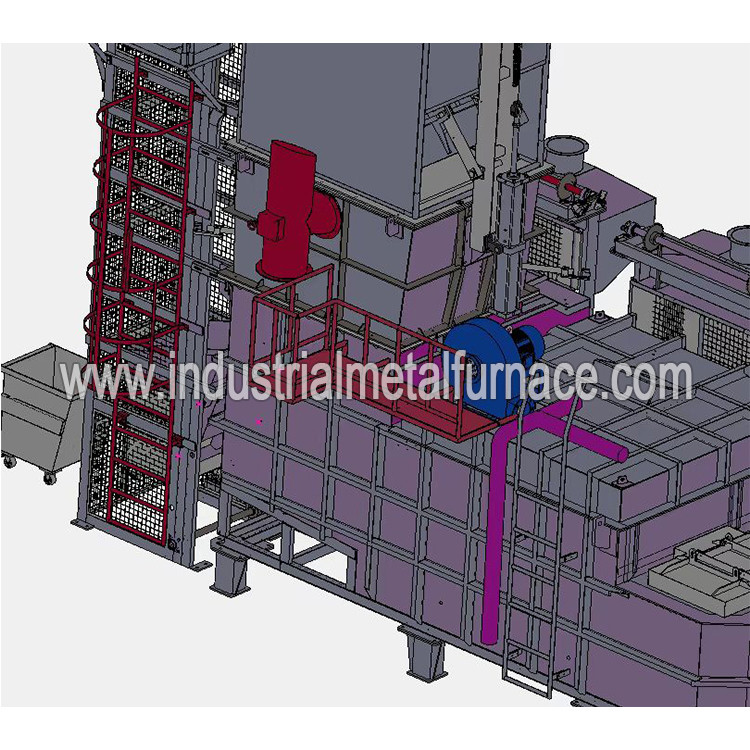

کوره ذوب آلومینیوم صنعتی 250kg/H با گاز پیوسته، کوره ذوب ضایعات آلومینیوم
1. مقدمه کلی
کوره ذوب آلومینیوم طنین انداز آلیاژ آلومینیوم دارای ساختار فشرده ای برای عملکرد ذوب و حفظ حرارت است.
استخر ذوب توسط مواد ریخته گری آلومینیومی نچسب یکبار تشکیل می شود که دارای ویژگی استحکام بالا و آسان است.
برای تمیز کردن و عمر طولانی.این کوره از مارک مشعل معروف استفاده می کند که دارای احتراق خودکار و کنترل دما است
و دستگاه های هشدار دهنده دمای بیش از حد
2. پارامترهای فنی
|
2.1 مدل: WDL-RJL-2500;
2.2 ظرفیت کوره: 6000 کیلوگرم؛
2.3 نرخ ذوب: 2500 کیلوگرم در ساعت (در روش کار مداوم)؛
2.4 دمای مایع آلومینیوم: 720 ℃;
دقت کنترل دما 2.5: ± 10 ℃.
2.6 سوخت: گاز طبیعی، ارزش 8600Kcal/M3 فشار گاز: 5-8KPa (50-80mbar)؛
منبع تغذیه 2.7: 380 ولت 50 هرتز 17.5 کیلووات؛
2.8 هوای فشرده: 0.5-0.7Mpa 1.5m3/h (با خشک کردن و جداسازی آب روغن)
ارتفاع خروجی مایع آلومینیومی 2.9: 1650 میلی متر؛
2.10 روش خروجی: خروجی نوع درپوش پنوماتیک.
2.11 مصرف گاز: 1) کمتر از 65 نیوتن3/ تن آلومینیوم (شرایط زیر باید رعایت شود: محتوای ضایعات در مواد برگشتی کمتر از 5٪ است، به خصوص زمانی که هیچ قراضه ای وجود نداشته باشد که به راحتی اکسید شود؛ نسبت مواد ذوب شده برای مواد برگشتی 50٪ است (چگالی 400-500 کیلوگرم /M3) و 50% برای شمش؛ دمای مایع مذاب آلومینیوم پس از ذوب 750 درجه سانتیگراد است.)
2) کمتر از 58M3/ton آلومینیوم (عملیات مداوم، بدون مواد روغنی و آبکی، بدون ضایعات آلومینیوم، 30٪ مواد کوره ذوب ضایعات آلومینیوم (تراکم 400-500 کیلوگرم / M3)، 70٪ شمش آلومینیوم؛ دمای مایع آلومینیوم مذاب، بر اساس 720 ℃)
3) کمتر از 55M3/ton آلومینیوم (100% برای شمش در عملیات مداوم؛ دمای مایع آلومینیوم پس از ذوب بر اساس 720 درجه سانتیگراد.)
زمان محاسبه پس از قرار دادن مواد تعیین می شود و مواد اولیه ورودی در هر ساعت بزرگتر یا برابر با حجم ذوب در ساعت است.هنگامی که دمای مایع آلومینیوم به دست می آید و مایع آلومینیوم تخلیه می شود، خروجی آب به راندمان ذوب مشخص شده توسط تجهیزات می رسد و حداقل 3 ساعت یک چرخه آماری است، مقدار متوسط را به عنوان استاندارد مصرف انرژی واحد در نظر بگیرید.
شمش آلومینیوم 2.12: R14 یا ADC12، وزن متوسط: 8 کیلوگرم یا کمتر.
حداکثر دمای مایع آلومینیوم 2.13: 750 درجه سانتیگراد;
2.13 نرخ پر شدن محفظه ذوب: 50٪ (مواد ضایعات جدا نشده).
2.14 حداکثر اندازه مواد بازیافتی: باید کوچکتر از ابعاد داخلی سبد خرید مواد باشد.
توجه: پارامترهای فوق باید دارای شرایط زیر باشند:
الف) کوره ذوب آلومینیوم باید بیش از 6 ساعت در حالت پایدار کار مداوم باشد.
ب) میانگین مصرف سوخت 3 ساعت در ذوب مداوم مقدار محاسبه شده است.
ج) ارزش حرارتی واقعی سوخت 8600Kcal/NM3 است.
د) کوره ذوب فلزات صنعتی و تجهیزات همراه در حالت عادی کار می کنند.
ه) مصرف انرژی گاز زدایی، حذف سرباره و زمان نگهداری در محدوده مصرف انرژی لحاظ نمی شود.
|
3.سیستم احتراق
3.1 سیستم احتراق شامل یک فن، شیر پروانه ای، شیر توپی، سوئیچ فشار، گیج فشار، شیر برقی،
تشخیص UV، شیلنگ فلزی و مشعل.مشعل محفظه ذوب از نوع شعله بلند و مشعل محفظه نگهدارنده می باشد
از نوع شعله مسطح است.
3.2 سیستم احتراق با تشخیص های مختلف برای اطمینان از عملکرد عادی تجهیزات تنظیم شده است: الف. تشخیص UV،
برای تشخیص موفقیت آمیز بودن احتراق مشعل؛ب- تشخیص سطح مایع، زمانی که مایع آلومینیومی داخل کوره می رسد
در سطح بالا، مشعل با قدرت کاهش یافته کار می کند.ج) تشخیص فشار، زمانی که فشار در سیستم لوله کشی غیرعادی باشد،
سیستم زنگ هشدار می دهد.
4.خودکارمدار مجتمعسیستم های کنترل دما
کوره ذوب فلزات گاز سوز از ترکیبی از چندین جزء الکتریکی برای کنترل استفاده می کند
اجسام درجه حرارت، بنابراین از عملکرد ایمن و قابل اعتماد تجهیزات کنترل شده اطمینان حاصل می کند.توابع اصلی
سیستم کنترل الکتریکی عبارتند از: کنترل کننده اتوماتیک، سنسور، فرستنده، محرک (عنصر کنترل کننده نهایی)
رابط ورودی-خروجی (رابط I/O)
و سایر اجزای کنترل حلقه بسته.
کنترل دمای غیر خطی و متغیر با زمان، زمان پاسخ سریع و دقت بالا.کنترل پایداری سیستم
و سازگاری
PLC کنترل کننده قابل برنامه ریزی کوره ذوب ضایعات آلومینیوم با HMI برای اجرای داخلی تعامل دارد.
عملیات منطقی، ترتیبی
عملیات کنترل و خروجی های آنالوگ، راه حلی ایده آل برای کنترل آسان دمای کوره ارائه می دهد.
4.1 تحمل محیطی قوی
بر اساس تحمل قوی آن به شرایط محیطی، سطح حفاظت از جمله عملکرد بالا است
دما و دمای ذخیره سازی گسترده تر است.
4.2 عملکرد قدرتمند: صفحه لمسی پشتیبانی از داده ها و عملکرد بایگانی رکورد زنگ هشدار، دمای هوشمند قدرتمند
عملکرد نمایش روند مدیریت، قابلیت های ارتباطی قدرتمند و غنی، اترنت یکپارچه وجود دارد
رابط ارتباطی، پورت USB، رابط ارتباطی RS-485، پورت سریال لوازم جانبی (سیگنال RS232/485 SB
برد)، ماژول گسترش EM.دستور پروتکل برده modbus.اسلات کارت micro SD، ترمینال برق سنسور CPU.
5. فهرست اجزای اصلی کوره های ذوب آلومینیوم
|
خیر
|
نام
|
مدل
|
تعداد |
| 1 |
کنترلر PLC (زیمنس) |
S7-200 SMART CPU SR60 |
1 |
| 2 |
ماژول ورودی آنالوگ PLC |
S7-200 SMART EM AT04 |
1 |
| 3 |
ماژول خروجی آنالوگ PLC |
S7-200 SMART EM AQ02 |
1 |
| 4 |
صفحه نمایش لمسی (زیمنس) |
SMART 1000 IE |
1 |
| 5 |
مدار شکن مینیاتوری
اشنایدر
|
IC652P C10A |
1 |
| 6 |
مدار شکن موتور اشنایدر |
GV2-ME12C |
1 |
| 7 |
کنتاکتورهای AC اشنایدر |
LC1D12M7C |
1 |
| 8 |
رله های میانی اشنایدر |
RXM2LB2P7 |
5 |
| 9 |
کلیدهای فشاری اشنایدر |
XB5AW33BIC |
2 |
| 10 |
کلید توقف اضطراری اشنایدر |
XB5ASS542C |
1 |
| 11 |
چراغ های سیگنال اشنایدر |
XB2-BVM3LC |
3 |
| 12 |
سنسور فوتوالکتریک OMRON |
E3Z-T61 2M |
2 |
| 13 |
اتصال دهنده سنگین |
HDH024-01 |
2 |
| 14 |
آشکارساز شعله (میله تشخیص یون) |
M14 |
1 |
| 15 |
کنترل کننده برنامه احتراق (Honeywell) |
TBC2800/A10000 |
2 |
| 16 |
ترانسفورماتور احتراق (Zhe I) |
BGY004-8/GS25P 220V |
2 |
| 17 |
سوئیچ مغناطیسی |
CS1-U |
1 |
| 18 |
محرک موتور متناسب (Honeywell) |
M7284A1004
(AC 220V 7284)
|
2 |
| 19 |
شیر برقی احتراق و احتراق گاز (ژاپن CKD) |
AB4103-07 (AC 220V) |
2 |
|
20
|
شیر برقی احتراق ذوب گاز (Honeywell) |
DN80 (AC 220V) |
2
|
|
21
|
شیر برقی گاز سوز (Honeywell) |
DN40 (AC 220 ولت) |
1
|
| 22 |
آشکارساز شعله FIREYE |
UV1AL-6 |
|
| 23 |
شیر کاهش فشار
ایتالیا فیت
|
DN65 |
1 |
| 24 |
شیر پروانه ای دستی
بهترین
|
(نخ DN80 با مقیاس) |
1 |
| 25 |
شیر اصلی گاز (Honeywell) |
DN80 (AC 220V) |
1 |
| 26 |
سوئیچ فشار گاز (Dungs) |
A2210 (هشدار فشار کم) |
1 |
| 27 |
سوئیچ فشار گاز (Dungs) |
A2310 (هشدار ولتاژ بالا) |
1 |
| 28 |
سوئیچ فشار هوا (Dungs) |
A2310 (هشدار فشار کم) |
1 |
|
29
|
دستگاه تشخیص مواد در برج کوره (سیستم امرون) |
E3JK-5M (220 ولت) |
1
|
|
30
|
دستگاه تشخیص سطح مایعات اتاق نگهداری (سیستم امرون) |
61F-GP-N |
1
|
| 31 |
سیلندر درب کوره (Taiwan Airtac) |
SC125X800STCM1 |
1 |
| 32 |
سیلندر هوای پورت تخلیه (Taiwan Yadec) |
SC80×200-CA-CB |
1 |
| 33 |
قطعات ولتاژ پایین |
OMRON، اشنایدر و غیره |
|
نکات: نام تجاری قطعات برای اجزای کوره های ریخته گری آلومینیوم
ممکن است بدون توجه به مشتری به دلیل در دسترس نبودن موارد فعلی به موارد مشابه تغییر کند.
