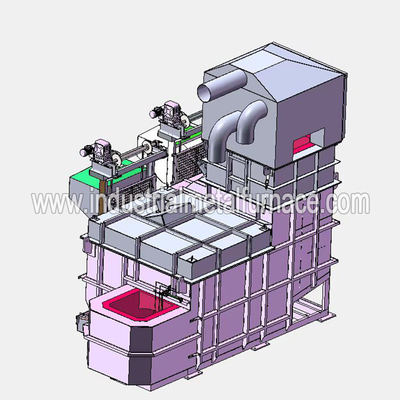

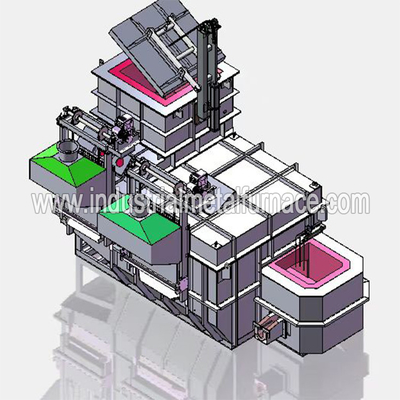

کوره ذوب آلومینیوم صنعتی پیوسته 2500 کیلوگرم در ساعت، کوره ذوب ضایعات آلومینیوم
1. مقدمه کلی
کوره ذوب آلومینیوم با سوخت گاز از نوع پیوسته است و دارای محفظه نگهدارنده و محفظه ذوب است.
این یک ساختار فشرده برای عملکرد ذوب و حفظ حرارت دارد.حوضچه ذوب توسط نچسب یکبار تشکیل می شود
مواد ریخته گری آلومینیوم، که دارای ویژگی استحکام بالا، تمیز کردن آسان و عمر طولانی است.گاز ذوب شد
کوره از نام تجاری مشعل معروف استفاده می کند که دارای دستگاه های احتراق خودکار، کنترل دما و هشدار دما است.
2. پارامترهای فنی کوره ذوب ضایعات آلومینیوم
|
2.1 مدل: WDL-RJL-2500;
2.2 ظرفیت کوره: 6000 کیلوگرم؛
2.3 نرخ ذوب: 2500 کیلوگرم در ساعت (در روش کار مداوم)؛
2.4 دمای مایع آلومینیوم: 720 ℃;
دقت کنترل دما 2.5: ± 10 ℃.
2.6 سوخت: گاز طبیعی، ارزش 8600Kcal/M3 فشار گاز: 5-8KPa (50-80mbar)؛
منبع تغذیه 2.7: 380 ولت 50 هرتز 17.5 کیلووات؛
2.8 هوای فشرده: 0.5-0.7Mpa 1.5m3/h (با خشک کردن و جداسازی آب روغن)
ارتفاع خروجی مایع آلومینیومی 2.9: 1650 میلی متر؛
2.10 روش خروجی: خروجی نوع درپوش پنوماتیک.
شمش آلومینیوم 2.12: R14 یا ADC12، وزن متوسط: 8 کیلوگرم یا کمتر.
حداکثر دمای مایع آلومینیوم 2.13: 750 درجه سانتیگراد;
2.14 نرخ پر شدن محفظه ذوب: 50٪ (مواد ضایعات جدا نشده).
2.15 حداکثر اندازه مواد بازیافتی: باید کوچکتر از ابعاد داخلی سبد خرید مواد باشد.
توجه: پارامترهای فوق باید دارای شرایط زیر باشند:
الف) کوره ذوب باید بیش از 6 ساعت در حالت پایدار کار مداوم باشد.
ب) میانگین مصرف سوخت 3 ساعت در ذوب مداوم مقدار محاسبه شده است.
ج) ارزش حرارتی واقعی سوخت 8600Kcal/NM3 است.
د) کوره ذوب فلزات و تجهیزات همراه در حالت عادی کار می کنند.
ه) مصرف انرژی گاز زدایی، حذف سرباره و زمان نگهداری در محدوده مصرف انرژی لحاظ نمی شود.
|
3. دستگاه بارگیری خودکار
3.1 این دستگاه به منظور ورودی سریع و مداوم شمش آلومینیوم و کوره راه اندازی شده است.
ضایعات را بدون آسیب رساندن به بستر کوره دوباره می سوزاند و دارای خواص و پارامترهای زیر است.
|
دستگاه تغذیه نوع چرخ دستی
|
مدل |
WDL-RJL-2500 |
| آژانس بالابر |
روش درایو زنجیره ای |
| ظرفیت بارگیری |
حداکثر ظرفیت بار 600 کیلوگرم |
| اندازه مجاز سبد خرید مواد |
± 10 میلی متر |
| کاهش دهنده سرعت |
BWED 31-153-YEJ 2.2KW -4P |
| نرخ کاهش |
1/153 |
| ظرفیت موتور |
3KW.4P.380V.50HZ |
| سرعت دادن |
6.1 متر در دقیقه |
| گاری مواد |
4 مجموعه (950*950*680) |
| سایر لوازم جانبی |
شفت، زنجیر، یاتاقان، پوشش توری ایمنی، سوئیچ محدود، دریک و غیره. |
| موتور کاهنده سرعت |
BWED 31-153-YEJ 3KW -4P |
1 |
| نرخ کاهش |
1:153 |
1 |
| محدود کننده گشتاور |
TL700-2 |
1 |
| زنجیر |
16A-2.5-1200 |
1 |
4. گاز مصرفی کوره ذوب آلومینیوم
مصرف گاز:
1) کمتر از 65N3/ تن آلومینیوم (شرایط زیر باید رعایت شود: محتوای ضایعات در بازگردانده شده
مواد کمتر از 5٪ است، به خصوص زمانی که هیچ قراضه ای وجود ندارد که به راحتی اکسید شود.نسبت مواد ذوب شده است
50٪ برای مواد برگشتی (چگالی 400-500 کیلوگرم / M3) و 50٪ برای شمش.دمای مذاب
مایع آلومینیوم پس از ذوب 750 درجه سانتیگراد است.)
2) کمتر از 58M3 / تن آلومینیوم (عملیات مداوم، بدون مواد روغنی و آبکی، بدون ضایعات آلومینیوم،
30٪ مواد کوره (چگالی 400-500 کیلوگرم / M3)، 70٪ شمش آلومینیوم؛دمای مایع آلومینیوم مذاب،
بر اساس 720 ℃)
3) کمتر از 55M3 / تن آلومینیوم (100٪ برای شمش در عملیات مداوم؛ دمای مایع آلومینیوم پس از
ذوب بر اساس 720 درجه سانتیگراد.)
زمان محاسبه پس از قرار دادن مواد تعیین می شود و مواد اولیه ورودی در هر ساعت بیشتر یا مساوی است.
به حجم ذوب در ساعت.هنگامی که دمای مایع آلومینیوم در کوره ذوب فلز آلومینیوم
رسیده و مایع آلومینیومی است
تخلیه شده، خروجی آب به راندمان ذوب مشخص شده توسط تجهیزات می رسد و حداقل 3
ساعت یک چرخه آماری است، مقدار متوسط را به عنوان استاندارد مصرف انرژی واحد در نظر بگیرید.
6.محدوده تامین
| خیر |
تایپ کنید |
Q'ty |
| 1 |
بدنه تجهیزات |
1 مجموعه |
| 2 |
سیستم احتراق |
1 مجموعه |
| 3 |
دستگاه تشخیص ایمنی احتراق |
1 مجموعه |
| 4 |
دستگاه تشخیص ایمنی احتراق |
1 مجموعه |
| 5 |
لوله کشی هوای کم فشار |
1 مجموعه |
| 6 |
آشکارساز سطح مواد (مایع). |
1 مجموعه |
| 7 |
خطوط برق ثانویه |
1 مجموعه |
| 8 |
دستگاه تغذیه |
1 مجموعه |
| 9 |
دستگاه کابینت کنترل برق |
1 مجموعه |
| 10 |
چرخ دستی غذا |
4 واحد |
