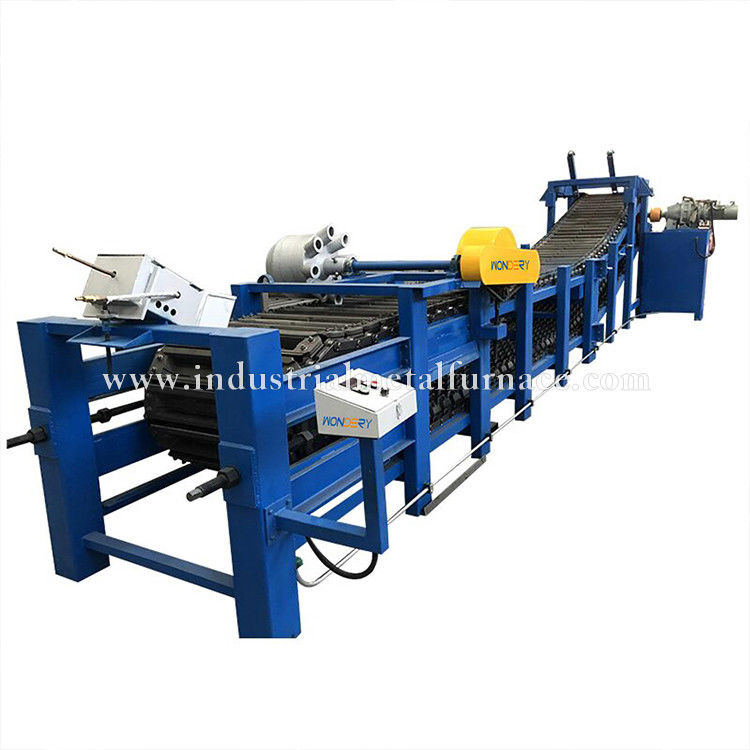

5M ماشین ریختن قطعات مس 30 کیلوگرم کاملا اتوماتیک

5M ماشین ریختن قطعات مس 30 کیلوگرم کاملا اتوماتیک

1استفاده و ویژگی ها

1.1 استفاده از دستگاه

سیستم ذوب و ریختن مس برای تولید کاملا خودکار کنترل شده از درجه 30 کیلو استفاده می شود

قبل از ریختن مایع مس به قالب ریختن اینگوت، قالب ریختن اینگوت باید

این دستگاه می تواند به حداقل 60 درجه سانتیگراد برسد.

الزامات تولید 24 ساعته مداوم و الزامات فرآیند تولید ریختن انبوه مس

1.2 جریان فرآیند:

مایع مس جریان به توزیع کننده از دستگاه ریخته گری اینگوت، آن را به طور مساوی در ریخته گری اینگوت توزیع می شود

قالب ماشین ریخته گری انگل زنجیره ای

1.3 ویژگی های تجهیزات:

دستگاه قالب بندی میله مس، حالت گردش خطی را اتخاذ می کند. بخش انتقال قدرت، چرخ پیین سایکلوئید را اتخاذ می کند.

کاهش دهنده و کنترل سرعت تبدیل فرکانس. قدرت محرک تنها 3.0KW است که صرفه جویی در انرژی بیشتر و

ثابت در عملیات. ابزار به طور مستقیم سرعت ماشین ریخته گری در دقیقه را نشان می دهد.

روش جداسازی مکانیکی.

2.محدوده عرضه

3ترکیب تجهیزات (مجموعه عرضه)

3.1 ماشین ریخته گری اینگوت مس عمدتاً شامل: قالب ریخته گری اینگوت آهن ریخته شده، سیستم کشش عقب، مس

سیستم توزیع مایع، سیستم خنک کننده آب اسپری، دستگاه روغن ساده زنجیره ای، روشن کردن دستی و سیستم پخت

سیستم کنترل الکتریکی، بدن ماشین ریختن اینگوت (از جمله سیستم جداسازی مکانیکی و سیستم انتقال قدرت)

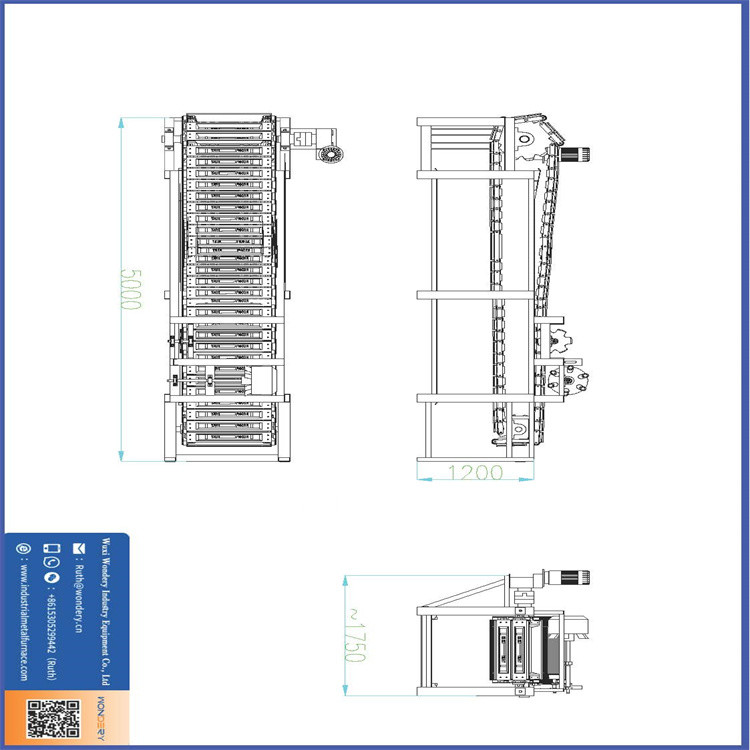

کل طول منحنی در عرض 5 متر است.

ماشین ریختن اینگوت دارای مزایای توزیع خودکار مس ذوب شده، تنظیم سرعت فرکانس متغیر،

بهره وری تولید بالا، وزن یکنواخت اینگوت، درجه بالایی از اتوماسیون، شدت کار کم، عملکرد آسان و

نگهداری ساده. ماشین ریختن اینگوت مطابق با استانداردهای فعلی ملی ساخته شده است.

3.2 قالب اینگوت: قالب اینگوت از آهن انعطاف پذیر QT450 ساخته شده است تا عمر خدمت قالب اینگوت را تضمین کند.

وزن اینگوت 30 کیلوگرم است. 50 قالب اینگوت وجود دارد. قسمت عقب قاب مجهز به یک کتابچه دستی است.

دستگاه کشش برای جبران کشش زنجیره به دلیل گسترش حرارتی.

3.3 سیستم توزیع مایعات مس، 1 مجموعه

3.4 خنک سازی با آب

ماشین ریخته گری اینگوت مجهز به یک سیستم خنک کننده فلوکس با اثر خنک کننده خوب است. قالب اینگوت

با خنک کردن غیرمستقیم در پایین خنک می شود.

3.5 سیستم کنترل الکتریکی

اجزای الکتریکی سیستم کنترل (نمایانگرها، دکمه ها، تماسگرها، سوئیچ های هوا و غیره) انتخاب می شوند.

از مارک های شناخته شده بین المللی مانند Omron، Schneider، Mitsubishi و Siemens.

دستگاه ریخته گری با فرکانس تبدیل تنظیم می شود. ابزار سرعت ریخته گری اینگوت را نشان می دهد.

3.6 ماشین ریختن اینگوت

بدن اصلی ماشین ریختن شامل: بخش انتقال، قاب، جداسازی مکانیکی و غیره است.

3.6.1 بخش انتقال

بخش انتقال شامل یک موتور تنظیم سرعت فرکانس متغیر، یک Reducer، لاغرهای، زنجیرها،

دوچرخه ها و سایر قطعات. زنجیره از فولاد منگنز ساخته شده است. فاصله زنجیره 200 میلی متر است ، صفحه زنجیره ای

ضخامت 8mm است ، مواد 40Mn است ، مواد رول 45 Gr است و قطر 60mm است.

حداقل 3 سال است با توجه به الزامات دستورالعمل. هر مجموعه تجهیزات با دو مجموعه ارائه می شود.

از روغن های اتوماتیک ساده

3.6.2 قاب ماشین ریختن اینگوت

بر اساس استانداردهای ملی، ستون ها از لوله های مستطیل 100*50*4.0 میلی متر ساخته شده اند.

به طور مناسب تقویت شده با توجه به نیازهای تجهیزات برای جلوگیری از تغییر شکل در طول عملیات معمولی ریخته گری

و اطمینان از استحکام و زیبایی کل تجهیزات.

فریم افقی چند قطعه ای با یک قسمت راننده (آخر جدا کردن) و یک قسمت کشنده (آخر ریختن)

3.6.3 مکانیسم از بین بردن قالب اینگوت های مس

ماشین ریخته گری برنج مس، یک سیستم میکانیکی از بین بردن قالب برنج را اتخاذ می کند.

در شرایط عادی، ظرفیت تولید هر خط ریخته گری حدود 1 تن در ساعت است.

4شرایط سایت و خدمات برای هر خط ریختن توسط خریدار ارائه شده است

نیاز به آب و برق:

ولتاژ: حداکثر نوسان (+10% 380V/220V سه فاز چهار سیم/50Hz)

حداکثر کل بار متصل: حدود 3.0 kW (از جمله موتور پمپ تخلیه)

مصرف آب خنک کننده: حدود 3 متر مکعب/ساعت

فشار آب خنک کننده 0.20-0.30MPa؛

دمای آب خنک کننده: دمای طبیعی (حوض خنک کننده گردش خارجی مورد نیاز است،

دمای تخلیه در حدود 60 درجه است.
