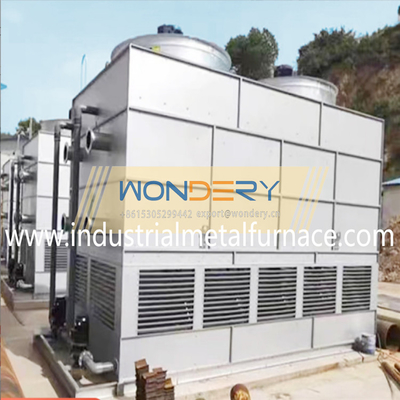

کوره ذوب فلز صنعتی با کارایی بالا برای خاموش کردن گره HRC50-55 2.5-3mm لایه سخت کننده

کوره ذوب فلز صنعتی با کارایی بالا برای خاموش کردن گره HRC50-55 2.5-3mm لایه سخت کننده

1الزامات کاربر

2تجهیزاتSانتخابات،Cقرار دادنDبررسيRمعادلات

ترکیب انتخاب: بر اساس الزامات پیشنهاد شده توسط شرکت شما، توصیه می کنیم

مجموعه کاملی از تجهیزات سخت سازی اندوکشن (قدرت منبع برق اندوکشن

200kW، فرکانس کاری 8-30KHZ) ، از جمله تجهیزات خاص زیر:

3روش عمل:تجهیزات حرکت قطعه کار بالا و پایین برای اسکن

خاموش کردن.

فرآیند خاموش کردن: می توان آن را به صورت دستی یا توسط ربات بارگذاری کرد.

کپسول به مرکز گرمایش محصول، استفاده از برنامه ویرایش شده برای شروع گرمایش خودکار،

تنظیم قدرت مربوطه با توجه به سرعت دمایی در هنگام گرم کردن و زمانی که

گرم کردن تمام شده، گرم کردن را متوقف کنید، خنک شدن را به تاخیر بیندازید، سروهای بالا و پایین را تنظیم کنید.

و پردازش تکمیل شده است. → قطعه کار را بردارید.

الزامات طراحی: تجهیزات باید دارای حالت اتوماتیک و حالت دستی باشند.

الزامات خاص عبارتند از:

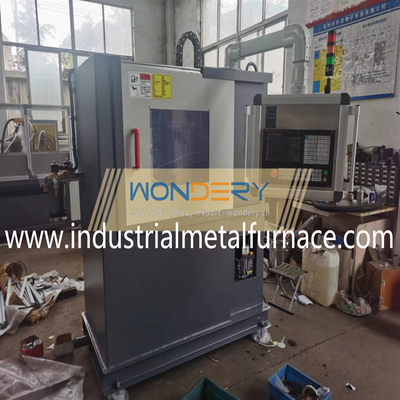

1) ابزار ماشین یک ساختار عمودی ابزار ماشین را اتخاذ می کند.

و عملکردهای خودکار، و ایستگاه کار می تواند چرخش، بالا و پایین.

2) شروع و توقف منبع برق باید دو حالت داشته باشد: "کنترل دستی" و "کنترل از راه دور".

3) فرکانس نوسان منبع برق 8-30KHZ، قدرت 200KW

4) نیاز به دقت موقعیت مجدد پلت فرم متحرک ماشین خاموش کننده

ترانسفورماتور ابزار ≤0.05mm است.

5) کل مجموعه تجهیزات باید دارای عملکردهای کار دستی و خودکار باشد و

پانل کنترل تجهیزات باید دارای یک عملکرد سرعت تنظیم شده باشد.

نیاز به برنامه نویسی و ذخیره سازی عملکردهای خودسرانه و پردازش های متفاوت

پارامترها را می توان بر اساس الزامات فرآیند قطعات مختلف کار تنظیم کرد.

سیستم کنترل باید یک رمز عبور قفل عملکرد برای جلوگیری از پرسنل غیر مجاز داشته باشد

از تغییر پارامترهای فرآیند.

6) رنگ کل تجهیزات: پیش فرض کارخانه باید غالب باشد. هشدار مربوط به ایمنی

رنگ ها باید مطابق با استانداردهای ایمنی ملی مربوطه اجرا شوند.

حس کلی قوی است، آسان برای اشکال زدایی و نگهداری، و طرح لوله نفت،

منبع گاز و خط تامین برق باید معقول، مرتب و زیبا باشند.

دستگاه انتقال باید اقدامات ضد گرد و غبار لازم را انجام دهد.

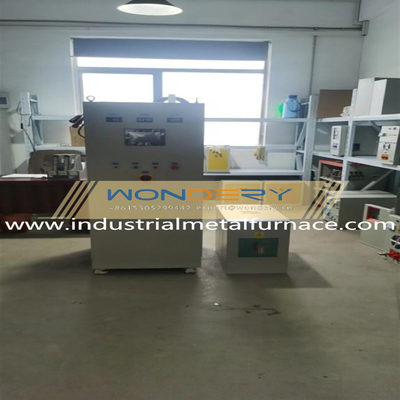

4. منبع برق گرمایش اندوکسی

4.1 پارامترهای فنی

4.2 بخش کنترل تجهیزات: عمدتا از منبع برق، تنظیم کننده،

کنترل تغییر فاز، مدار حفاظت، مدار سازگاری دنباله فاز، محاسبه شروع

مدار، ردیابی فرکانس اینورتر، تشکیل پالس اینورتر، تقویت پالس و

ترانسفورماتور پالس. اجزای اصلی آن استفاده از عملکرد بالا، تراکم بالا، مقیاس بزرگ

مدارهای یکپارچه ای خاص ASIC-2 تولید شده در ایالات متحده، به طوری که مدارهای داخلی

به جز تنظیم کننده همه دیجیتالی شده اند، و قطعه کلاه کش اصلاح کننده نیازی به هیچ

تنظیم، و دارای ویژگی های قابلیت اطمینان بالا، تقارن نبض بالا، قوی

عملکرد ضد تداخل، سرعت پاسخ سریع و غیره و به دلیل توالی فاز

مدار سازگاری، هیچ ترانسفورماتور هم زمان مورد نیاز است، بنابراین کار تنظیم فاز

تسلسل و همگام سازی در طول عیب یابی در محل حذف می شود.

برای اتصال خط دروازه ترانزیستور به ترمینال مربوطه صفحه کنترل،

و بخش اصلاح کننده می تواند به کار گرفته شود.

4.3 حالت شروع حسگر: حالت شروع حسگر فرکانس جاروبرقی است

شروع ولتاژ صفر، به این معنی که در طول فرآیند شروع سنسور، بار

ولتاژ و جریان به تدریج از صفر افزایش می یابد، بنابراین هیچ تاثیر فعلی در

شبکه برق. مدار شروع مجهز به یک مدار شروع تکراری اتوماتیک است.

که باعث می شود نرخ موفقیت شروع 100٪ باشد. مدار ردیابی فرکانس

طرح نمونه گیری میانگین ارزش، که توانایی ضد تداخل اینورتر را بهبود می بخشد.

4.4 ماشه اینورتر: این استفاده می کند فرکانس پاک کردن صفر ولتاژ نرم شروع که تنها نیاز به

یک سیگنال بازخورد ولتاژ فرکانس متوسط را دریافت می کند و به سیگنال فعلی نیاز ندارد

بر روی خازن فرکانس بالا در مدار اسلات.

مدار خود تحریک، که متعلق به مدار بازخورد ارزش متوسط است.

مدار مورد نیاز است به مدار اصلی اضافه شود، هیچ پیش مغناطیس یا پیش شارژ

فرآیند شروع مورد نیاز است، بنابراین مدار اصلی ساده شده است و فرآیند عیب یابی ساده است.

4.5 مدار محدود کننده ولتاژ و جریان: برای محافظت از IGBT، هنگامی که ولتاژ و جریان از

IGBT بیش از مقدار نامی، زاویه پرتاب ترانزیستور در سمت راستگر بلافاصله

تنظیم شده تا به طور خودکار آن را به مقدار نامی محدود کند.

4.6 تمام مدارهای کنترل بر روی یک صفحه مدار چاپی هستند، که به شدت خطاهای ناشی از عوامل خارجی را کاهش می دهد.

ارتباطات تماس

4.7 پارامترهای اجزای کلیدی الکتریکی از طریق شبیه سازی کامپیوتری تعیین می شوند

و توسط آزمايشات ثابت شده که از روش هاي کلاسيک دقيق تر است.

طراحی دقیق تر و قابل اطمینان تر است.

4.8 مدار حفاظت از سنسور

4.8.1 مدار حفاظت از جریان بیش از حد و قطع:

مقدار قطع به طور کلی به 105% از جریان نامی تنظیم می شود و مقدار اضافه جریان به 105% از جریان نامی تنظیم می شود.

به طور کلی به 110 درصد از جریان نامی تنظیم می شود. وقتی که جریان DC به 1.05 برابر

جریان نامی، سیگنال جریان گرفته شده از ترانسفورماتور جریان توسط اینورتر معکوس می شود،

و پالس کلاه کش اصلاح کننده عقب کشیده می شود. به این معنی که زاویه کلاه کش پالس به

کاهش جریان و نقش در قطع جریان بازی می کنند. هنگامی که جریان DC به

1.1 ضرب در حال حاضر نامی، زاویه پرتاب پالس به 150 درجه کشیده می شود، و

برق فرکانس بالا به طور خودکار خاموش می شود.

چراغ نشون دهنده روشن است تا سیگنال هشدار را ارسال کند.

4.8.2 مدار حفاظت از ولتاژ فوق العاده و ولتاژ قطع

مقدار قطع معمولاً به 105% ولتاژ نامی و مقدار ولتاژ بیش از حد تنظیم می شود.

به طور کلی به 110 درصد از ولتاژ نامی تنظیم شده است. وقتی ولتاژ فرکانس بالا به

1.05 برابر ولتاژ نامی، سیگنال ولتاژ گرفته شده از ولتاژ فرکانس بالا

ترانسفورماتور توسط اینورتر معکوس می شود، و پالس پرتاب ریکتیفایر به عقب کشیده می شود.

این است که، زاویه پرتاب پالس تغییر می کند تا ولتاژ را کاهش دهد و نقش در

وقتي که ولتاژ فرکانس بالا به 1.1 برابر ولتاژ نامشخصي رسيد

ولتاژ، زاویه پرتاب پالس به 150 درجه کشیده می شود، و قدرت فرکانس بالا

برق به طور خودکار خاموش می شود. در همان زمان، نور شاخص ولتاژ بالا روشن می شود

يه سيگنال هشدار ارسال ميکنيم

4.8.3 مدار محافظت از کم ولتاژ و از دست دادن فاز

مدار کنترل برق با فرکانس بالا مجهز به تشخیص ولتاژ پایین است

هنگامی که ولتاژ خط ورودی کمتر از 10٪ است، محافظت از ولتاژ پایین

مدار محاصره می کند پالس ماشه ای اصلاح کننده، به طوری که منبع برق فرکانس بالا نمی تواند

شروع شد. هنگامی که سه فاز ورودی AC از دست رفته است، علاوه بر مسدود کردن ریکتیفایر ماشه

نبض، همچنین نور شاخص را برای صدا کردن یک آلارم هدایت می کند.

4.8.4 حفاظت از کمبود آب

اتصال تماس به طور معمول باز از رله فشار آب در سری با فرکانس بالا

مدار کنترل برق. هنگامی که فشار آب کمتر از 1.5kg/cm3 است، کنترل

مدار نمی تواند انرژی داده شود و منبع برق فرکانس بالا نمی تواند روشن شود، بنابراین

نقش در حفاظت از کمبود آب

4.8.5 فرآیند تولید سنسور: کویل سنسور از مس T2 بدون اکسیژن ساخته شده است

لوله پس از گرم کردن ، ترشح شده، صابون شده و با درجه حرارت بالا 167 نوع اسپری شده است

رنگ مقاوم و ضد رطوبت و ضد آب

3.9 تامین کنندگان و منشأ اجزای اصلی منبع برق:
