کوره ای برای ذوب کردن فلزات صنعتی
1.مرور کلی

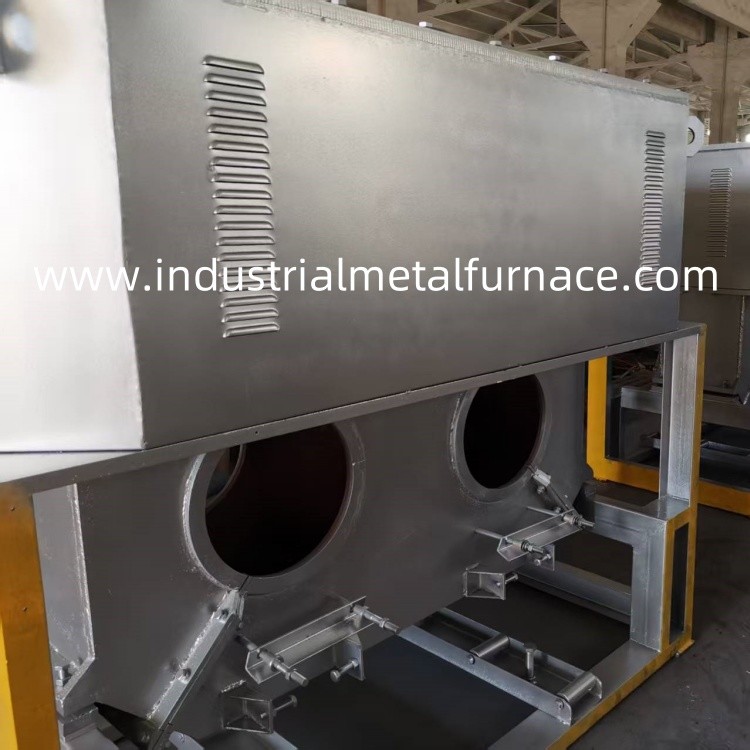

کوره ریخته گری گرانشی 90KW یک طراحی خروجی ذوب دوگانه و یک ساختار بدن دوگانه را اتخاذ می کند.
مزایای این ساختار این است که آن را تعادل دمای خروجی ذوب و هر بخشی از کوره
برای دستیابی به اثرات صرفه جویی در انرژی، و افزایش محدوده مخلوط الکترومغناطیسی برای ایجاد توزیع هر
هدف از کوره گالیزاسیون: ذوب مس، برنز، مس و
سایر آلیاژ های مس برای ذوب و حفظ گرما
2.پارامترهای فنی
پارامترهای فنی کوره ذوب مس 90KW
| نه، نه |
نام |
واحد |
داده ها |
| 1 |
حداقل ظرفیت |
T |
0.1 |
| 2 |
ظرفیت نامی کل |
T |
1.2 ((می تواند با توجه به نیازهای مشتری افزایش یا کاهش یابد) |
| 3 |
قدرت نامی |
KW |
90 |
| 4 |
ولتاژ نامی ایندوکتور |
V |
380 |
| 5 |
مرحله حسگر |
|
3 |
| 6 |
فرکانس سنسور |
هرتز |
50 |
| 7 |
سرعت ذوب شدن |
تن/ساعت |
0.3 |
| 8 |
قدرت عایق بندی |
KW |
50 |
| 9 |
دمای کار نامی |
°C |
1250 |
| 10 |
فاکتور قدرت |
|
0.45 ~ 0.5 ((قبل از جبران خسارت)
0.9~1 ((بعد از جبران خسارت)
|
| 11 |
فشار آب خنک |
بابا |
(2~3) × 105 |
| 12 |
مصرف آب خنک کننده |
تن/ساعت |
7 (طوله ی تحرک: 3)
(جاکت خنک کننده آب: 4)
|
3.اصل کار و ساختار اصلی
3.1 این محصول با استفاده از اصل محرک الکترومغناطیسی طراحی شده است.
هنگامی که یک ولتاژ متناوب به کویل القایی اعمال می شود، یک جریان مغناطیسی متناوب تولید می شود.
مدار مغناطیسی بسته از طریق هسته آهن. این جریان مغناطیسی متناوب باعث ایجاد یک نیروی الکتروموتوری و یک نیروی ثانویه می شود
این جریان از مقاومت بار فلزی عبور می کند و انرژی الکتریکی را تبدیل می کند
به انرژی حرارتی تبدیل می شود که فلز را در شکاف ذوب می کند.
3.2 این محصول شامل یک بدن کوره، یک قاب کوره، یک بدن استفراغ، یک سیستم خنک کننده کوره الکتریکی، یک سیستم خنک کننده کوره الکتریکی
کابینت کنترل و غیره
محدوده ولتاژ کوره الکتریکی: 90V، 120V، 150V، 180V، 210V، 250V، 300V، 380V.

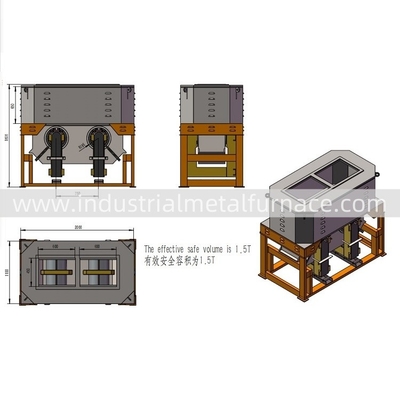

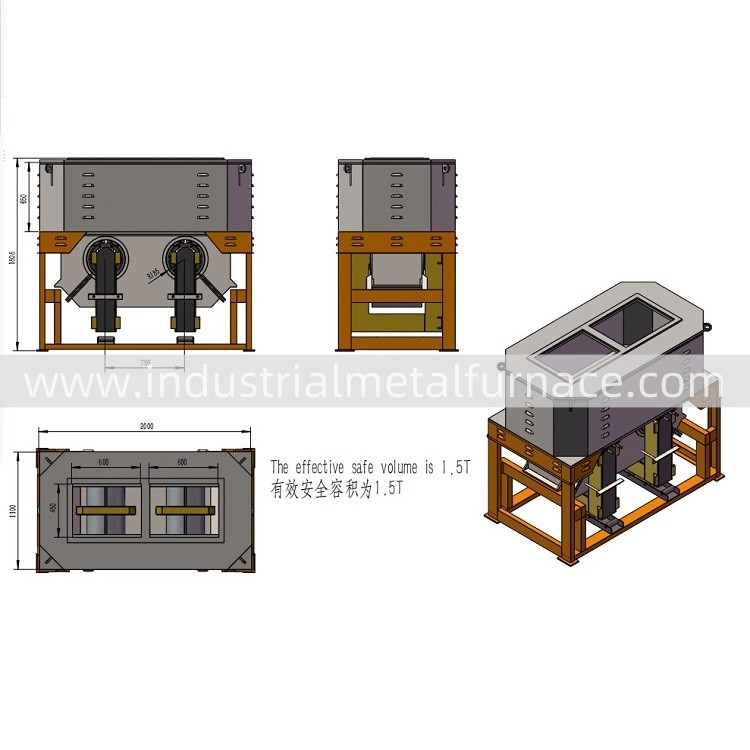

3.3 کوره ذوب مس الکتریکی که توسط گرانش ریخته می شود، از یک ساختار تحرک هسته آهن "بوش" عمودی استفاده می کند. پوسته از
رولد شده وصفحه های فولادی جوش داده شده و حوضچه ذوب شده از آجر های آتش گیر ساخته شده است پس از مواد عایق و مواد آتش گیر
هستندبه هم بسته شده
3.4 بدن محرک شامل دو محرک، دو هسته آهن و دو شکاف ذوب است. پوسته بدن محرک از:
از مواد آتش گیر گره خورده و ژاکت خنک کننده آب است.
مواد و کاهش قدرت از دست دادن پوسته بدن حشره، پوسته حشره از دو نیمه تشکیل شده است، با عایق
ماده در وسط. پوسته بدن است که در هنگام جمع آوری بر روی سطح فلنج بالایی قرار دارد.
3.5 در طول فرآیند ذوب، دمای آب ورودی نباید بالاتر از 35°C باشد، دمای آب خروجی
باید بیش از 55 درجه سانتیگراد باشد و میزان جریان آب باید به طور مکرر اندازه گیری شود.
سطح مورد نیاز، مقیاس باید تمیز شود.
3.6 این کوره ذوب فلز صنعتی مستلزم این است که کیفیت آب خنک کننده باید با الزامات زیر مطابقت داشته باشد:
در محدودهاز 7 تا 8، سختی بیشتر از 7 نیست و کل مواد معلق و جامد محلول
بیشتر از 10 باشد، پس برای جلوگیری از مقیاس آب خنک کننده و مسدود شدن کانال های آب.
5.محدوده عرضه
| نه، نه |
نام |
مقدار |
یادآوری |
| 1 |
پوسته کوره های گره کششی |
1 مجموعه |
کاهش استرس |
| 2 |
مواد آتش شکن |
1 مجموعه |
برای ساخت کوره های تک |
| 3 |
جلیقه آب از فولاد ضد زنگ |
دو تا |
1Cr18Ni9Ti (321) |
| 4 |
سیم پیچ اندوکشن |
دو تا |
|
| 5 |
هسته ی اندیکشن |
دو تا |
واردات از ژاپن، Z10 |
| 6 |
کانال ذوب |
دو تا |
آلیاژ مس |
| 7 |
کابینت الکتریکی 45KW |
دو تا |
نوع سه فاز متعادل و خشک |
