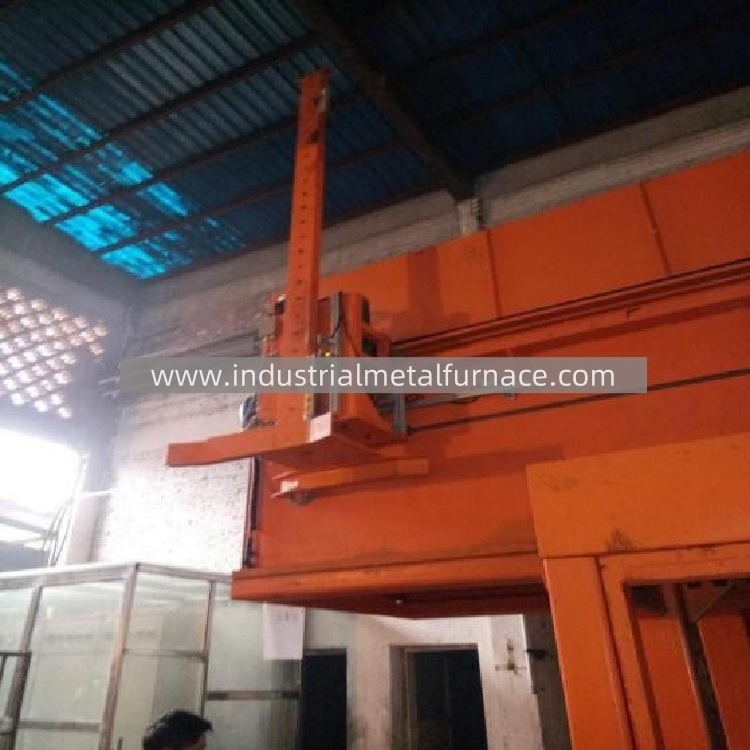

سیستم گالوانیزاسیون سنگین با ساختار ضد تغییر شکل و ساخت ظرف 60 میلی متر

سیستم گالوانیزه سنگین با ساختار ضد تغییر شکل و ساختار دیگ 60 میلی متری


شرکت تجهیزات صنعتی WUXI WONDERY، سیستم گالوانیزه 110 تنی خود را با یکپارچگی ساختاری بی‌سابقه مهندسی کرده است. خود دیگ روی از فولاد تخصصی XG-08 با ضخامت قابل توجه 60 میلی‌متر ساخته شده است—40٪ ضخیم‌تر از استانداردهای صنعت—که مقاومت استثنایی در برابر تنش حرارتی و نفوذ روی را فراهم می‌کند. هر دیگ تحت آزمایش‌های فراصوتی جامع قرار می‌گیرد تا یکپارچگی مواد را تضمین کند، با فلنج‌های تقویت‌شده 200x100 میلی‌متری که پایداری ساختاری را در ناحیه لبه بحرانی که معمولاً تمرکز تنش در آنجا رخ می‌دهد، اضافه می‌کند.

ساختار پشتیبانی کوره از یک سیستم تثبیت‌کننده سه‌لایه نوآورانه استفاده می‌کند. پشتیبانی‌های داخلی از فولاد ضد زنگ 310S با لوله‌هایی به قطر 100 میلی‌متر استفاده می‌کنند که توسط آستین‌های فولادی 100x10 میلی‌متری محافظت می‌شوند و امکان انبساط حرارتی مستقیم را فراهم می‌کنند. اینها به چارچوب‌های تیرآهن H (200x200 میلی‌متر) متصل می‌شوند که در فواصل دقیق 1510 میلی‌متری قرار گرفته‌اند و بار 110 تنی را به طور مساوی در سراسر فونداسیون توزیع می‌کنند. در نهایت، پشتیبانی‌های دیواره خارجی، بارهای باقیمانده را به ساختار ساختمان منتقل می‌کنند و یک شبکه ضد تغییر شکل جامع ایجاد می‌کنند که هندسه دیگ را در تحمل 2 میلی‌متری در طول سال‌ها عملیات حفظ می‌کند.

فناوری عایق‌بندی نشان‌دهنده یک حوزه دیگر از برتری است. کوره از 80 متر مکعب ماژول‌های فیبر سرامیکی در یک پیکربندی دولایه استفاده می‌کند: پتوهای فیبر سیلیکات آلومینیوم درجه 310 برای عایق‌بندی اولیه، که با ماژول‌های فیبر فشرده‌شده 300x300x350 میلی‌متری با 50 میلی‌متر مجاز فشرده‌سازی تکمیل می‌شوند. این سیستم دمای سطح بیرونی را زیر 60 درجه سانتی‌گراد می‌رساند—کاهش تلفات حرارت تابشی تقریباً 70٪ در مقایسه با کوره‌های سنتی با آجر—در حالی که طراحی مدولار امکان تعویض سریع بخش‌های جداگانه را بدون خاموش کردن کامل کوره فراهم می‌کند.
