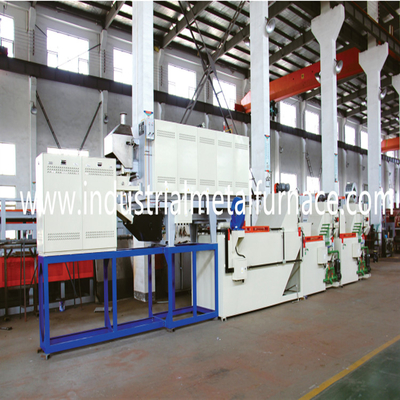

90-130کیلوگرم PER ساعت کوره مقاومتی تسمه مشبک برای اتصال دهنده ها

1. نیاز خریدار

1.1 محصول: بست.

فرآیند 1.2: خاموش کردن، تمیز کردن، معتدل کردن.

بهره وری 1.3: حدود 90-130 کیلوگرم در ساعت

1.5 با توجه به نیاز خریدار، ما توصیه می کنیم

یک کوره مقاوم در برابر تسمه مشبک با اندازه موثر 300*3200*5 میلی متر.

2. پارامترهای اساسی خط کوره عملیات حرارتی

منبع تغذیه: 380 ولت، 3 فاز، 50 هرتز؛

منبع تغذیه کل خط: 190KW;

وزن کل تجهیزات: 18000 کیلوگرم

طول کل کوره: حدود 19500 میلی متر؛

جریان فرآیند: کوره خاموش کردن → مخزن کوئنچ → دستگاه تمیز کردن →

کوره معتدل و سیستم کنترل الکتریکی؛

3.ویژگی ها

3.1 کوره عملیات حرارتی تکنولوژی خارجی را جذب می کند.کوره

در چین ساخته شده است، اما از برند خارجی با کیفیت بالا برای قطعات کلیدی استفاده می کند.

آو کیفیت کلی کوره به سطح بین المللی می رسد.

3.2 کوره عملیات حرارتی کمربند مش از کوره خاموش کننده تشکیل شده است.

مخزن خاموش کردن، ماشین تمیز کردن، کوره تمپرینگ و سیستم کنترل الکتریکی.

4. پارامترهای تجهیزات

4.1 درجه حرارت

کوره کوره کوئنچ تانک تمیز کردن دستگاه کوره تمپرینگ

820 × 920 ℃ 40 ～ 80 ℃ 40-60 ℃ 300-650 ℃

4.2 بهره وری

خاموش کردن: 90-130 کیلوگرم در ساعت (متغیر با شکل محصول، وزن و وضعیت انباشته شدن)

4.3 جو

کوره خاموش: متانول و پروپان.

کوره معتدل: هوا؛

4.4 کوره خاموش کننده نوع تسمه مش

عرض تسمه مشبک 300 میلیمتر

طول منطقه کار: 3200 میلی متر

ارتفاع کار: 50 میلی متر

4.5 تانک کوئنچ

عرض تسمه مشبک: 500 میلیمتر

عمق مخزن: 1700 میلی متر

عرض مخزن: 1200 میلی متر

طول مخزن: 3200 میلی متر

4.6 ماشین تمیز کردن

عرض تسمه مشبک: 500 میلیمتر

طول موثر: 2400 میلی متر

4.7 کوره تمپرینگ

عرض تسمه مشبک: 500 میلیمتر

طول موثر: 4000 میلی متر

ارتفاع موثر: 80 میلی متر

5. مشخصات فنی در هر واحد

کوره خاموش کننده کمربند مشبک　　

کوره خاموش کننده کمربند مشبک بخش کلیدی خط تولید است.شامل می شود

بدنه کوره، آستر، صدا خفه کن، صفحه پایین، دستگاه محرک تسمه مشبک، گرمایش

دستگاه و دستگاه کنترل دما

1 پارامترهای اصلی:

پهنای کوره تسمه مشبک کربورسازی: 300 میلی متر

طول منطقه گرمایش: 3200 میلی متر

کنترل دما: کنترل PID 4 منطقه ای.

توان نامی: 70KW;

یکنواختی دمای کوره:≤±5℃;

یکنواختی دما برای همان بخش:≤±3℃;

افزایش دمای دیواره بیرونی کوره: ≤50℃

دستگاه رانندگی تسمه مشبک 2

درایو تسمه مشبک پشتیبانی همزمان توسط کف کوره را می پذیرد

صفحه در حالت حرکت رفت و برگشتی، به طوری که تسمه مشبک تحمل می کند

حداقل کشش در دمای بالا

سرعت رانندگی تسمه مش 2.1: 30 تا 150 میلی متر در دقیقه، تنظیم سرعت تبدیل فرکانس.

کمربند مش 2.2: 300 * 13200 * 1.2 / 1.8 میلی متر، SUS314، 1 قطعه;

2.4 دنده کاهنده 0.75 کیلووات، 1 مجموعه;

مخزن 2.5 صدا خفه کن SUS310، 1 مجموعه.

صفحه زیرین کوره متحرک 2.6، 1Cr25Ni20Si2، SUS310 (ریخته گری دقیق)، 1 قطعه؛

2.7 پاساژ برگشت، 1 مجموعه;

2.8 مخزن آب، 1 مجموعه;

3 مواد حفظ حرارت

3.1 دیوار داخلی سقف اندود شده استوارداتیبلوک های سرابونکت با دمای بالا

3.2 دیوارهای جانبی کوره با مقاومت الکتریکی اندود شده اندوارداتیحرارت با دمای بالا

تخته های نگهداری

3.3 کف کوره نوار نقاله مشبک با حرارت با کیفیت ساخته شده است

آجرهای حفاظتی

3.4 عنصر گرمایش پایین کوره نوع تسمه ای که آجرها را در خود جای می دهد زیاد است

آجرهای تغییر شکل آلومینا، در مجموع 8 قطعه.

صفحه زیر مخزن 3.5 صدا خفه کن (سیلیکون کاربید) 8 عدد.

4 دستگاه گرمایش

سیم مقاومت، Cr15Al5، £ 35، 77 قطعه؛

سیم مقاومت، Cr15Al5، 19 میلی متر، 2 قطعه؛

لوله چینی، مواد آلومینا بالا، 154 قطعه;

• دستگاه دود (حذف گازهای زائد از کوره و مخزن کوئنچ)

اگزوز فن (0.25KW)، 1 مجموعه؛

جفت حرارتی نوع K WRN130 4 عدد;

6. کوره در داخل جو

فلومتر متانول، 1 مجموعه;

دبی سنج پروپان، 1 مجموعه;

فلومتر گاز مرجع، 2 مجموعه;

پمپ هوا، 4 وات، 2 مجموعه;

پروب اکسیژن، TC-K-06، 1 عدد؛

شیر برقی، 1/4، 1pc;

7. دستگاه کنترل دما

کوره تسمه نقاله مشبک با 4 ناحیه دما تنظیم شده است.کوره با PID کنترل می شود، و

هر منطقه با آمپرمتر برای بررسی عملکرد گرمایش هر منطقه تنظیم شده است.

دما و پتانسیل کربن توسط دمای هوشمند کنترل می شود

کنترل کنندهروش خودکار و دستی موجود است.

دما با دمای بیش از حد و دمای پایین بصری تنظیم می شود و

هشدار صوتی و زنگ شکستگی زوج حرارتی. سیستم رانندگی با تنظیم شده است

هشدار بصری و شنیداری خطای رانندگی غیرعادی

کنترل کننده دما، 4 مجموعه;

جفت حرارتی WRN120 نوع K 4 عدد;

8. Quenching Tank

بدنه مخزن از بدنه مخزن، دستگاه بالابر، دستگاه گرمایش، سرمایش تشکیل شده است

دستگاه و دستگاه کنترل دمامحیط کوئنچ روغن خاموش کننده روشن است.

1 بدنه مخزن: بدنه مخزن توسط صفحه فولادی و فولاد مقطعی به صورت متراکم جوش داده می شود

روش جوشکاری

ظرفیت مخزن: حدود 4000 لیتر، 1200 * 1700 * 3600 میلی متر (W, D, L)

دستگاه بالابر، 1 مجموعه;

کمربند مش مکانیزم انتقال زنجیره ای را اتخاذ می کند.

پایه بالابر SUS304 1 عدد;

عرض تسمه مش: 500 میلی متر؛

چرخ زنجیر و زنجیر: P=50.8mm، SUS304، 4 مجموعه؛

بلبرینگ، UCT، UCP/208، 4 مجموعه؛

تسمه مش: 500*13250*1.2/2.8mm، SUS304، 1 قطعه؛

صفحه محافظ V شکل، 500 * 50 * 40 میلی متر، 1 مجموعه;

دنده کاهنده رانندگی، 0.55 کیلووات، 1 مجموعه;

سرعت تسمه مش: 3-15 دقیقه (کنترل اینورتر میتسوبیشی)؛

محافظ اضافه بار، 1 مجموعه;

سیستم گردش مایع خاموش کننده

پمپ گردش خون، 2.2 کیلو وات، d = 50 میلی متر، 1 مجموعه;

مبدل حرارتی نوع خنک کننده هوا، 1 مجموعه;

دستگاه گرمایش

بخاری: 380V/4KW، 6 قطعه;

نوع لوله ای تبادل حرارتی سبک W: d=25mm (با استفاده از گرمای خاموش کردن

روغن برای گرم کردن مایع تمیز کننده)، 1 مجموعه؛

جفت حرارتی PT100 1 عدد;

کنترل کننده دما، 1 مجموعه;

کنترل کننده سطح

کنترل کننده سطح می تواند سطح حد بالا و پایین را با زنگ هشدار کنترل کند.

کنترل کننده سطح، UK-03، 1 مجموعه;

فن خشک کن، 0.75 کیلو وات، 1 مجموعه;

دستگاه تشخیص رانندگی، 1 مجموعه;

دستگاه آبکشی کمربند مشبک 9

دستگاه شستشوی کوره تسمه مشبک پیوسته با 3 کار طراحی شده است

موقعیت ها، 1 برای تمیز کردن غوطه ور در آب گرم، 1 برای پاشش آب گرم، و 1 برای

خشک کردن هوادستگاه مجهز به نازل های قوی است.

1 نوع: غوطه وری کمربند مشبک و نوع تمیز کردن جت؛

دستگاه رانندگی تسمه مش 2 متشکل از پایه حمل و نقل، زنجیره انتقال،

چرخ زنجیر، تسمه مشبک و دنده کاهنده رانندگی.

عرض تسمه مشبک: 500 میلیمتر

تسمه مش: 500*6600*1.2/2.8mm، 1 قطعه;

چرخ زنجیر و چرخ زنجیر، P=50.8mm، 1 مجموعه؛

بلبرینگ، UCT/UCP208، 4 مجموعه;

دنده کاهنده، 0.75 کیلووات، 1 مجموعه;

3 مخزن تمیز کننده از صفحات فولادی ساخته شده است.شامل آب گرم می باشد

سیستم تمیز کردن اتاقک و اسپری

ظرفیت مخزن: 200 لیتر

دستگاه شستشو با آب صابون

پمپ شستشو: 1.5kW d = 40mm، 1 مجموعه;

سوراخ زباله: 1 قطعه؛

4 کنترل دما

دستگاه گرمایش الکتریکی: 380 ولت / 4 کیلووات، 6 قطعه;

قدرت گرمایش: 24Kw;

جفت حرارتی دما، PT100، 1 قطعه;

کنترل کننده دما، 1 مجموعه;

دستگاه تامین خودکار تکمیل آب، 1 گروه;

جداکننده روغن و آب نوع سرریز 1 ست;

پمپ تکمیل روغن، 370 وات، 1 مجموعه;

دستگاه تشخیص عیب رانندگی، 1 مجموعه;

10. کوره تمپرینگ تسمه مش

کوره تمپرینگ تسمه مشبک قطعات را از دیواره بالا و پایین خود گرم می کند.

هر منطقه گرمایش دارای 1 فن گردش هوا برای بهبود یکنواختی دما است

داخل کورهتسمه مش از مکانیسم انتقال غلتکی پشتیبانی می کند.

1 پارامترهای اصلی

عرض تسمه مشبک 1.1: 500 میلی متر

طول منطقه گرمایش 1.2: 4000 میلی متر

توان نامی 1.3: 48 کیلو وات

1.4 کنترل گرمایش: کنترل PID 2 منطقه ای.
1.5 یکنواختی دمای کوره:≤±5℃، افزایش دمای دیواره بیرونی کوره: ≤45℃.

2 پایه جلو

استند جلو میز ورودی کوره دمپر است.از آن تشکیل شده است

قاب و غلتک های پشتیبانی

2.1 اندازه پایه جلو: 1500 * 700 * 980 میلی متر

غلتک پشتیبانی 2.2، 219 میلی متر، 1 مجموعه؛

غلتک پشتیبانی، 89 میلی متر، 1 مجموعه؛

3. بدنه کوره

بدنه کوره تمپرینگ از پوسته و قاب پایه ساخته شده است.از 5 میلی متر ساخته شده است

ورق فولادی و فولاد مقطعی 10#.

اندازه بدنه کوره معتدل: 4000*1375*1760mm;

11. صفحه پوشش بالای کوره در بخش هایی ساخته شده است تا آسان شود

نگهداری.

4. مشبک کمربند رانندگی دستگاه

4.1 کمربند مشبک توسط قاب پشتیبانی هدایت می شود.تسمه مشبک از عقب است

نوع، و بنابراین حداقل نیروی کششی را در دمای بالا تحمل می کند.

سرعت رانندگی تسمه مش 4.2:: 30 تا 120 میلی متر در دقیقه، کنترل اینورتر.

تسمه مش 4.3: 500*14000*1.2/1.8mm SUS304S 1 قطعه;

قاب پشتیبانی 4.4، 500 * 4000 میلی متر، SUS304، 1 مجموعه؛

4.5 زنجیر و چرخ زنجیر، P = 19.05 میلی متر، 1 مجموعه.

کاهنده 4.6، BWEY121-43*43-0.75kW، 1 مجموعه؛

5. مواد حفظ حرارت

5.1 دیوار از آجر حفظ حرارت سبک + پتو فیبر آلومینیوم سیلیکات استفاده می کند.

5.2 پایین از آجر حفظ حرارت سبک + تخته فیبر آلومینیومی سیلیات استفاده می کند.

5.3 بالای بدنه کوره از پنبه الیاف آلومینیوم سیلیکات استفاده می کند.گرما

مواد نگهدارنده در اطراف مجرای هوا پیچیده شده است.

5.4 چسب مورد استفاده از نوع 1000 درجه حرارت بالا می باشد.

6. دستگاه گرمایش

لوله های تابش گرما در قسمت بالایی و پایینی بدن نصب می شوند.

6.1 لوله های تابش حرارتی الکتریکی، 220 ولت / 1.0 کیلووات، 24 قطعه;

6.2 کنترل کننده دما، هانیول، 2 مجموعه.

جفت حرارتی 6.3 نوع K 2 عدد;

7 عدد فن گردشی فن آوری وارداتی 2 ست;

شفت پره 7.1، 55 میلی متر SUS304، 2 قطعه؛

پره های سانتریفیوژ 7.2، 320، SUS304، 2 قطعه;

بلبرینگ 7.3، (NSK) UCFY211/209، 2 مجموعه;

موتور 7.4، 1.5 کیلووات، 2 مجموعه؛

مخزن خنک کننده روغن 7.5، 2 عدد.

دستگاه تشخیص رانندگی تسمه مش 7.6، امرون، 1 گروه;

12. کنترل الکتریکی کامپیوتری

سیم کشی جمعی کابینت کنترل برق

کابینت کنترل برق 600*700*2000mm 5 عدد;

کوره تسمه نقاله مشبک پیوستهتوسط PLC که کنترل می کند نظارت می شود

دما، سطح مایع و دستگاه رانندگی.سیستم کنترل دارای سیستم صوتی است

و هشدار بصری، سیستم قفل ایمنی و صفحه نمایش شبیه سازی برای مشاهده

عملکرد کوره در زمان واقعیهر واحد دارای عملکرد تک حرکتی است

و پیوند.هنگامی که یک وضعیت بلوک مواد وجود دارد، تسمه مش هر واحد

می تواند در جهت عقربه های ساعت یا خلاف جهت عقربه های ساعت حرکت کند.مخزن خاموش کننده می تواند حرکت را متوقف کند

به طور موقت برای فرآیند همدما.
