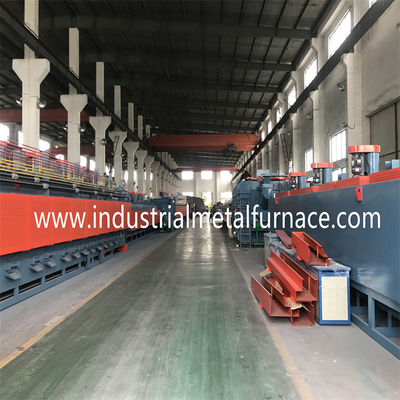

960 کیلووات برق گاز طبیعی زنجیر نوع مشبک تسمه کوره

1. الزامات مشتری

قطعاتی که باید درمان شوند: میله تثبیت کننده.

مواد: 55Cr3,50CrV4,60SiCr7,54SiCr6.

فرآیند: تمپر کردن میله تثبیت کننده؛

خروجی: 1000-1500 کیلوگرم در ساعت (متغیر با اندازه محصول، شکل و

سایر شرایط متالورژی)؛

2.مشخصات تجهیزات

بر اساس الزامات فوق، ما مش نوع زنجیره ای را توصیه می کنیم

کوره حرارتی تسمه ای گاز سوز 1500*14000*200 میلی متر.

3. پارامتر فنی اصلی

نوع کوره: کوره تسمه مشبک نوع غلتکی پشتیبانی.

توان کل تجهیزات: 960 کیلووات (قدرت گاز طبیعی)؛

منبع تغذیه: 3p-380v، 50Hz

طول کل تجهیزات: حدود 168000 میلی متر؛

وزن کل تجهیزات: 32000 کیلوگرم

4. مشخصات فنی

4.1 ظرفیت تولید (تمپر): 1000-1500 کیلوگرم در ساعت (خروجی متفاوت است

با شکل و اندازه قطعه کار، وزن تک تکه و

شرایط انباشتگی)

4.2 درجه حرارت 350 ~ 500 ℃;

4.3 اندازه امتیاز تجهیزات:

عرض تسمه مشبک: 1500 میلیمتر

طول گرمایش: 14000 میلی متر

ارتفاع موثر: 200 میلی متر

5. توان و مصرف متوسط ​​خط تولید

منبع تغذیه برق

برق: 380 ولت ± 10 درصد سه فاز AC 50 هرتز

قدرت اندازه گیری و کنترل: 220 ولت ± 10٪ 50 هرتز

قدرت انتقال و سایر تماس ها: حدود 22 کیلو وات

توان عملیاتی معمولی: حدود 18 کیلووات

فشار عرضه گاز طبیعی: 0.5-1bar.ارزش حرارتی: 8400 کیلو کالری در متر مکعب.

قدرت گاز طبیعی کوره تمپر: 960 کیلووات;

مصرف واقعی: حدود 15-20m3/1000kg.

6. مشخصات فنی کوره تسمه مشبک

کوره تسمه مشبک گرمایش فوقانی و هر گرمایش را اتخاذ می کند

منطقه مجهز به یک فن گردشی برای دستیابی به دمای یکنواخت در

کورهتسمه مش از طریق غلتک های پشتیبانی هدایت می شود.

6.1 پارامترهای اصلی

عرض تسمه مش 6.1.1: 1500 میلی متر

6.1.2 طول منطقه گرمایش: 14000 میلی متر

توان نامی 6.1.3: 960 کیلووات

6.1.4 کنترل گرمایش: 56 منطقه;کنترل نبض؛

6.1.5 یکنواختی دمای کوره: ≤± 5 ℃؛ دمای سطح دیوار

صعود: ≤ 45 ℃;

6.2 بدنه کوره

پوسته کوره: 14000 * 2400 * 1860 میلی متر، ساخته شده از صفحه و بخش فولادی 6 میلی متر

فولاد، و پوشش کوره به چند قطعه تقسیم می شود، قابل جابجایی و

ساده در نگهداری.زیر فریم با لوله مربع 100 * 100 میلی متر جوش داده می شود

و فولاد 100# کانال.قسمت جلویی بدنه کوره ارائه شده است

یک قاب جلویی

دستگاه رانندگی تسمه مشبک 6.3

6.3.1 انتقال تسمه مش برای انتقال قطعه کار پذیرفته شده است.

6.3.2 تسمه مش پشتیبانی از گیربکس غلتکی و نوع رانندگی عقب را به تصویب می رساند

کمربند مشبک را در دمای بالا تحمل کنید.

سرعت انتقال تسمه مش 6.3.3: 30 ~ 120 دقیقه، اینورتر میتسوبیشی ژاپن.

تسمه مش 6.3.4: 1500*34000*2.0/3.0mm SUS304 ماده 1

کاهنده 6.3.5: ASX120-155-1.5kW، 1 مجموعه.

غلتک های پشتیبانی 6.3.6: 50 میلی متر، SUS304، 56 قطعه؛

6.3.7 صندلی آلیاژ آلومینیوم، 112 عدد;

زنجیر و چرخ دنده 6.3.8: P=25.4mm، 1 مجموعه;

بلبرینگ 6.3.9، UCP207، 112 مجموعه;

6.4 مواد عایق حرارتی: آجر عایق + فیبر نسوز.

6.4.1 بالا از پنبه الیاف آلومینیوم سیلیکات پیچیده شده با SUS304 استفاده می کند

صفحه فولادی ضد زنگ به عنوان هود راهنمای هوا.ضخامت آستر 280 میلی متر است.

6.4.2 دیوار کوره از آجر عایق T3-08 + سرا پتو 1260 استفاده می کند.

و ضخامت آستر 330 میلی متر است.

6.4.3 آجر عایق T3 + تخته سیلیکات کلسیم 1000 در

کف کوره و ضخامت پوشش کف کوره 250 میلی متر است.

6.4.4 سیلیکاژل به عنوان چسب نسوز استفاده می شود که دارای

ویژگی هایی که هر چه دما بیشتر باشد، تماس قوی تر است

سطح است.

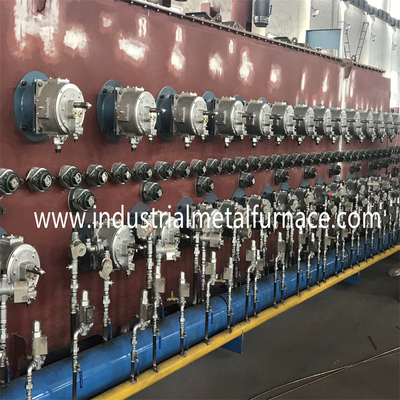

6.5 دستگاه گرمایش

6.5.1 کلیه خطوط لوله اصلی گاز طبیعی با جوش یا فلنج به هم متصل می شوند.

و اتصالات رزوه ای با درزگیر مخصوص آب بندی می شوند.تشخیص نشتی است

پس از نصب خط لوله انجام می شود.دبی سنج گاز طبیعی منطبق نصب شده است

در ورودی خط لوله گاز طبیعیسیستم حفاظت از دمای محدود تنظیم شده است

محفظه احتراق و کوره هر منطقه برای تنظیم دمای حفاظت محدود.

هنگامی که دما از کنترل خارج شد و بسیار بالا بود، می تواند گاز را قطع کند

سیستم و امکانات ایمنی مربوطه به موقع

6.5.2 در صورت خرابی سیستم گاز و دمای بیش از حد مجاز، لازم است

به طور خودکار شیر اصلی گاز را به موقع قطع کرده و آلارم صوتی و تصویری می دهد.

6.5.3 سیستم کنترل احتراق

هر مجموعه مشعل پرسرعت مجهز به SIC65HB پایدار و قابل اعتماد است

کنترلر مشعلعملکردهای پاکسازی، احتراق، تشخیص شعله و شعله

حفاظت در سیستم کنترل تکمیل می شود و کنترل کننده در محل تکمیل می شود

عملکردهای احتراق، تشخیص شعله و راه اندازی در محل.هر مشعل است

مجهز به یک دستگاه هشدار شعله ور برای تحقق بخشیدن به مانیتورینگ شعله ور خودکار و

حفاظت از بسته شدن شیر خاموش.هنگامی که مشعل خاموش شد یا بد سوخت،

سیستم کنترل بلافاصله شیر برقی گاز طبیعی را در مقابل قطع می کند

مشعل و زنگ هشدار بدهد.در عین حال تمام شیرها به صورت الکتریکی بسته می شوند که

در صورت قطع برق برای جلوگیری از حوادث به طور خودکار شیرها را قطع می کند.

سیستم کنترل خودکار حالت کنترل پالس روشن و خاموش پیشرفته را اتخاذ می کند،

که دارای مزایای کنترل دقیق دما، بهبود

یکنواختی دمای لوله های تابش و ایجاد دمای کوره

یکنواخت ترخروجی کنترل دمای کوره عملیات حرارتی نوار نقاله 220 ولت است

موقعیت سوپاپسیگنال کنترل به کنترلر مشعل از طریق PLC مطابق با ترموکوپل

سیگنال و عملکرد PID، به منظور کنترل احتراق و توقف مشعل.

زمانی که دمای واقعی کوره بسیار کمتر از کوره تنظیم شده باشد

درجه حرارت، مشعل ها در کل منطقه کنترل دما در یک آتش سوزی بزرگ می سوزند.

هنگامی که دمای واقعی کوره به دمای تنظیم شده کوره نزدیک است،

PLC تعداد مشعل های احتراق را از طریق عملیات PID کاهش می دهد.این

مشعل هایی که احتراق را متوقف می کنند توسط PLC کنترل می شوند و به طور خودکار متوقف می شوند

برای بهبود یکنواختی دمای کوره.در همان زمان، نسبت زمان

احتراق و خاموش شدن هر مشعل را می توان در PLC تنظیم کرد.نسبت هوا به گاز

و هماهنگ سازی هوا و گاز در حین احتراق مشعل توسط مشعل کنترل می شود

شیر متناسب هوا و گازهنگامی که شیر برقی هوا باز می شود، حجم هوا

افزایش می یابد و دریچه متناسب هوا و گاز به طور خودکار باز می شود

زمان افزایش عرضه گاز و بالعکس.هر مشعل مجهز به

یک دریچه متناسب هوا و گاز برای درک احتراق متناسب مشعل

هوا و گاز و دارای هماهنگی هوا و گاز است.علاوه بر این، هوا گاز

شیر تناسبی همچنین دارای عملکرد تثبیت کننده فشار برای ساختن است

فشار در خط لوله گاز پایدارتر است.

مشعل گاز طبیعی 6.5.4: SIC-65, 60kW, 16pcs;

لوله تابشی: 120 میلی متر، 16 عدد؛

6.5.5 کنترل کننده دما هوشمند: هانیول، 6 مجموعه.

ترموکوپل 6.5.6: نوع WRN430-800-K، 6 عدد;

6.6 فن گردشی اجباری، 6 مجموعه;

پره های متصل به شفت، 500 میلی متر SUS304، 6 مجموعه.

بلبرینگ (NSK)، UCFY211209، 12 مجموعه؛

موتور، 2.2 کیلووات، 6 مجموعه;

دستگاه خنک کننده هوا 6 مجموعه;

سوئیچ اندازه گیری چرخش، 6 مجموعه;

سوئیچ تشخیص خطا 6.7 انتقال، امرون، ژاپن، 1 مجموعه.

7. کابینت کنترل

اندازه کابینت: 600*700*2000,1 ست;

کوره عملیات حرارتی دارای یک PLC برای کنترل مرکزی عملیات است.

افزایش دما، انتقال و سایر خطاها، شنیداری و بصری

قفل هشدار و ایمنی و یک صفحه نمایش لمسی برای مشاهده کار

شرایط در هر زمان
