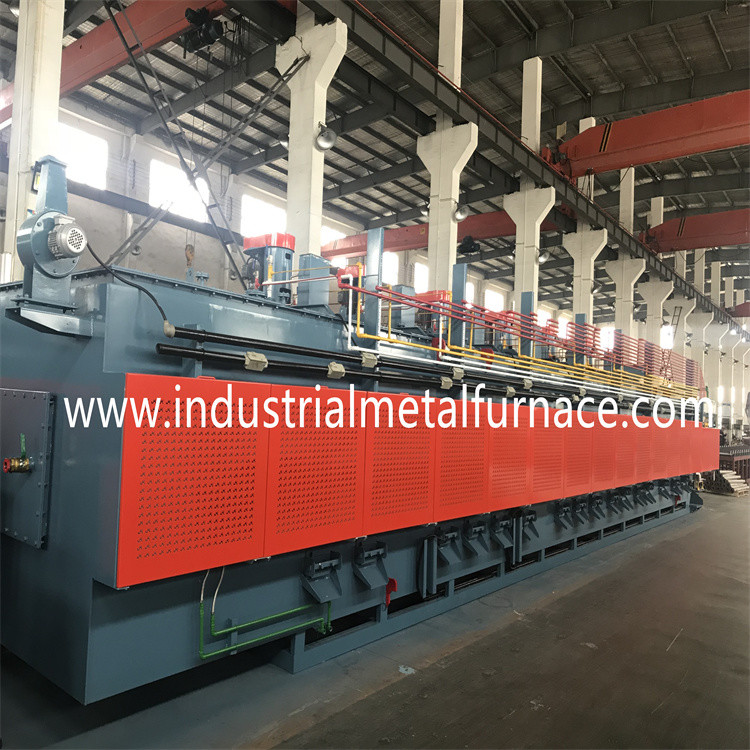

کوره تسمه مشبک گرمایش الکتریکی پیوسته 40400

1.خط کوره عملیات حرارتی شامل موارد زیر است:

ساز بین بردنافاورنس→ ساز بین بردنسیروغن زدنتیank→ پست دیچرب کردن

وسیتکیه دادنتیank→ سیپیوستهاچotآirمعتدل کردن افاورنس→

آخودکارتیدرجه حرارتسیکنترل کنیدپآنل.

(1) توان کل: حدود 170 کیلووات (از جمله توان کمکی)؛

(2) طول کل: حدود 23 متر.

(3) وزن کل: حدود 22000 کیلوگرم؛

2 بعدیپارامترهای فنی اصلی کوره تسمه نقاله مشبک

ظرفیت: کوئنچ و تمپر حدود 130-180 کیلوگرم در ساعت، کربوریزاسیون است.

حدود 60-120 کیلوگرم در ساعت، و خروجی با شکل، اندازه و انباشته شدن متفاوت است

از قطعه کار قطعات کار: ابزار سخت افزاری، قطعات استاندارد و غیره.

3.مشخصات فنی در هر واحد

کوره خاموش کننده　　

3-1.مشخصات

4. خاموش کردنتانک

4-1.استشدید

کوره تسمه مشبک 4-1-1: B=600mm مواد:204, 1pc, ¢1.6*¢1.6*hem 30 05075-AL

4-1-2 انتقال: N=1.5KW، I=450، P=25.4 All، موتور Nanfang + کاهنده Xintao

(از جمله محدود کننده گشتاور)؛

4-1-3 پمپ خنک کننده: 5.5HP×3"، 1 مجموعه، شانگهای جیاجین.

4-1-4 پمپ گردشی: 5.5HP×3”، 1 مجموعه، شانگهای جیاجین.

4-1-5 مبدل حرارتی صفحه ای: (20 متر²)، 1 مجموعه، تبادل حرارتی Yuanxiang;

4-1-6 نوار بالابر از آلیاژ آلومینیوم، 1 مجموعه، ساخته شده شگفت انگیز ساخته شده است.

6. ارسال کنیدمخزن چربی زدایی و تمیز کردن

6-1.استشدید

تسمه مشبک 6-1-1: جنس: W=400mm, 1PC, ¢1.6*¢ 2.0 hem 30 05075-AL;

6-1-2 انتقال: N=0.75KW، I=450، P=19.05 1 pc، موتور Nanfang + کاهنده Xintao

(از جمله محدود کننده گشتاور)؛

6-1-3 پمپ اسپری: N＝2.2kw، 1 pc، Jiajin;

6-1-4 موتور جداسازی آب روغن: N=0.10KW، 1 مجموعه، سفارشی.

6-1-5 گرمایش الکتریکی: N = 18.9KW، 3 عدد، سفارشی.

کوره تمپرینگ

7-1.مشخصات

7-1-1 دمای کار: ≤ 650 ℃;

7-1-2 قدرت گرمایش نامی: حدود 80-95KW.

7-1-3 تعداد بخاری: 81 ست;

7-1-4 تعداد زون: 3 زون;

7-1-5 طول کوره گرمایش: 6000mm;

7-1-6 طول قفسه خروجی: 1000 میلی متر;

عرض کمربند مش 7-1-7: B＝600mm (مواد SUS304)؛

7-1-8 وزن کل بدنه کوره: حدود 7 تن;

7-1-9 عرض کل بدنه کوره: حدود 1825 میلی متر;

7-1-10 انتقال: N= 0.75KW، I = 1800، P = 25.4;

7-1-11 فن: N= 3-1.5kw;

7-1-12 یکنواختی دمای کوره: ± 6 ℃;

7-1-13 دقت کنترل دما: ± 1 ℃;

7-1-14 دمای دیواره کوره: ≤ 40 ℃ + دمای اتاق (سمت انتقال)؛

کنترل الکتریکی

8. اجزای اصلی

9.سیستم کنترل خودکار غلظت کربن O2 نقطه ای

ولتاژ 220-380 ولت × یک Ф× 50 هرتز؛

1. کنترل کننده پتانسیل کربن CP، 1 عدد.

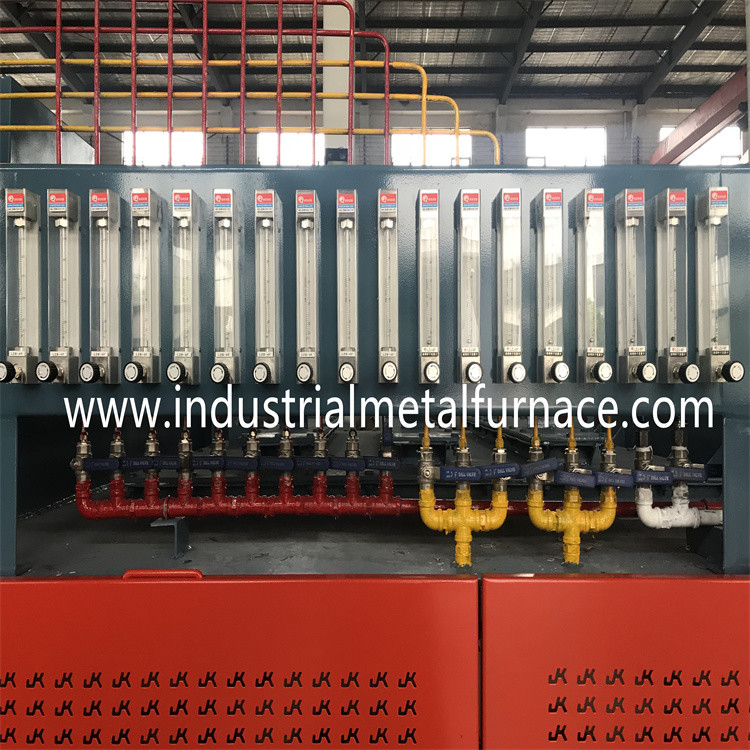

2. پمپ هوا: 2 مجموعه;دبی سنج هوای مرجع: 1;دبی سنج هوای کربن سوز: 1.

3. ضبط: 1 مجموعه;

4. گروه شیر برقی کنترل جریان: 1 گروه;

5. پروب اکسیژن Ф 27m/m × 600m/m: 1pc;

6. لوله کشی هوا: 1 عدد;

7. سیم کشی برق: 1 عدد;

10کار در محل

1 لوله: لوله های کوره تسمه ای پیوسته توسط خریدار تهیه می شود اما چیدمان می شود

طبق دستور فروشنده

سیم کشی: سیم های بین کابینت به هر بخش تجهیزات توسط

خریدار، اما طبق دستور فروشنده متصل می شوند.

3 نقاشی;کوره مقاومت الکتریکی با رنگ عمیق رنگ شده است.

اتصال لوله: لوله های اگزوز از ابتدا توسط خریدار آماده و خود طراحی می شوند

نقطه اتصال فلنج های تجهیزات.
