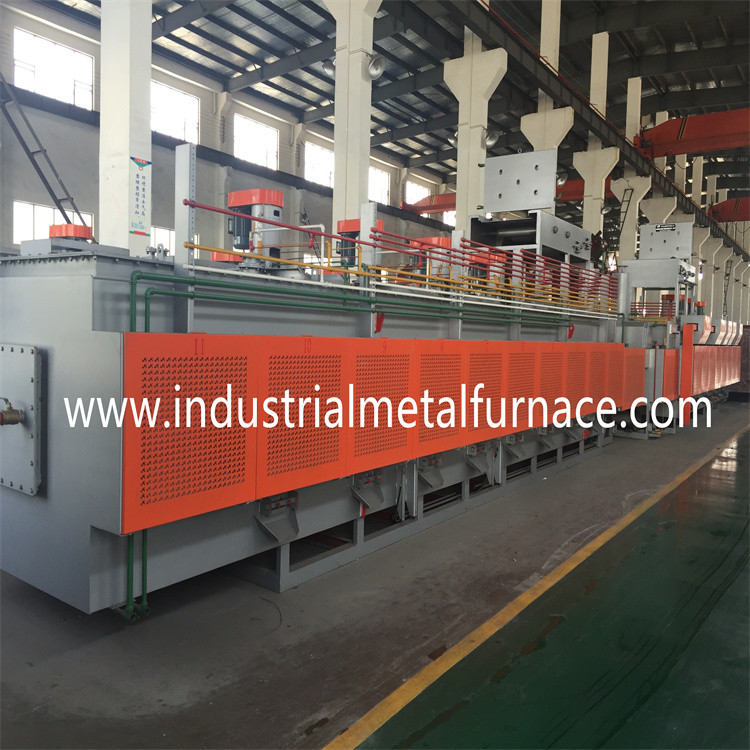

تسمه نقاله مشبک گاز طبیعی

کوره تمپرینگ برای قطعات فنری

1. الزامات مشتری

قطعاتی که باید درمان شوند: گیره های فنری فولاد کربنی؛

فرآیند عملیات حرارتی: معتدل کردن.

خروجی: 250 کیلوگرم در ساعت

2.مشخصات تجهیزات

بر اساس الزامات فوق، ما گاز سوز را توصیه می کنیم

کوره تمپر تسمه مشبک600*5000*120میلی متر.

3. پارامتر فنی اصلی

3.1برق

3.1.1 برق: 380 ولت ± 10 درصد، 3 فاز AC، 50 هرتز.

3.1.2 اندازه گیری و کنترل: 10±220 ولت، 50 هرتز.

3.1.3 قدرت انتقال و سایر نقاط تماس: حدود 11 کیلووات.

3.1.4 قدرت کاری معمولی: تقریباً 8 کیلو وات.

3.2گاز

3.2.1 سوخت: گاز طبیعی

3.2.2 فشار نقطه تماس گاز: 0.5-1bar.

3.2.3 ارزش حرارتی: 8400Kcal/m3;

3.2.4 کوره تمپر: 240 کیلووات * 40 کیلووات * 6 عدد.

3.2.5 دما: حداکثر 650 ℃;

4. مشخصات فنی

کوره تسمه مشبک شامل قفسه جلویی، بدنه کوره،

پوشش کوره، سیستم گرمایش، سیستم گردش هوای گرم و انتقال

سیستم.کوره روش گرمایش بالایی را اتخاذ می کند.هر منطقه گرمایشی دارد

یک فن گردشی برای دستیابی به دمای یکپارچه کوره.معتدل کردن

کوره توسط غلتک پشتیبانی هدایت می شود.

4.1 پارامتر اصلی:

4.1.1 عرض نوار نقاله: 600 میلی متر;

4.1.2 طول گرمایش: 5000 میلی متر.

4.1.3 قدرت گرمایش: 240 کیلووات (گاز طبیعی).

4.1.4 کنترل گرمایش: 3 منطقه، کنترل PID.

4.1.5 یکنواختی دما: ≤±5℃.

4.1.6 افزایش دمای سطح کوره: ≤45℃;

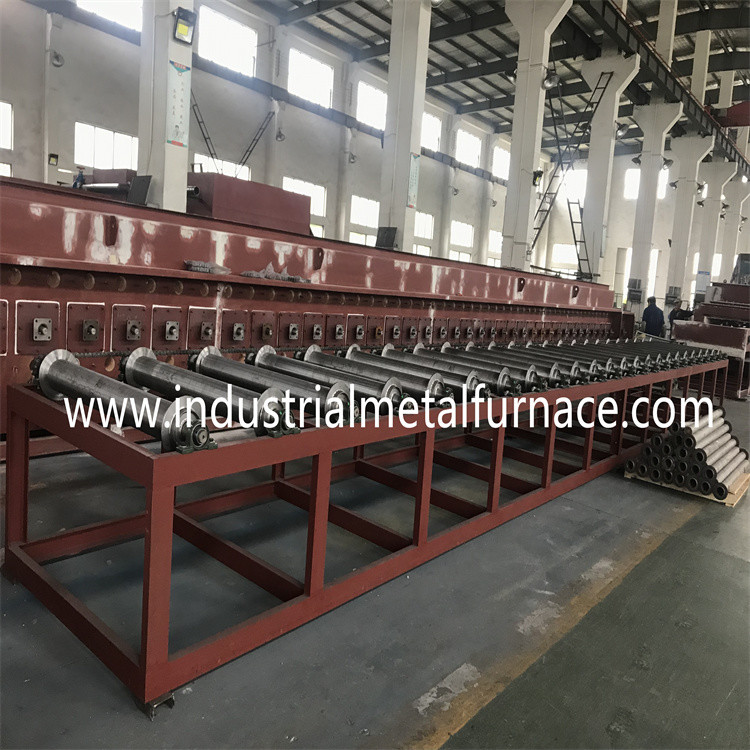

4.2 قفسه جلو

قفسه جلویی یک پایه تغذیه برای کوره حرارتی است که شامل

قفسه و غلتک پشتیبانی

4.2.1 اندازه قفسه: 1500 * 800 * 980 میلی متر;

4.2.2.غلتک پشتیبانی: 219 میلی متر؛

غلتک پشتیبانی: 89 میلی متر؛

4.3بدنه کوره:

بدنه کوره تسمه نقاله از پوسته کوره و قاب زیرین تشکیل شده است

جوش داده شده توسط صفحه فولادی 5 میلی متری و فولاد کانال 10#

بدنه کوره 4.3.1: 5000*1475*1760mm;

4.3.2 هر ناحیه از پوشش بالایی را می توان به طور جداگانه باز کرد

مناسب برای نگهداری

4.4نوار نقاله و سیستم انتقال نوار نقاله:

4.4.1 انتقال قطعه کار از طریق تسمه مشبک است.

4.4.2 انتقال تسمه مش از طریق غلتک پشتیبانی است و آن را اتخاذ می کند

نوع محرک عقب تا کمربند مشبک حداقل کشش را تحمل کند

درجه حرارت بالا.

4.4.3 سرعت انتقال تسمه مش: 30 تا 120 میلی متر در دقیقه، میتسوبیشی

کنترل فرکانس؛

4.4.4 تسمه مش: 600*16000*1.2/1.8mm, SUS304S, 1 pc;

براکت 4.4.5: 600 * 5000 میلی متر، SUS304، 1 عدد.

4.4.6 چرخ زنجیری: P=19.05mm, 1 pc;

4.4.7 کاهنده، BWEY121-43*43-0.75KW، 1 مجموعه;

4.5 آستر کوره

پوشش کوره از پوشش کامپوزیت استفاده می کند.

4.5.1 دیوار کوره: آجر عایق سبک + سیلیکات آلومینیوم

فیبر خالی؛

4.5.2 کف کوره: آجر عایق سبک + سیلیکات آلومینیوم

صفحه فیبر؛

4.5.3 سقف کوره: پنبه فیبر سیلیکات آلومینیومی که داخل آن پیچیده شده است

صفحه راهنمای هوا؛

4.5.4 عامل چسبندگی درجه حرارت بالا: 1000

4.6سیستم گرمایش

کوره تسمه مشبک توسط گاز طبیعی گرم می شود.مشعل های گاز

به صورت افقی در قسمت بالایی کوره نصب می شوند.

4.6.1 مشعل گاز: 40KW/Pc;

4.6.2 لوله تابشی: 120 میلی متر، SUS304.

4.6.3 کنترل کننده دما: Honeywell;

4.6.4 جفت حرارتی: نوع K;

4.7 فن گردشی

هر زون دارای یک فن گردشی است که بر روی سقف کوره مجهز شده است

رسیدن به دمای یکپارچه کوره

4.7.1 شفت تیغه: 55 میلی متر SUS304؛

4.7.2 تیغه گریز از مرکز: 360 SUS304;

4.7.3 بلبرینگ: (NSK) UCFY211,209;

4.7.4 موتور: 1.5 کیلووات (خنک کننده روغن)

4.8دستگاه آشکارساز انتقال تسمه مش: Omron، ژاپن؛

4.9 سیستم خنک کننده

فن جریان محوری: 0.55KW;که در خروجی کوره برای

خنک کردن قطعه کار

4.10کابین کنترل

اندازه کابینت: 600*700*2000,1 ست;

انتقال مکانیکی و گرمایش کمکی کوره از نوع تسمه ای می باشد

توسط PLC کنترل می شود.سیستم کنترل دارای هشدار دمای بیش از حد است

و هشدار خطای رانندگیهمچنین یک صفحه شبیه سازی برای نشان دادن کار وجود دارد

عملکرد کوره تمپرتسمه توری می تواند در جهت عقربه های ساعت بچرخد

و در صورت انسداد خلاف جهت عقربه های ساعت.
