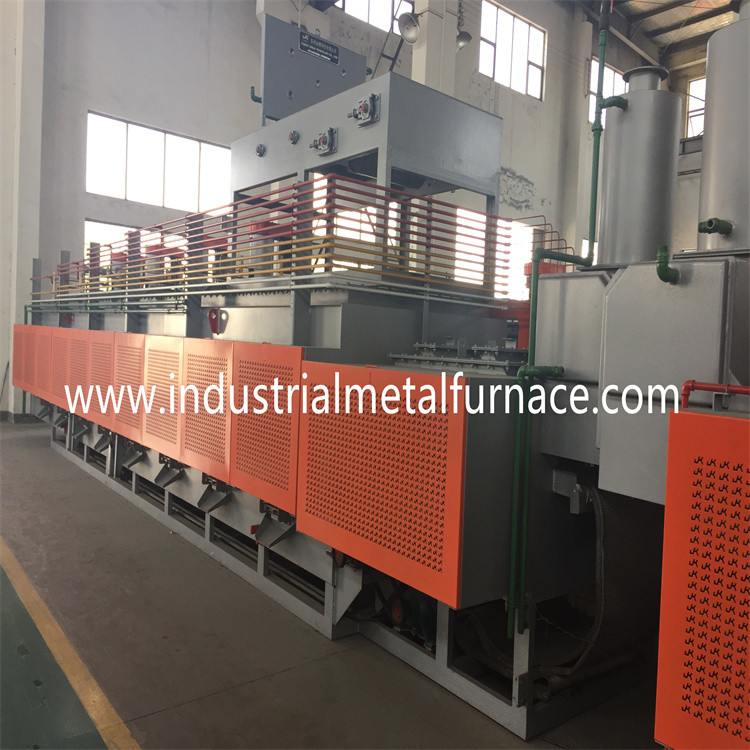

اچبس-3000-150-80توری کمربند روشن آنیلکوره

1. کاربرد

این کوره عمدتاً برای عملیات بازپخت روشن قطعات فلزی استفاده می شود.

2．معرفی سازه

کوره عمدتاً از بخش پیش گرمایش تشکیل شده است،

بخش گرمایش، بخش خنک کننده، تسمه مشبک، سیستم رانندگی،

لوله های گاز، لوله های آب و کابینت کنترل برق.

برای کاهش مصرف گاز، کوره دارای ساختار پل است

برای اتصال بخش پیش گرمایش، گرمایش و سرمایش.

زاویه کج ≤8 وجود دارد⁰برای اتصال

2.1 بخش پیش گرمایش

ابعاد کلی: 2000mm(L)×350mm(W)×200(H)mm

بخش پیش گرمایش از صدا خفه کن، درب کوره، جرقه زنی تشکیل شده است

دستگاه و هود.از آنجایی که ورودی صدا خفه کن دارای 8 است⁰زاویه کج،

یک قوس بزرگ برای انتقال صاف به قسمت سطح صدا خفه کن وجود دارد،

که می تواند حرکتی پایدار، بدون لرزش و بدون لغزش را تضمین کند

از قطعاتسطح بیرونی بخش پیش گرمایش پیچیده شده است

با پنبه حفظ حرارت برای پیش گرم کردن قطعات.جنبش

چرخ غلتشی بخش پیش گرمایش می تواند مانع از این شود

تغییر شکل صدا خفه کن در جهت طول.

مواد صدا خفه کن صفحه فولادی ضد زنگ SUS-4 میلی متر است.مواد بیرونی است

فولاد کربن Q235-4mm.

2.2 بخش گرمایش

ابعاد کلی: 3800mm(L)×1700mm(W)×2000mm(H)

ابعاد صدا خفه کن: 3200mm(L)×200mm(W)×100(H)mm

اندازه کار: 150 میلی متر (W) × 80 میلی متر (H)

منطقه گرمایش: 2 منطقه (دمای هر منطقه قابل تنظیم است،

دقت کنترل دما ± 3 ℃ است.هر منطقه دارای جریان، ولتاژ،

سنج کنترل دما و هشدار دمای بیش از حد)

بخش گرمایش یک ساختار مستطیل شکل است.پوسته از

ورق فولادی خم شدهدیوار کوره با آجرهای نسوز سبک مولیت ساخته شده است

و مواد فیبر حفظ حرارت برای اطمینان از حداکثر دمای 30 درجه سانتیگراد

بالا آمدن کوره دیواری

صدا خفه کن کوره از فولاد ضد زنگ مقاوم در برابر حرارت است

عناصر خاکی کمیاب که توسط اوستا شفیلد سوئد تولید شده است.

این ماده می تواند در برابر دمای بالا و ضد اکسیداسیون خوب مقاومت کند

کارایی.صدا خفه کن قالب تشکیل می شود و سپس با جوش 402 جوش داده می شود

میله هاصدا خفه کن تحت آزمایش نشتی است.عمر مفید صدا خفه کن به 1 سال می رسد

یا بیشتر زمانی که کوره دارای دمای کاری معمولی 900 درجه سانتیگراد است.

3. پارامترهای فنی اصلی

4.سیستم گازسوز

سیستم مشعل از مشعل گازی BSREC4C595 (با نام تجاری: Xinqida، Beijing) استفاده می کند.

که شامل شیر برقی احتراق گاز VML1-2DN15، شیر پروپورشنال می باشد

(برند: Jingran)، محرک هوا + شیر پروانه ای، فیلتر، شیر کاهنده، بالا

جرقه زن پرس (مارک ایتالیا) و شیرهای دستی.

مشعل ها باید به طور یکنواخت در دو طرف کف کوره چیده شوند.

و حالت نسبت پیوسته برای کنترل دما اتخاذ شده است.

سیستم سوزاندن کنترل شده:

هر مجموعه از مشعل های خود پیش گرم کن مجهز به یک کنترلر مشعل است که

می تواند عملکردهای پاکسازی، احتراق، سوئیچینگ بزرگ / کوچک، شعله را تکمیل کند

تشخیص، محافظت در برابر شعلهکنترل کننده در محل عملکرد احتراق را دارد،

تشخیص شعله و اشکال زدایی میدانیایستگاه کاری HMI مجهز به کار است

نمودار وضعیت در کوره، که می تواند به طور مستقیم احتراق مشعل را راه اندازی کند،

اندازه شعله را کنترل کنید و شرایط کار را مشاهده کنید.هر مشعل دارای یک شعله است

دستگاه زنگ هشدارهنگامی که مشعل خاموش شد یا احتراق خوب نیست، کنترل

سیستم بلافاصله شیر گاز طبیعی جلوی مشعل را قطع می کند و

زنگ خطر بدهدر همان زمان، تمام شیرها به صورت الکتریکی باز می شوند.یک بار قدرت

قطع می شود، دریچه ها به طور خودکار برای جلوگیری از حوادث ایمنی قطع می شوند.

تنظیم نسبت سوختن:

مشعل مجهز به شیر متناسب با سوخت هوا و جریان دستی است

شیر تنظیم، که می تواند تامین کمی هوای پشتیبانی از احتراق را تحقق بخشد

هوا و گاز طبیعی و تحقق کنترل اتوماتیک مشعل پرسرعت و

کنترل دقیق نسبت هوا به سوخت (ضریب هوای اضافی a = 1.05 ~ 1.1).

5. سیستم لوله کشی

سیستم تامین هوای احتراق:

سیستم تامین هوای احتراق از یک فن گریز از مرکز فشار بالا استفاده می کند (قدرت:

7.5 کیلووات؛فشار هوا: 8800-7850pa;جریان: 1010-1250m³/h).لوله هوای شاخه ای

هر منطقه کنترل دما مجهز به تنظیم الکتریکی الکترونیکی است

دریچه، که می تواند به طور خودکار جریان هوا را با دما تنظیم کند.

پیش گرم کن هوای همرفتی با راندمان بالا از گرمای گاز دودکش برای پیش گرمایش استفاده می کند

هوای حامی احتراق

لوله گاز طبیعی

خط لوله اصلی گاز طبیعی مجهز به فشارسنج، توپ دستی است

شیر، فیلتر گاز طبیعی، شیر کاهنده و تثبیت کننده فشار، اصلی گاز

شیر برقی، شیر تسکین فشار بیش از حد، حفاظت فشار بالا و پایین

سوئیچ گاز طبیعی، و غیره زمانی که قطع برق یا گاز طبیعی است

فشار غیر طبیعی است، گاز طبیعی را می توان به سرعت خاموش کرد

می توان برای جلوگیری از خطر هشدار داد.

6.سیستم اگزوز دود

لوله اگزوز قسمت شارژ مواد جلو تعبیه شده است

به سیستم اگزوز بخش اسپری؛لوله اگزوز از

بخش تخلیه مواد در سیستم اگزوز گنجانیده شده است

بخش خنک کننده اجباریدو مجموعه از لوله های اگزوز به ترتیب

متصل به فضای باز

7. بخش خنک کننده

ابعاد کلی: 4500mm (L)×300mm (W)×200mm (H)

بخش خنک کننده ساختار ژاکت آب 2 لایه است.بخش خنک کننده است

برای سهولت در نصب و نگهداری به 3 قسمت تقسیم شده است.هر یک

بخشی از قسمت خنک کننده با ورودی آب و خروجی آب تنظیم می شود.

برای صرفه جویی در مصرف برق، خروجی قسمت خنک کننده نیز با یک عدد 8 تنظیم می شود⁰کج شدن

زاویههمچنین یک انتقال قوس بزرگ بین قسمت سطح و قسمت وجود دارد

قسمت کجخروجی قسمت خنک کننده با هود و درب تنظیم می شود

پرده برای جلوگیری از نفوذ هوا

ژاکت آب تحت آزمایش نشتی است تا از عدم نشتی آب اطمینان حاصل شود.برای اطمینان از

ایمنی، بخش خنک کننده آب مجهز به دستگاه ضد انفجار است.

اگر هوای داخل صدا خفه کن به دلیل عملکرد اشتباه و

کوره منفجر می شود به دلیل غیر طبیعی جو داخلی، ضد انفجار

فیلم دستگاه ضد انفجار می شکند تا فشار غیرعادی آزاد شود

از کوره در داخل برای اطمینان از ایمنی.

مواد صدا خفه کن بخش خنک کننده صفحه فولادی ضد زنگ SUS-6 میلی متر است.خارج از

جنس فولاد کربنی Q235-4mm است.

مواد لوله ورودی و خروجی آب از جنس استنلس استیل است.

8. سیستم رانندگی

ابعاد کلی: 1000 میلی متر (L) × 750 میلی متر (W) × 800 (H) میلی متر

(مکانیسم شارژ)

ابعاد کلی: 1000 میلی متر (L) × 750 میلی متر (W) × 800 (H) میلی متر

(مکانیسم تخلیه)

سیستم رانندگی از موتور تبدیل فرکانس تشکیل شده است،

دنده کاهنده، غلطک های محرک، غلتک های پشتیبانی و تسمه مش.این

سرعت تسمه مش با فرکانس کاهش موتور مستقیم تغییر می کند

دنده.سرعت تسمه مش معمولاً 100-400 میلی متر در دقیقه است (متغیر با

محصولات مختلف).اینورتر مورد استفاده برند دلتا می باشد.و برای عملیات

راحتی، کنترل اینورتر در کنترل پنل است.

تسمه توری جزء اصلی کوره است.و کمربند مشبک

سیم های فولادی مقاوم در برابر حرارت SUS314 که توسط Nippon Steel عرضه می شود استفاده می شود.

کمربند توری متقاطع دارای عمر مفید نیم سال در حالت عادی می باشد

شرایط کاری.تسمه مش در دمای بالا منبسط می شود،

اما مکانیزم محرک کوره با کشش اتوماتیک تنظیم می شود و

دستگاه تصحیح برای اطمینان از حرکت پایدار قطعات.

9. سیستم خنک کننده آب

قطعات باید تحت اتمسفر گاز محافظ لحیم کاری شوند.در

بخش پیش گرمایش و بخش خنک کننده هر دو ورودی گاز هستند.هر یک

ورودی گاز با شیر تنظیم و دبی سنج تنظیم می شود.در خنک کننده

بخش بسیاری از حلقه های آب خنک کننده وجود دارد.برای حذف سپرده،

یک سوراخ تمیز کننده رسوب در نزدیکی صدا خفه کن بخش گرمایش وجود دارد.

رسوب باید به طور دوره ای تمیز شود تا از جریان روان اطمینان حاصل شود

آب خنک کننده

10. سیستم کنترل الکتریکی

سیستم کنترل الکتریکی از سیستم کنترل زیمنس S7-220 PLC استفاده می کند.

2 منطقه کنترل دما در سمت کوره و 2 منطقه مجهز شده است

نقاط اندازه گیری دمایکنواختی دمای کوره

≤±10℃ است.

کنترل کننده دما از متر رسانای ژاپنی استفاده می کند که

می تواند دما را به طور جداگانه کنترل کند.هر منطقه گرمایش دارای یک

کنترل کننده دما.

برای اطمینان از عملکرد ایمنی کوره، حلقه الکتریکی با یک تنظیم می شود

حفاظت از پیوندهنگامی که دما بالاتر از مقدار حد است،

سیستم کنترل به طور خودکار منبع تغذیه را قطع می کند و ارسال می کند

یک سیگنال هشدار

11. دستگاه تجزیه آمونیاک

4-1 دستگاه تجزیه آمونیاک CXAQ-15، 1 مجموعه؛

بهره وری رتبه بندی شده: 10 متر³/h (75%H₂و 25% N₂)

خلوص: آمونیاک باقی مانده: ≤1000ppm.نقطه شبنم: ≤-10℃

فشار: 0.1 مگاپاسکال

مصرف آمونیاک مایع: 8 کیلوگرم در ساعت

قدرت: ∽380 ولت، 50 هرتز

توان نامی: 12 کیلو وات

مصرف آب: 4 تن در ساعت

4-2 دستگاه تصفیه CXFC-15، 1 مجموعه؛

1) ظرفیت: 15 متر مکعب در ساعت

2) خلوص گاز تمام شده: نقطه شبنم≤-70℃؛آمونیاک باقی مانده≤5ppm

3) فشار کاری: ≤0.1Mpa

4) قدرت نامی: 3 کیلو وات.منبع تغذیه: ∽380 ولت، 50 هرتز؛

5) دمای کار خشک کن: دمای اتاق.

6) دمای بازسازی خشک کن: 350 ℃

7) چرخه کار خشک کن: 24 ساعت؛

4.3 اصل کار

4.3.1 مقدمه کلی

دستگاه تجزیه آمونیاک سری CXAQ از آمونیاک مایع به عنوان استفاده می کند

مواد خام و تا 75% H تجزیه می شود₂و 25% N₂از طریق کاتالیزور

دستگاه تجزیه آمونیاک از کوره تجزیه تشکیل شده است،

مبدل حرارتی، گازیفایر و کولر آبی.دستگاه تصفیه گاز می باشد

شامل برج جذب، فیلتر گرد و غبار، شیر و کابینت کنترل الکتریکی.

آمونیاک مایع ابتدا به گاز تبدیل می شود و فشار قبل از ورود کاهش می یابد

توزیع کنندهآمونیاک 75% H می شود₂و 25% N₂از طریق کاتالیزور

گاز مخلوط H2 و N2 قبل از دستگاه تصفیه خنک می شود.

کاتالیزور 4.3.2

کاتالیزور مورد استفاده معمولاً کاتالیزور آهن و نیکل است.تجزیه

دمای نیکل آهن 600-650 درجه سانتیگراد است و دمای کاتالیزور نیکل

800-850 ℃.هر کیلو آمونیاک می تواند 2.6M3 اتمسفر H2 و N2 تولید کند.

12. محدوده عرضه

کوره آنیلینگ روشن 12.1

الف) کوره گرمایش (با مخزن صدا خفه کن، 1 قطعه)، 1 مجموعه؛

ب) بخش پیش گرمایش (با دستگاه رانندگی)، 1 مجموعه؛

ج) بخش خنک کننده، 1 مجموعه؛

د) مشعل، 2 مجموعه;

ه) لوازم جانبی مشعل، 2 مجموعه؛

و) تسمه مشبک 1 عدد.

ز) کابینت کنترل الکتریکی، 1 مجموعه؛

ح) دستگاه تجزیه آمونیاک، 1 مجموعه.

12.2 قطعات یدکی

لوازم جانبی مشعل، 1 مجموعه;

فیوز، 2 مجموعه;

12.3 سیم اتصال واحدهای آنلاین کوره با کنترل

کابینت باید توسط خود خریدار تهیه شود.لوله های اتصال بین

واحدها و سایر اجزا باید توسط خود خریدار تهیه شود.
