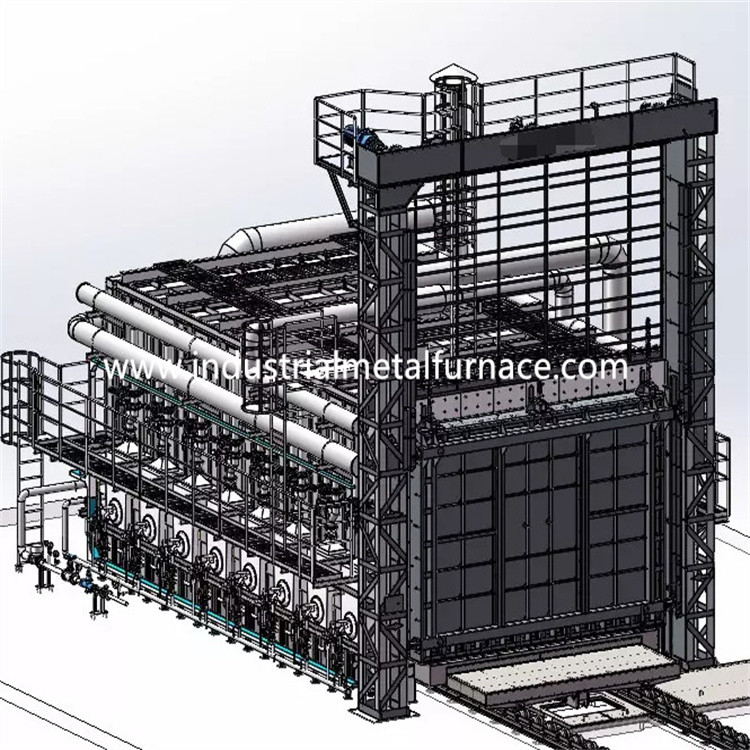

کوره اجاق گاز پایین بوگی خودرو 4500×1500×1200 میلی متر 1150 ℃

کوره بوگی 4500×1500×1200 میلی متر گاز سوز

1. کاربرد

کوره اجاق گاز بوژی عمدتاً برای عملیات حرارتی استفاده می شود

قطعات فلزی

2.مقدمه سازه

2.1 خزبدن خوب

ساختار فولادی بدنه کوره بوژی از فولاد 8# -12#U و

صفحات فولادیستون های جانبی و ستون های پشتی از فولاد مقطعی ساخته شده اند.

و با مهاربندی های فولادی مقطعی تقویت می شوند.دیواره خارجی از

کوره با 2 لایه آستر و 2 لایه رنگ پوشش رنگ آمیزی می شود.

قسمت کلیدی کوره با رنگ مقاوم در برابر حرارت رنگ شده است.

2.2پوشش

مواد آستر 1200 ℃ بلوک فشرده فیبر نسوز آلومینیوم بالا است.

این ساختار پوشش نسوز دارای مزایای هدایت حرارتی کم است،

ظرفیت ضد شوک قوی و ضد فرسایش.فشرده سازی الیاف سیلیکات آلومینیوم

بلوک با ضخامت 350 میلی متر به عنوان لایه نسوز با دمای بالا طراحی شده است.

2.3 بوژی

سازنده کوره بوژی از حفظ حرارت تشکیل شده است

مواد، قاب بوژی و مکانیزم متحرک.لایه نسوز تقسیم می شود

به 3 لایه فرعی، یعنی اولین لایه آجر با آلومینا بالا و لایه دوم و سوم

با هر دو آجر سفالی سبک.

چارچوب بوژی از فولاد U-16# و فولاد I-16# ساخته شده است.لبه های

بوژی از فولاد 20 میلی متری I ساخته شده است.بوژی مجهز به 6 قطعه است

چرخ ها.قطر هر چرخ 300 میلی متر است.

مواد حفظ حرارت به 3 لایه تقسیم می شود که لایه بالایی است

آجرهای با آلومینا بالا و لایه دوم و سوم هر دو آجر سفالی سبک هستند.

تامین کننده کوره بوگی بوژی توسط چرخ دنده کاهنده موتور هدایت می شود

سازوکار.سرعت حرکت بوژی 6-8 متر در دقیقه است.

2.4 سیستم آب بندی

آب بندی بین درب و بدنه کوره و ترالی می باشد

انتقادی تر

2.5 درب کوره

قیمت درب کوره پایین خودرو از آستر تمام الیاف و فولادی تشکیل شده است

پوسته ساختاردرب با بلوک های فیبر فشرده آلومینیومی سیلیکات ساخته شده است

مانند بدنه کوره.پوسته یک سازه جوشی از مقطع است

ورق های فولادی و فولادی.درب کوره دارای ویژگی ساده، کاربردی،

تعمیر و نگهداری قابل اعتماد و راحتدرب کوره روی بوژی ثابت می شود.

2.6 سیستم سوزاندن

سیستم احتراق از مشعل های پر سرعت Krom، متناسب تشکیل شده است

سیستم کنترل احتراق، شیر گاز، شیر برقی، جعبه کنترل مشعل و غیره

مشعل دارای عملکردهای احتراق خودکار، تشخیص شعله و شعله است

زنگ هشدارکنترلر مشعل سیگنال کنترل دما را دریافت می کند

کنترل کننده و وضعیت آتش سوزی بزرگ/کوچک مشعل را بر اساس

نیاز بار حرارتی به طوری که تنظیم دما تحقق یابد.

الف) مشعل دارای عملکرد تنظیم است و نرخ تنظیم 1:10 است و

هوا کارآمد 1-5 است.مشعل می تواند یکنواختی دمای گرما را برآورده کند

فرآیند تصفیه و کنترل موثر نسبت هوا به گاز به طوری که سوخت

مصرف کاهش می یابد.

ب) هنگامی که کوره کار می کند، سیستم سوزاندن به طور خودکار می تواند قطع شود

شیر برق گاز و شیر ایمنی عمومی در صورت قطع برق

توسط سیستم هشدار شناسایی می شود.هنگامی که منبع تغذیه از سر گرفته می شود، کارگر

باید دریچه ایمنی را باز کرده و پس از پاکسازی، برنامه احتراق را مجدداً راه اندازی کنید

عملکرد تایید شده است.

مشعل با یک واحد کنترل متناسب تنظیم شده است که سوزاندن جایگزین را امکان پذیر می کند

آتش‌سوزی بزرگ و کوچک، هشدار آتش‌سوزی و احتراق مجدد.جعبه کنترل مشعل دارد

هر دو حالت دستی و خودران موجود است.کارگر می توانست در مقابل عمل کند

کوره یا در کابینت کنترل

ج) لوله قبل از مشعل مجهز به شیر برقی و گاز دستی است

شیر تنظیمسیستم شیر می تواند نسبت عرضه گاز/هوا ایده آل را تحقق بخشد

به طوری که بازده هوای اضافی کمتر از 1.1 باشد.

2.6.1 سیستم هوا

سیستم لوله کشی هوا از فن سانتریفیوژ فشار قوی، اتوماتیک تشکیل شده است

شیر تنظیم، فشار سنج و لوله ها.حجم هوا مطابق با آن است

حجم گاز و میزان هوای اضافی کمتر از 1.20 است.

2.6.2 سیستم گازرسانی

لوله عرضه گاز عمومی مجهز به دستگاه تنظیم فشار می باشد

(مجهز به فیلتر)، کلید فشار پایین و فشار سنج.برای

به منظور ایمنی یک شیر قطع سریع روی لوله گاز عمومی وجود دارد.

2.6.3 سیستم تخلیه

کوره اجاق گاز بوژی روش تخلیه مستقیم دود را انجام می دهد.بخار

مستقیماً از طریق لوله دودکش به اتمسفر خارج می شود.بخار

تبادل گرما را با تبادل گرما قبل از انتشار به آن انجام می دهد

جو

2.6.4 سیستم کنترل فشار کوره

فشار روی میز کار در کوره در (+15 Pa) نگه داشته می شود که این مقدار است

برای یکنواختی دما و راندمان حرارتی بسیار مفید است

کورههنگامی که فشار در کوره بسیار زیاد است، هوای گرم در کوره وجود دارد

کوره از دهانه کوره و سایر مکان های آب بندی نشده فرار می کند و در نتیجه

در اتلاف حرارت ناشی از خروج گاز دودکش؛زیرا بالا

گاز دودکش دما در کوره به خارج از کوره فرار می کند، این کار را انجام می دهد

درب، مهر و موم جانبی و مشعل کوره را مستقیماً تحت تأثیر قرار می دهد که مرتبط است

به طول عمر کلی کوره؛هنگامی که فشار در کوره بیش از حد است

کم، تعداد زیادی هوای سرد خارج از کوره به داخل کوره جذب می شود،

همچنین.تلفات حرارتی گازهای دودکش خارج از کوره افزایش می یابد.فشار کم از

کوره باعث انتشار هوای سرد خارج از کوره به داخل کوره می شود و

احتراق ثانویه به دلیل ورود هوای سرد حاوی اکسیژن تشکیل می شود.

که اثرات نامطلوبی بر یکنواختی دمای کوره، اکسیداسیون

قطعه کار و راندمان حرارتی کوره.بنابراین، فنی موثر

باید اقداماتی برای کنترل فشار کوره با کنترل تمام اتوماتیک انجام شود.

روش ما کنترل موثر فشار کوره با استفاده از یک سیستم متشکل است

دستگاه فشار، فرستنده فشار، ابزار هوشمند و غیره.را

فشار کوره در حالت بهینه کنترل می شود (سطح چرخ دستی در a

فشار کمی مثبت).در این زمان، گاز خروجی در یک تعادل دینامیکی است

حالتی که نه تنها می تواند از سرریز نشدن گاز کوره اطمینان حاصل کند، بلکه تضمین می کند

که هوای سرد خارج از کوره به داخل کوره مکیده نشود تا صرفه جویی شود

انرژی و بازده کوره را به حداکثر می رساند.

2.6.5 سیستم تبادل حرارتی و دودکش

یک دودکش در پشت کوره تنظیم شده است و با مبدل حرارتی انجام می شود

(طبق استاندارد ملی GB3486-83).دودکش به خارج از

ساختمان کارخانههوای سرد با مبدل حرارتی مبادله می شود تا پیش گرم شود

هوای حامی احتراق قبل از ورود به مشعل، به طوری که گرما را بهبود بخشد

راندمان کوره

مبدل های حرارتی و لوله های خروجی گاز دودکش توسط عایق داخلی عایق بندی می شوند

(با استفاده از فیبر ریخته گری) برای اطمینان از عمر مفید مبدل های حرارتی و دودکش ها.

2.6.6سیستم تشخیص عیب و هشدار

کوره عملیات حرارتی خاموش کننده سریع دارای تشخیص کامل خطا، زنگ هشدار،

سیستم تشخیص و حفاظت ایمنیروی کابینت کنترل یک لامپ هشدار وجود دارد.

2.7 سیستم کنترل

سیستم کنترل دارای قسمت های زیر است: Ⅰ.سیستم کنترل سوزاندن؛Ⅱ.برقی

سیستم کنترل قدرت؛Ⅲ.سیستم کنترل دما .

اقدامات انجام شده برای سیستم کنترل سوزاندن:

جفت حرارتی نوع K سیگنال mV را دریافت می کند و آن را به کنترل کننده PID دما می فرستد

(مارک شیمادن).کنترل کننده دما سیگنال و خروجی ها را محاسبه می کند

سیگنال کنترل 4-20mADC به محرک الکتریکی.محرک بیشتر a ارسال می کند

پس از محاسبه به کنترلر مشعل سیگنال دهید.

کنترلر مشعل عمدتاً مسئول احتراق و تشخیص شعله است.چه زمانی

ترمینال سیگنال احتراق را دریافت می کند، کنترل کننده مشعل شعله را انجام می دهد

مرحله شبیه سازی و خودآزماییاگر در طول این شبیه سازی و خودآزمایی مرحله

مشعل نمی تواند سیگنال شعله را تشخیص دهد.کنترلر مشعل در را باز می کند

شیر برقی گاز و تبدیل ولتاژ 220VAC به 5KV برای احتراق

زمان حدود 3S).اگر مشعل سیگنال شعله را در بازه زمانی ایمن تشخیص دهد

(حدود 8S)، چراغ زرد نشانگر مشعل روشن خواهد شد (اشتعال موفقیت آمیز).

اگر مشعل نتواند سیگنال شعله را تشخیص دهد، چراغ قرمز روشن می‌شود (اشتعال خراب نمی‌شود).

کنترلر مشعل قفل شده و شیر برقی گاز قطع شده است.

ب) سیستم کنترل توان الکتریکی: سیستم کنترل قدرت الکتریکی عمدتا

ON/OFF فن و IN/OUT بوژی را کنترل می کند.

ج) سیستم کنترل و ثبت دما

این سیستم دارای عملکردهای تنظیم دما، کنترل و نمایش دیجیتال است.

و همچنین در شرایط دمای بیش از حد هشدار صوتی و تصویری وجود دارد.

ترتیب منطقه کنترل دما

A: سیستم کنترل دما

این کوره مجهز به 2 جفت حرارتی و دمای هوشمند می باشد

کنترل کنندهکوره توسط 2 منطقه کنترل می شود.

ب: کنترل دمای ابزار

کنترل کننده دما امکان تنظیم زمان گرمایش، زمان نگهداری و سرمایش را فراهم می کند

زمان.دارای عملکرد خود تنظیم و خود تنظیمی است و SV و PV را نمایش می دهد.

3.پارامترهای فنی اصلی
