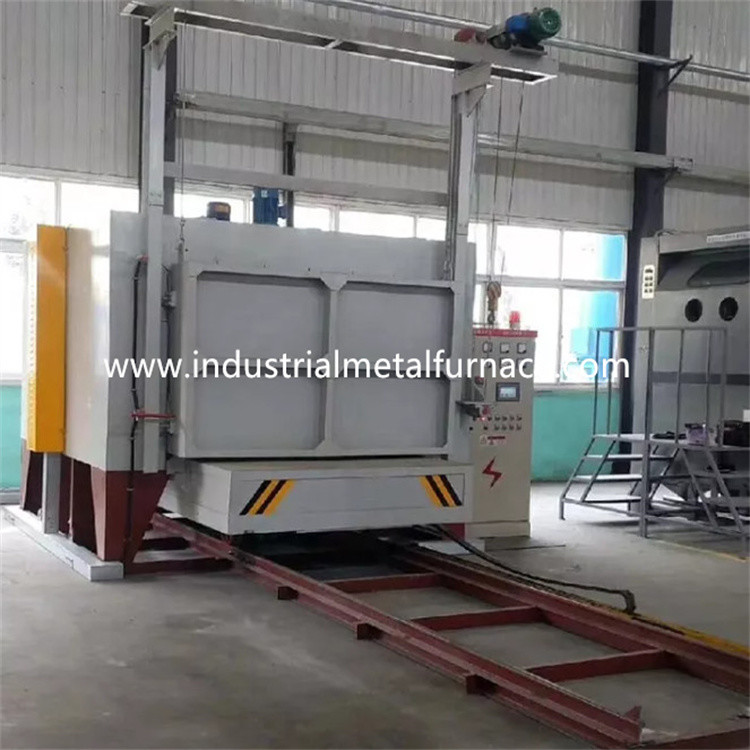

1000 ℃ کوره بوگی با دو درب 3600 × 1000 × 900 میلی متر برقی

کوره 3600×1000×900 میلی متری برقی بوژی با دو در

1. کاربرد

کوره بوژی برقی RT2-230-12 عمدتاً برای گرما استفاده می شود

درمان قطعات سازه های فولادی، قطعات فولادی ریخته گری، قطعات میله شفت، فولاد ابزار

محصولات و غیره

2.مقدمه سازه

کوره بوژی RT2-380-12 عمدتاً از بدنه کوره تشکیل شده است.

آستر، درب کوره و سیستم فشرده سازی درب، بوژی، المنت حرارتی،

و سیستم کنترل دما

2.1 خزبدن خوب

اسکلت فلزی بدنه طرح کوره بوژی از مقطع 8-12# ساخته شده است

ورق های فولادی و فولادی ≥3 میلی متری.ستون کناری و ستون های پشتی از ساخته شده است

فولاد مقطعی، و با مهاربندی های فولادی مقطعی تقویت می شوند.خارجی

دیوار کوره با 2 لایه پرایمر و 2 لایه پوشش رنگ شده است

رنگ کردنقسمت کلیدی کوره با رنگ مقاوم در برابر حرارت رنگ شده است.

2.2 آستر

بدنه طراحی کوره پایین خودرو با سیستم تمام فیبر ساخته شده است.آستر

مواد مورد استفاده الیاف آلومینیوم با کیفیت است که توسط قطعات فولادی گرد ثابت شده است.آلومینیوم

الیاف از قبل به صورت بلوک فشرده شده اند (گرانش تراکم: ≥230 کیلوگرم بر متر³) و

سپس توسط قطعات گرد فولادی ضد زنگ به بدنه کوره ثابت می شود.این آستر نسوز

ساختار دارای مزایای هدایت حرارتی کم، ظرفیت ضد شوک قوی،

و ضد فرسایشضخامت آستر 350 میلی متر است.آلومینیوم سیلیکات

فیبر در حداکثر دمای 1360 درجه مقاومت می کند.مواد ثابت فولاد گرد

قطعات 1Cr13 است.

2.3سیستم درب کوره و درب بالا به پایین

درب کوره بوژی با دمای بالا از روکش تمام الیاف و فولاد تشکیل شده است

پوشش سازهچارچوب درب از ورق فولادی 10 میلی متری و فولاد مقطعی 12 میلی متری ساخته شده است.

درب با بلوک های الیاف آلومینیومی سیلیکات مشابه بدنه کوره ساخته شده است.

ساختار کلی کوره در هنگام گرم شدن شکل خود را حفظ می کند.

روش رانندگی درب:درب کوره به صورت الکتریکی به سمت بالا و پایین بلند می شود

توسط بالابر.و توسط فنر مهر و موم می شود.

2.4 بوژی

بوژی از قاب بوژی، چرخ، بدنه آجرکاری نسوز، حرارت تشکیل شده است.

صفحه جلوی بوژی مقاوم، عناصر گرمایشی و مکانیزم راندن بوژی.

ساختار بوژی: قاب بوژی از تیر 14# و صفحات فولادی 12 میلی متر ساخته شده است.را

بوژی می تواند برای مدت طولانی بدون تغییر شکل در بار کامل کار کند.

چرخ: چرخ ها از ریخته گری فولاد ZG55# ساخته شده اند.شفت انتقال ساخته شده است

از فولاد 45# و عملیات حرارتی می شود.بلبرینگ انتقال از نوع ستون سنگین است

تحمل وزندر مجموع 3 جفت چرخ وجود دارد و هر چرخ از آن است

قطر 240 میلی متربوژی موتوردار است.و موتور محرک مجهز به ترمز است

دستگاه کاهش سرعت برای از بین بردن اینرسی در هنگام راه اندازی و توقف حرکت.آنجا

دارای 2 کلید محدود برای جلوگیری از سفر بیش از حد بوژی.

بدنه آجرکاری: بوژی با ترکیبی سنگین از نسوز آلومینا بالا ساخته شده است

آجر، آجر نسوز سبک و آجر حفظ حرارت.بدنه آجرکاری از

بوگی دارای شیار نصب المنت های گرمایشی برای نصب آسان المنت ها می باشد.

قسمت های ضربه خورده و ناحیه تحمل وزن به ویژه با نوع سنگین آجرکاری شده است

آجرهای نسوز آلومینیومیهمچنین فضای خالی برای گسترش پوشش نسوز باقی مانده است

هنگام گرم شدن

بشقاب صورت بوژی: قطعه ریخته گری فولاد مقاوم در برابر حرارت Ni7N به ضخامت 30 میلی متر با حداکثر کارکرد

دما≤1200℃.می تواند از افتادن فلس ها در شیار عناصر گرمایشی جلوگیری کند

که یک اتصال کوتاه ایجاد می کند.

مکانیزم حرکت بوژی: بوژی روش خود حرکتی دارد.دنده کاهنده

چرخ بوژی را به حرکت در می آورد.حرکت بوژی صاف و پایدار است.

آب بندی بین درب کوره، بدنه کوره و بوژی: آب بندی بین کوره

در و بدنه کوره از فنر عبور می کند.آب بندی بین بوژی و

بدنه کوره از طریق آجرهای نرم نرم و بلوک پنبه ای الیافی است.

2.5 المنت حرارتی

عنصر گرمایش: نوارهای مقاومت آلیاژی مارپیچی شکل مقاومت 0Cr27AL7Mo2

در 2 دیوار جانبی نصب شده است.نوارهای مقاومت از طریق قالب های مخصوص تولید می شوند.

و توسط میخ های چینی در دیواره کوره نصب می شوند.و یک واشر چینی وجود دارد

بین دیواره فیبر و نوارهای مقاومت برای جلوگیری از اتصال کوتاه.3 عدد گرمایش وجود دارد

مناطقهمه میله‌های هادی خروجی از ماده φ16 0Cr27AL7Mo2 ساخته شده‌اند.

2.6 سیستم کنترل الکتریکی

کنترل دما: کوره دمای هوشمند Changzhou Huibang را اتخاذ می کند

کنترل کننده برای کنترل دما که دارای عملکرد خود تنظیم برای محاسبه ایده آل است

پارامتر PID و رسیدن به ثبات دما.کنترل کننده دما دارای

عملکردهای هشدار دمای بیش از حد و حفاظت از شکستگی زوج حرارتی.

این کوره دارای 2 ناحیه کنترل دما برای کنترل ارتباط بین

دما و حرکات موتورهر منطقه با هشدار دمای بیش از حد تنظیم شده است.

حلقه گرمایش از SCR دو جهته و کنترل ماشه استفاده می کند.قدرت است

به شیوه تنظیم زمان متناسب تنظیم می شود.

سیستم محرک کنترل یک ماشه پرقدرت است که با رادیاتور و

یک سیستم خنک کننده هواسوئیچ هوا نیز وجود دارد.حلقه گرمایش مجهز به آمپرمتر است،

ولت متر، نشانگر روشن و خاموش المنت گرمایش، محافظ اینترلاک روشن و روشن و ارتینگ ایمن

معیارهای.

کنترل حرکت: سیستم کنترل عمدتاً حرکت درب بالا به پایین، درب را کنترل می کند

فشرده سازی و حرکت درب به بیرون.همچنین حرکات لزوماً مرتبط هستند

اطمینان از ایمنی عملیات

3.پارامترهای فنی اصلی
