2500 × 1000 × 800 میلیمتر

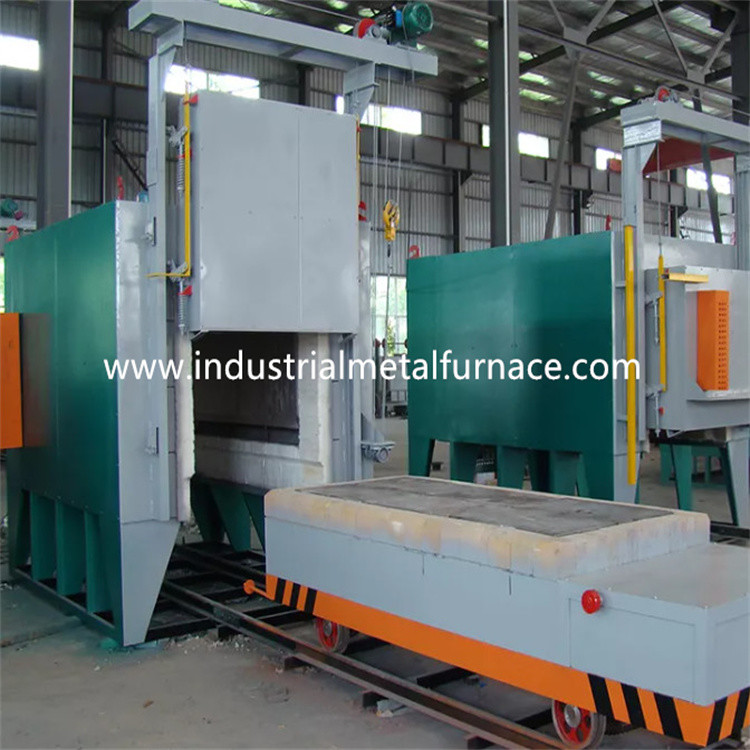

کوره بوگی 2500×1000×800 میلی متر گاز سوز

1. کاربرد

کوره اجاق گاز بوژی عمدتاً مورد استفاده قرار می گیرد

عملیات حرارتی قطعات فلزی

2. مقدمه سازه

2.1 خزبدن خوب

ساختار فولادی بدنه کوره پایین خودرو از 8# -12#U ساخته شده است

ورق های فولادی و فولادی.ستون کناری و ستون های پشتی از ساخته شده است

فولاد مقطعی، و با مهاربندی های فولادی مقطعی تقویت می شوند.را

دیواره خارجی کوره با 2 لایه پرایمر و 2 لایه رنگ آمیزی شده است

لایه های رنگ پوششیقسمت کلیدی کوره با حرارت رنگ شده است

رنگ مقاوم

2.2پوشش

ماده اصلی پوشش کوره الیاف نسوز کامپوزیت است

بلوک تاشو حاوی زیرکونیوم و کروم در خدمات طولانی مدت

دمای 1250 درجه سانتیگراداین ساختار پوشش نسوز دارای مزایایی است

هدایت حرارتی کم، ظرفیت ضد ضربه قوی و ضد فرسایش.آلومینیوم

بلوک فشاری الیاف سیلیکات با ضخامت 300 میلی متر به عنوان طراحی شده است

لایه نسوز با دمای بالا

2.3 بوژی

بوژی از مواد حفظ حرارت، قاب بوژی و متحرک تشکیل شده است

سازوکار.لایه نسوز به 3 لایه فرعی تقسیم می شود، یعنی لایه اول

لایه آجر با آلومینا بالا و لایه دوم و سوم با هر دو آجر سفالی سبک.

چارچوب بوژی از پرتو 12# I و تیر فریم 12# ساخته شده است.بوژی

استحکام کافی برای اطمینان از عدم تغییر شکل تحت عملیات بار کامل دارد.فاصله

بین دو طرف بوژی کوره و قاب مقاوم در برابر آتش

واگن برقی باید تعمیر شود

صفحه سطح بوژی از ورق فولادی با کیفیت 10 میلی متر ساخته شده است.کارکرد

پراکنده کردن بار بوژی (توزیع بار به طور مساوی) و افزایش آن است

استحکام قاب

مواد حفظ حرارت به 3 لایه تقسیم می شود که لایه بالایی است

آجرهای با آلومینا بالا و لایه دوم و سوم هر دو آجر سفالی سبک هستند.

مکانیسم کشش بوژی: مکانیسم حرکت واگن برقی توسط AC هدایت می شود

کاهنده موتور، و حالت رانندگی ساختار چرخ دنده کاهنده است.واگن برقی

از طریق چرخ دنده کاهنده در جعبه دنده به داخل و خارج کوره می رود

دستگاه و چرخ حرکت در زیر چرخ دستی برای به حرکت درآوردن چرخ دنده چرخ دستی

برای توری کردن و راندن واگن برقی که پایدار و قابل اعتماد است.

بلوک آب بندی فیبر مقاوم در برابر آتش برای آب بندی بین بوژی و بوژی استفاده می شود

بدنه کوره که توسط اهرم سیلندر برق فشرده شده و به هم متصل می شود

با سیلندر برق درب کوره.هنگامی که بوژی در موقعیت مناسب قرار دارد،

سیلندر الکتریکی اهرم را به حرکت در می آورد تا آب بندی الیاف پنبه ای مقاوم در برابر آتش را بالا ببرد.

مسدود کرده و آن را به شکاف بین بوژی و بدنه کوره فشار دهید.در همین حال

زمان، درب کوره می افتد و سیلندر الکتریکی برای فشار دادن درب کوره عمل می کند

محکماگر بوژی تخلیه شود، درب کوره در همان زمان تغذیه می شود.

سیلندر الکتریکی واگن برقی برای از بین بردن بلوک آب بندی حرکت می کند، درب بالا می رود

به موقعیت مناسب، و چرخ دستی می تواند شروع شود.عمل فوق می تواند دستی یا

عمل مداوم خودکاراستفاده از آن ایمن و نگهداری آن راحت است.

3.پارامترهای فنی اصلی
