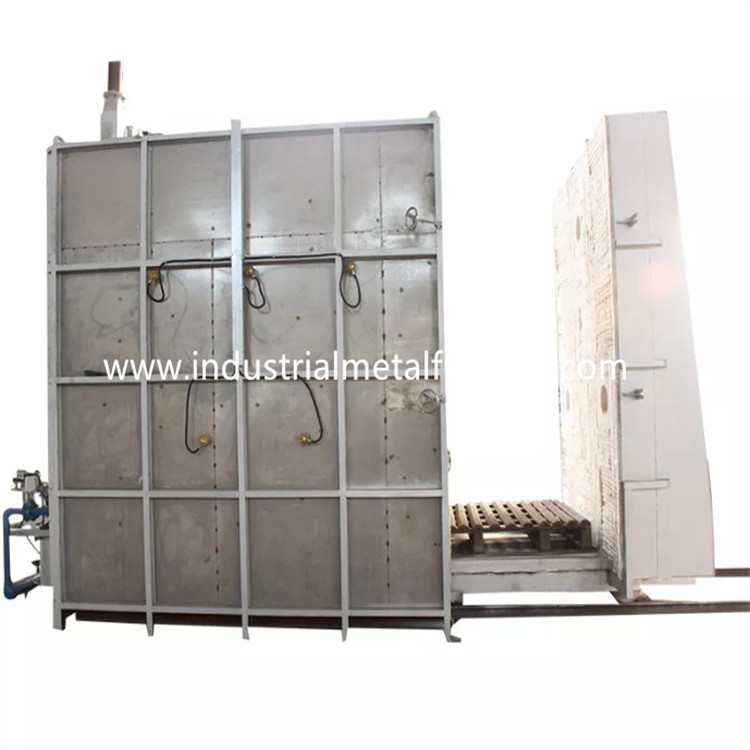

کوره حرارتی حرارتی Bogie Hearth 2000×900×600mm

کوره 2000 × 900 × 600 میلی‌متر

1. کاربرد

کوره بوژی برقی RT3-70-6 عمدتاً برای

تمپرینگ، فولاد سازه ای، فولاد ریخته گری، فولاد فنری و فولاد ابزار.

2. مقدمه سازه

کوره بوژی RT3-70-6 عمدتاً از کوره تشکیل شده است

بدنه، آستر، درب کوره و سیستم فشرده سازی درب، بوژی، گرمایش

عنصر، دستگاه گردش خون و سیستم کنترل دما.

2.1 خزبدن خوب

اسکلت فلزی بدنه طرح کوره بوژی از

فولاد مقطعی 10-12# و صفحات فولادی ≥3mm.ستون کناری و پشتی

ستون ها از فولاد مقطعی ساخته شده اند و با سکشنال تقویت می شوند

مهاربندی های فولادیدیواره خارجی کوره با 2 لایه رنگ آمیزی شده است

پرایمر و 2 لایه رنگ پوششی.بخش کلیدی کوره است

رنگ آمیزی شده با رنگ مقاوم در برابر حرارت

2.2 پوشش

بدنه کوره اجاق گاز بوژی عمده فروشی با سیستم تمام فیبر ساخته شده است.

مواد پوشش مورد استفاده الیاف آلومینیوم با کیفیت است که توسط قطعات فولادی گرد ثابت شده است.

الیاف آلومینیوم از قبل به صورت بلوک فشرده می شوند (گرانش تراکم:

≥230 کیلوگرم بر متر مکعب) و سپس توسط فولاد ضد زنگ گرد به بدنه کوره ثابت می شود.

قطعات.این ساختار پوشش نسوز دارای مزایای هدایت حرارتی کم است،

ظرفیت ضد شوک قوی و ضد فرسایش.آستر دارای ضخامت کل است

240 میلی مترالیاف آلومینیوم سیلیکات در برابر حداکثر دمای 950 درجه سانتیگراد مقاومت می کند.

2.3 درب کوره و سیستم درب بالا به پایین

درب کوره ته ماشین عمده فروشی از آستر تمام فیبر و استیل تشکیل شده است

پوشش سازهچارچوب در از ورق فولادی 10 میلی متری ساخته شده است.درب ساخته شده است

با بلوک های الیاف آلومینیومی سیلیکات مشابه بدنه کوره.را

ساختار کلی کوره در هنگام گرم شدن شکل خود را حفظ می کند.

روش رانندگی درب:درب کوره به صورت الکتریکی به سمت بالا بلند می شود و

توسط بالابر به سمت پایینو توسط فنر مهر و موم می شود.

2.4 بوژی

بوژی از قاب بوژی، چرخ ها، بدنه آجرکاری نسوز تشکیل شده است.

صفحه جلوی بوژی مقاوم در برابر حرارت، عناصر گرمایشی و مکانیزم راندن بوژی.

ساختار بوژی: قاب بوژی از تیر 14# و صفحات فولادی 10 میلی متر ساخته شده است.

بوژی می تواند برای مدت طولانی بدون تغییر شکل در بار کامل کار کند.

چرخ: چرخ ها از ریخته گری فولاد ZG55# ساخته شده اند.شفت انتقال است

ساخته شده از فولاد 45# و عملیات حرارتی می شود.بلبرینگ انتقال از نوع سنگین است

نوع یاتاقان ستون برای تحمل وزن.در مجموع 4 جفت چرخ وجود دارد و هر کدام

قطر چرخ 240 میلی متر است.

بدنه آجرکاری: بوژی با ترکیبی از آجرهای نسوز آلومینا بالا ساخته شده است.

آجرهای نسوز سبک و آجرهای حفظ حرارت.بدنه آجرکاری بوژی

دارای شیار نصب المنت های گرمایشی برای نصب آسان المنت ها.را

قطعات ضربه خورده و ناحیه تحمل وزن به ویژه با نوع سنگین آجرکاری شده اند

آجرهای نسوز آلومینیومیهمچنین فضای خالی برای پوشش نسوز باقی مانده است

انبساط در هنگام گرم شدن

صفحه بوگی با CrMnN، 30 میلی متر ریخته گری می شود.حداکثر دما ≤950℃.این دارد

استفاده طولانی مدت بدون تغییر شکل و ترک خوردگی.

آب بندی: آب بندی بین درب کوره و بدنه کوره و بوژی اهمیت بیشتری دارد.

مهر و موم بین درب کوره و بدنه کوره ساختار فشرده سازی فنری را اتخاذ می کند.

مهر و موم بین بوژی و بدنه کوره از آجر و الیاف به شکل خاص است

بلوک پنبه ای

2.5 المنت حرارتی

عنصر گرمایش: نوارهای مقاومت آلیاژی مارپیچی شکل مقاومت 0Cr25AL5 هستند

در 5 دیوار جانبی، دو دیوار جانبی، دیوار پشتی، درب کوره و پایین بوژی نصب شده است.

نوارهای مقاومتی از طریق قالب های مخصوص تولید می شوند و در داخل آن نصب می شوند

دیوار کوره توسط میخ های چینی.و یک واشر چینی بین فیبر وجود دارد

دیوار و نوارهای مقاومت برای جلوگیری از اتصال کوتاه.1 منطقه گرمایش وجود دارد.همه

میله های هادی سرب از مواد φ16 0Cr25AL5 ساخته شده اند.

2.6 سیستم کنترل الکتریکی

کنترل دما: کوره از کنترل کننده دما هوشمند برای کنترل استفاده می کند

دما که دارای عملکرد تنظیم خودکار برای محاسبه پارامتر PID ایده آل است و

دستیابی به ثبات دماکنترل کننده دما دارای عملکردهای

هشدار دمای بیش از حد و محافظت در برابر شکستگی زوج حرارتی.

کوره دارای 1 منطقه کنترل دما برای کنترل اتصال بین

دما و حرکات موتورهر منطقه با هشدار دمای بیش از حد تنظیم شده است.

حلقه گرمایش از SCR دو جهته و کنترل ماشه استفاده می کند.قدرت است

به شیوه تنظیم زمان متناسب تنظیم می شود.

سیستم محرک کنترل، یک راه اندازی پرقدرت است که با رادیاتور کامل می شود

و سیستم خنک کننده هواسوئیچ هوا نیز وجود دارد.حلقه گرمایش مجهز است

دارای آمپرمتر، ولت متر، نشانگر روشن و خاموش شدن المنت حرارتی، محافظ اینترلاک روشن،

و اقدامات ایمن زمین.

کنترل حرکت: سیستم کنترل عمدتاً حرکت درب بالا به پایین را کنترل می کند.

فشرده سازی درب و حرکت درب به بیرون.همچنین حرکات لزوما هستند

برای اطمینان از ایمنی عملیات مرتبط است.

2.7 سیستم گردش هوای گرم:

عمدتاً از یک فن گریز از مرکز و یک صفحه هدایت کننده هوا در کوره تشکیل شده است.را

گرمای ساطع شده توسط المنت گرمایشی به طور مساوی به ناحیه کار موثر دمیده می شود

فن گردشی از طریق صفحه هدایت باد.صفحه راهنمای هوا از 1Cr18Ni9 ساخته شده است،

و فن و شفت از 1Cr18Ni9Ti ساخته شده است.به منظور اطمینان از استفاده عادی از

یاتاقان ها، روش خنک کننده خنک کننده هوا است.

دستگاه راهنما: عمدتاً هوای تولید شده توسط فن گردشی را در کوره به گردش در می آورد

در امتداد جهت صفحه راهنما به طور موثر در کوره، به طوری که هوا را وارد کنید

کوره همرفت سریع تولید می کند تا به هدف یکنواختی دما برسد.

مواد صفحه هدایت باد و چارچوب همگی از ورق فولادی ضد زنگ 304 ساخته شده اند.

صفحه راهنمای هوا و چارچوب به صورت متحرک برای اطمینان از آزاد بودن به هم متصل شده اند

انبساط صفحه راهنمای هوا در دمای بالا و مناسب برای تعمیر و

نگهداری.
