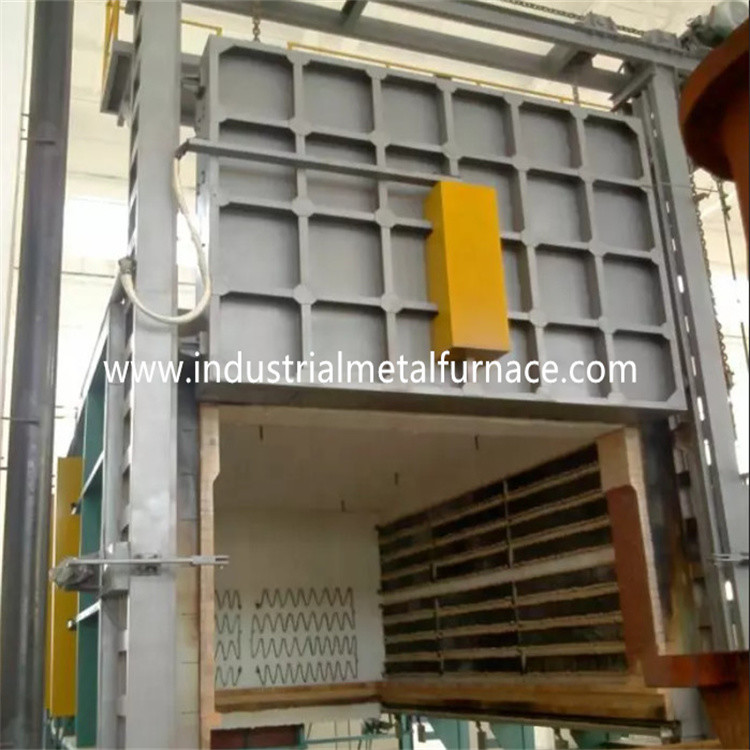

عملیات حرارتی کوره خاموش کننده بوگی 1200×1200×600 میلی متر الکتریکی

کوره خاموش کننده بوژی برقی 1200×1200×600 میلی متر

1. کاربرد

کوره بوژی الکتریکی RT3-75-12 عمدتاً برای استفاده می شود

کوئنچینگ، فولاد سازه ای، فولاد ریخته گری، فولاد فنری و فولاد ابزار.

2. مقدمه سازه

کوره بوژی RT3-75-12 عمدتاً از کوره تشکیل شده است

بدنه، آستر، درب کوره و سیستم فشرده سازی درب، بوژی، آب بندی

مکانیزم، عنصر گرمایش، سیستم کنترل دما.

2.1 خزبدن خوب

ساختار فولادی بدنه کوره بوژی از مقطع 8-10# ساخته شده است

ورق های فولادی و فولادی ≥3 میلی متری.ستون کناری و ستون های پشتی از ساخته شده است

فولاد مقطعی، و با مهاربندی های فولادی مقطعی تقویت می شوند.خارجی

دیوار کوره با 2 لایه پرایمر و 2 لایه رنگ آمیزی شده است

رنگ پوشش.قسمت کلیدی کوره با رنگ مقاوم در برابر حرارت رنگ شده است.

2.2پوشش

تامین کننده کوره پایین خودرو با سیستم تمام فیبر ساخته شده است.آستر

مواد مورد استفاده الیاف آلومینیوم با کیفیت است که توسط قطعات فولادی گرد ثابت شده است.را

الیاف آلومینیوم از قبل به صورت بلوک فشرده می شوند (گرانش تراکم:

≥230 کیلوگرم بر متر مکعب) و سپس توسط فولاد ضد زنگ گرد به بدنه کوره ثابت می شود.

قطعات.این ساختار پوشش نسوز دارای مزایای حرارت کم است

رسانایی، ظرفیت ضد ضربه قوی و ضد فرسایش.آستر دارد

ضخامت کل 350 میلی مترالیاف آلومینیوم سیلیکات حداکثر مقاومت را نشان می دهد

دمای 1260 درجه سانتیگراد

2.3سیستم درب کوره و درب بالا به پایین

درب کوره بوژی با دمای بالا از تمام الیاف تشکیل شده است

آستر و پوشش سازه فولادی.چارچوب در از ورق فولادی 12 میلی متری ساخته شده است.

آستر با بلوک های فیبر آلومینیومی بالا مانند آنچه برای کوره ساخته شده است

بدنساختار کلی کوره در هنگام گرم شدن شکل خود را حفظ می کند.

روش رانندگی درب:درب کوره به صورت الکتریکی به سمت بالا بلند می شود و

توسط بالابر برقی به سمت پایینو توسط خود وزنی درب کوره آب بندی می شود.

2.4 بوژیو مکانیزم آب بندی

بوژی از قاب بوژی، چرخ ها، بدنه آجرکاری نسوز تشکیل شده است.

صفحه جلوی بوژی مقاوم در برابر حرارت و مکانیزم حرکت بوژی.

ساختار بوژی: قاب بوژی از تیر 12# و فولاد 12mm ساخته شده است

بشقاب هابوژی می تواند برای مدت طولانی بدون تغییر شکل در بار کامل کار کند.

چرخ: چرخ ها از ریخته گری فولاد ZG55# ساخته شده اند.انتقال

شفت از فولاد 45# ساخته شده است و تحت عملیات حرارتی قرار می گیرد.بلبرینگ انتقال

از نوع سنگین یاتاقان ستونی برای تحمل وزن است.در مجموع 4 عدد وجود دارد

از چرخ ها، و هر چرخ دارای قطر 240 میلی متر است.

بدنه آجرکاری: بوژی با ترکیبی از آلومینا بالا ساخته شده است

آجرهای نسوز، آجرهای نسوز سبک و آجرهای حفظ حرارت.را

بدنه آجرکاری بوژی دارای شیار نصب عناصر گرمایشی است

نصب عناصر گرمایشیقطعات ضربه خورده و تحمل وزن

منطقه به ویژه با آجرهای نسوز آلومینیومی از نوع سنگین آجرکاری شده است.

همچنین هنگام گرم شدن، فضای خالی برای انبساط پوشش نسوز باقی می ماند.

صفحه بوژی شکل نواری با ZG35Cr24Ni7SiN، 30 میلی متر ریخته گری شده است.را

حداکثر دما≤1200℃.استفاده طولانی مدت بدون تغییر شکل و

ترک خوردن.

آب بندی: مهر و موم بین درب کوره و بدنه کوره و بوژی بیشتر است

مهم.مهر و موم بین درب کوره و بدنه کوره، کوره را می پذیرد

ساختار فشرده سازی خود وزن درب.مهر و موم بین بوژی و کوره

بدنه مهر و موم از آجر به شکل خاص، بلوک پنبه الیاف و شن و ماسه مهر و موم دوبل است.

2.5 المنت حرارتی

عنصر گرمایش: مقاومت آلیاژی شکل راه راه مقاومت 0Cr27AL7Mo2

نوارها در دو دیوار جانبی نصب می شوند.نوارهای مقاومت از طریق تولید می شوند

قالب های مخصوص، و توسط میخ های چینی در دیواره کوره نصب می شوند.و آنجا

یک واشر چینی بین دیواره فیبر و نوارهای مقاومتی است که باید از آن جلوگیری کرد

مدار کوتاه.پیچ و واشر سرامیکی از مواد آلومینیومی بالا ساخته شده است

برای اطمینان از استحکام و عمر مفید کافی در دمای بالا پخته می شود.آنجا

1 منطقه گرمایشی هستند.همه میله های هادی خروجی از φ16 0Cr27AL7Mo ساخته شده اند

مواد

2.6 سیستم کنترل الکتریکی

کنترل دما: کوره از کنترل کننده دما هوشمند برای کنترل استفاده می کند

دمایی که دارای عملکرد تنظیم خودکار برای محاسبه پارامتر PID ایده آل است

و به یک ثبات دما دست پیدا کنید.کنترل کننده دما دارای عملکردهای

هشدار دمای بیش از حد و محافظت در برابر شکستگی زوج حرارتی.

کوره دارای 1 منطقه کنترل دما برای کنترل اتصال بین

دما و حرکات موتورهر منطقه با دمای بیش از حد تنظیم شده است

زنگ خطر. هشدار.حلقه گرمایش از SCR دو جهته و کنترل ماشه استفاده می کند.را

قدرت به روش تنظیم متناسب زمان تنظیم می شود.

سیستم محرک کنترل یک راه اندازی با قدرت زیاد است که با a کامل می شود

رادیاتور و سیستم خنک کننده هواسوئیچ هوا نیز وجود دارد.حلقه گرمایش است

مجهز به آمپرمتر، ولت متر، نشانگر روشن و خاموش المنت گرمایش، روشن شدن برق

حفاظت اینترلاک و اقدامات ایمن ارت.

کنترل حرکت: سیستم کنترل عمدتاً حرکت درب بالا به پایین را کنترل می کند.

فشرده سازی درب و حرکت درب به بیرون.همچنین حرکات لزوما هستند

برای اطمینان از ایمنی عملیات مرتبط است.

3.پارامترهای فنی اصلی
