درمان حرارتی کوره اجاق برقی بوگی 1500×1000×1000 میلی متر سازه فولادی

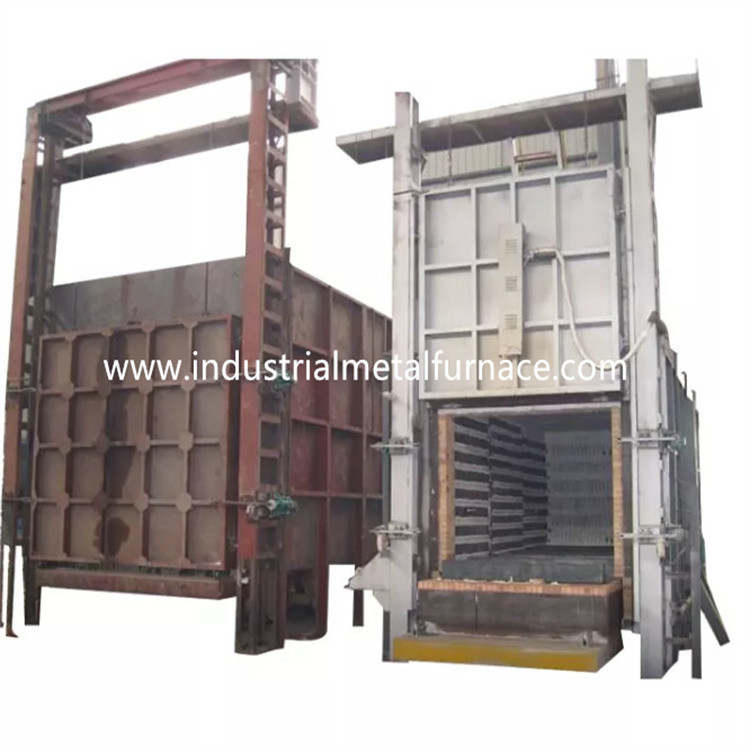

کوره اجاق برقی 1500×1000×1000 میلی متر

1. کاربرد

کوره بوژی برقی RT3-110-11 عمدتا استفاده می شود

برای بازپخت، کوئنچ و نرمال سازی قطعات فولادی، ریخته گری

قطعات و قطعات فولادی ضد زنگ و غیره

2.مقدمه سازه

کوره بوژی RT3-110-11 عمدتا از کوره تشکیل شده است

پوسته، آستر، درب کوره، مکانیزم بلند کردن درب کوره و درب

مکانیزم فشرده سازی، بوژی، مکانیزم کشش بوژی، آب بندی

بین بدنه کوره و بوژی، المنت حرارتی و دستگاه ثابت،

و سیستم کنترل دما

2.1 خزناسپوسته

ساختار فولادی بدنه کوره پایینی خودرو مقاومت الکتریکی ساخته شده است

از فولاد مقطعی 8-10# و صفحات فولادی ≥3mm.ستون کناری و پشتی

ستون ها از فولاد مقطعی ساخته شده اند و با فولاد مقطعی تقویت می شوند

مهاربندی هادیواره خارجی کوره با 2 لایه آستر رنگ شده است.

و 2 لایه رنگ پوششی.قسمت کلیدی کوره با رنگ آمیزی شده است

رنگ مقاوم در برابر حرارت

2.2 آستر

بدنه کوره ته ماشین گازی با سیستم تمام فیبر ساخته شده است.را

مواد پوشش مورد استفاده الیاف آلومینیوم با کیفیت است که توسط قطعات فولادی گرد ثابت شده است.

الیاف آلومینیوم از قبل به صورت بلوک فشرده می شوند (گرانش تراکم:

≥230 کیلوگرم در متر³) و سپس توسط قطعات گرد فولادی ضد زنگ به بدنه کوره ثابت می شود.

این ساختار پوشش نسوز دارای مزایای هدایت حرارتی کم است،

ظرفیت ضد شوک قوی و ضد فرسایش.آستر دارای ضخامت کلی است

از 325 میلی مترالیاف آلومینیوم سیلیکات در برابر حداکثر درجه حرارت مقاومت می کند

1260 ℃.بست های الیافی از فولاد ضد زنگ ساخته شده اند.

2.3 درب کوره و سیستم درب بالا به پایین

درب کوره عملیات حرارتی خاموش کننده سریع از روکش تمام فیبر تشکیل شده است

و پوشش سازه فولادیپوسته کوره از ورق فولادی 12 میلی متری برای

چارچوب دردرب با بلوک های فیبر آلومینیومی سیلیکات مشابه ساخته شده است

که برای بدنه کورهساختار کلی کوره شکل خود را حفظ می کند

در حالی که گرم می شود.

روش رانندگی درب:درب کوره به صورت الکتریکی به سمت بالا بلند می شود و

توسط بالابر به سمت پایینو با خود وزنی درب کوره آب بندی می شود.

2.4 بوژی

بوژی از قاب بوژی، چرخ ها، بدنه آجرکاری نسوز تشکیل شده است.

صفحه اجاق بوژی مقاوم در برابر حرارت، عناصر گرمایشی و مکانیزم محرک بوژی.

ساختار بوژی: قاب بوژی از صفحات فولادی 12 میلی متری و فولاد 12# ساخته شده است

پرتو.بوژی می تواند برای مدت طولانی بدون تغییر شکل در بار کامل کار کند.

چرخ: چرخ ها از ریخته گری فولاد ZG55# ساخته شده اند.شفت انتقال است

ساخته شده از فولاد 45# و عملیات حرارتی می شود.بلبرینگ انتقال از

یاتاقان ستونی نوع سنگین برای تحمل وزن.در مجموع 2 جفت چرخ وجود دارد،

و قطر هر چرخ 240 میلی متر است.بوژی موتوردار است.و موتور محرکه

مجهز به یک دستگاه کاهش سرعت ترمز برای از بین بردن اینرسی در هنگام راه اندازی است

و حرکت را متوقف کنید.2 سوئیچ محدود برای جلوگیری از سفر بیش از حد بوژی وجود دارد.

بدنه آجرکاری: بوژی با ترکیبی سنگین از آلومینا بالا ساخته شده است

آجرهای نسوز، آجرهای نسوز سبک و آجرهای حفظ حرارت.تحت تاثیر قرار گرفته است

قطعات و ناحیه تحمل وزن به ویژه با نوع سنگین آجرکاری شده است

آجرهای نسوز آلومینیومیهمچنین فضای خالی برای پوشش نسوز باقی مانده است

انبساط در هنگام گرم شدن

بوژیاجاقبشقاب: ریخته گری فولاد مقاوم در برابر حرارت ZG35Cr24Ni7SiN به ضخامت 30 میلی متر

قطعه با حداکثر دمای کار ≤1200 ℃.می تواند از افتادن فلس ها به داخل جلوگیری کند

شیار عناصر گرمایشی که باعث ایجاد یک اتصال کوتاه می شود.

مکانیزم حرکت بوژی: بوژی روش خود حرکتی دارد.کاهش

چرخ دنده چرخ بوژی را به حرکت در می آورد.حرکت بوژی صاف و پایدار است.

آب بندی بین درب کوره، بدنه کوره و بوژی: آب بندی بین

درب کوره و بدنه کوره از طریق فشار خود وزنی سفت می شود

سازوکار.آب بندی بین بوژی و بدنه کوره از طریق است

آجرهای نرم با شکل خاص و بلوک پنبه ای الیافی.

2.5 المنت حرارتی

عنصر گرمایش: مقاومت آلیاژی مارپیچی شکل با مقاومت 0Cr27AL7Mo2

نوارها در 2 دیوار جانبی، دیوار پشتی، درب کوره و پایین بوژی نصب می شوند.

نوارهای مقاومت از طریق قالب های مخصوص تولید می شوند و در آن نصب می شوند

دیوار کوره توسط میخ های چینی.و یک واشر چینی بین آن وجود دارد

دیوار فیبر و نوارهای مقاومت برای جلوگیری از اتصال کوتاه.1 منطقه گرمایش وجود دارد.

همه میله‌های هادی خروجی از ماده φ16 0Cr27AL7Mo2 ساخته شده‌اند.

2.6 سیستم کنترل الکتریکی

کنترل دما: کوره از کنترل کننده دما هوشمند استفاده می کند

دمایی را کنترل کنید که دارای عملکرد تنظیم خودکار برای محاسبه ایده آل است

پارامتر PID و رسیدن به ثبات دما.کنترل کننده دما

دارای عملکرد هشدار دمای بیش از حد و محافظت در برابر شکستگی زوج حرارتی است.

کوره دارای 1 منطقه کنترل دما برای کنترل اتصال بین

دما و حرکات موتورهر منطقه با یک تنظیم شده است

هشدار دمای بیش از حد

A. با توجه به الزامات فرآیند، برنامه افزایش دما تنظیم می شود

ابزار هوشمند و برای کنترل در هر منطقه دما توزیع می شود.

فراخوانی و ویرایش فرآیند مربوطه، ارسال سیگنال به سطح پایین تر، و

دمای هر ناحیه را از دستگاه بالایی جمع آوری کنید.

ب. هنگامی که منبع تغذیه اصلی برای عملیات روشن است، تجهیزات به طور معمول روشن می شوند

کوره الکتریکی را با توجه به فرآیند برنامه تنظیم شده در هوشمند کنترل کنید

ابزار.

(2) کنترل قدرت: از سیستم ماشه با قدرت بالا، مجهز به رادیاتور و

یک مجموعه کامل از سیستم خنک کننده هواهر گروه از عناصر گرمایش الکتریکی باید باشد

مجهز به آمپرمتر، ولت متر و نشانگر خاموش شدن المنت های گرمایش الکتریکی،

با قدرت حفاظت از قفل و اقدامات زمینی ایمن برای اطمینان از استفاده ایمن.

بلند کردن درب کوره و حرکت بوژی همه در کنترل کامل شده است

کابینهبین هر حرکت و روشن شدن، اتصال الکتریکی قابل اعتمادی وجود دارد

حفاظت درهم تنیده با سیستم گرمایش الکتریکی

3.پارامترهای فنی اصلی
