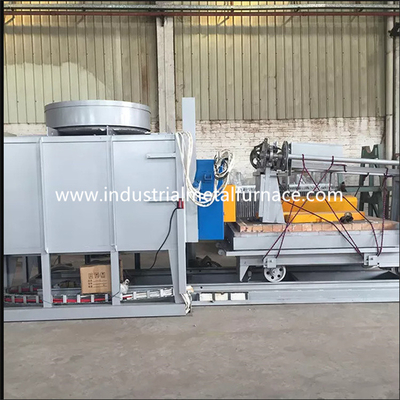

کوره عملیات حرارتی Bogie Hearth 1200 درجه نوع پایین خودرو برای قطعات فولادی ریخته گری

درمان حرارتی 1200 درجه سانتیگراد الکتریکی اجاق گاز

نوع ته ماشین کوره برای قطعات فولادی ریخته گری فلزی

1. کاربرد

کوره بوژی برقی RT2-260-12 عمدتا

مورد استفاده برای عملیات حرارتی قطعات سازه فولادی، قطعات فولادی ریخته گری،

قطعات میله شفت، محصولات فولادی ابزار، و غیره کوره عملیات حرارتی

به طور گسترده ای برای خاموش کردن، معتدل کردن، عادی سازی، بازپخت و غیره استفاده می شود

فرآیندها

2. پارامترهای فنی اصلی

3. مقدمه سازه

عملیات حرارتی کوره RT2-260-12 برای فلز عمدتاً از کوره تشکیل شده است

بدنه، آستر، درب کوره و سیستم فشرده سازی درب، بوژی، گرمایش

عنصر و سیستم کنترل دما

2.1 خزبدن خوب

اسکلت فلزی بدنه عمده فروشی از

فولاد مقطعی 10-12# و صفحات فولادی ≥3mm.

2.2پوشش

بدنه کوره ته ماشین عمده فروشی با سیستم تمام فیبر ساخته شده است.را

مواد پوشش استفاده شده زیرکونیوم با کیفیت حاوی الیاف آلومینیوم است که توسط فیکس شده اند

قطعات فولادی گردالیاف آلومینیوم از قبل به صورت بلوک فشرده شده اند

(گرانش تراکمی: ≥230 کیلوگرم بر متر³) و سپس به صورت گرد به بدنه کوره ثابت می شود

قطعات فولادی ضد زنگاین ساختار پوشش نسوز دارای مزایای کم است

رسانایی گرما، ظرفیت ضد شوک قوی و ضد فرسایش.آستر دارای یک

ضخامت کل 370 میلی مترالیاف آلومینیوم سیلیکات حداکثر مقاومت را نشان می دهد

دمای 1260 درجه سانتیگرادجنس قطعات ثابت فولادی گرد 1Cr13 است.

2.3سیستم درب کوره و درب بالا به پایین

درب کوره پایین خودرو از آستر تمام الیاف و ساختار فولادی تشکیل شده است

پوشش

روش رانندگی درب:درب کوره به صورت الکتریکی به سمت بالا بلند می شود و

توسط بالابر به سمت پایینو توسط فنر مهر و موم می شود.

2.4 بوژی

بوژی از قاب بوژی، چرخ ها، بدنه آجرکاری نسوز تشکیل شده است.

صفحه جلوی بوژی مقاوم در برابر حرارت، عناصر گرمایشی و مکانیزم راندن بوژی.

ساختار بوژی: قاب بوژی از تیر 14# و صفحات فولادی 10 میلی متر ساخته شده است.

بوژی می تواند برای مدت طولانی بدون تغییر شکل در بار کامل کار کند.

چرخ: چرخ ها از ریخته گری فولاد ZG55# ساخته شده اند.شفت انتقال است

ساخته شده از فولاد 45# و عملیات حرارتی می شود.بلبرینگ انتقال از

یاتاقان ستونی نوع سنگین برای تحمل وزن.در مجموع 2 جفت چرخ وجود دارد،

و قطر هر چرخ 300 میلی متر است.بوژی موتوردار است.و رانندگی

موتور مجهز به یک دستگاه کاهش سرعت ترمز برای از بین بردن اینرسی است

حرکت راه اندازی و توقف2 سوئیچ محدود برای جلوگیری از سفر بیش از حد وجود دارد

از بوژی

بدنه آجرکاری: بوژی با ترکیبی سنگین از آلومینا بالا ساخته شده است

آجرهای نسوز، آجرهای نسوز سبک و آجرهای حفظ حرارت.آجرکاری

بدنه بوژی دارای شیار نصب عناصر گرمایشی برای نصب آسان است

عناصر گرمایشیقسمت های ضربه خورده و ناحیه تحمل وزن مخصوصاً آجرکاری شده است

با آجرهای نسوز آلومینیومی از نوع سنگین.همچنین فضای خالی برای آن باقی مانده است

انبساط پوشش نسوز هنگام گرم شدن

مکانیزم حرکت بوژی: بوژی روش خود حرکتی دارد.کاهش

چرخ دنده چرخ بوژی را به حرکت در می آورد.حرکت بوژی صاف و پایدار است.

آب بندی بین درب کوره، بدنه کوره و بوژی: آب بندی بین

درب کوره و بدنه کوره از طریق فنر است.آب بندی بین بوژی

و بدنه کوره از طریق آجرهای نرم نرم و بلوک پنبه ای الیافی است.

2.5 المنت حرارتی

عنصر گرمایش: نوارهای مقاومت آلیاژی مارپیچی شکل مقاومت 0Cr27AL7Mo2

در 2 دیوار جانبی، دیوار پشتی، درب کوره و پایین بوژی نصب می شوند.مقاومت

نوارها از طریق قالب های مخصوص تولید و در دیواره کوره نصب می شوند

میخ های چینیو یک واشر چینی بین دیوار فیبر و دیوار وجود دارد

نوارهای مقاومتی برای جلوگیری از اتصال کوتاه2 منطقه گرمایشی وجود دارد.همه سرب

میله های هادی از مواد φ16 0Cr27AL7Mo2 ساخته شده اند.

2.6 سیستم کنترل الکتریکی، 1 مجموعه

کنترل دما: کوره برای عملیات حرارتی فلز، شانگهای گولونگ را اتخاذ می کند

دمای هوشمند کنترل کننده برای کنترل دما که دارای تنظیم خودکار است

تابع برای محاسبه پارامتر PID ایده آل و دستیابی به یک ثبات دما.

کنترل کننده دما دارای عملکردهای هشدار دهنده دمای بیش از حد و حرارتی است

حفاظت از شکستگی زوج
