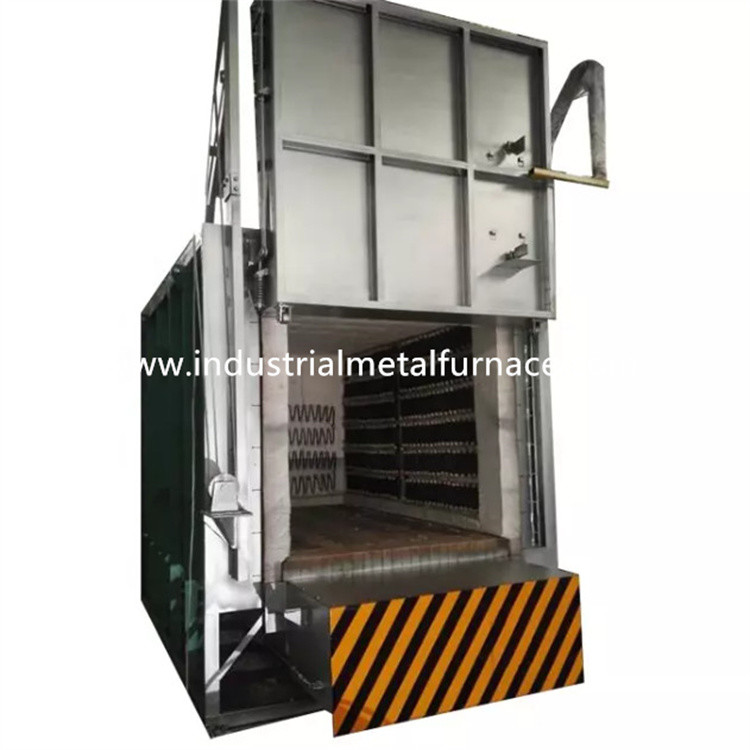

کوره عملیات حرارتی بوگی برقی 1200 درجه سانتیگراد 3500 × 1600 × 1600 میلی متر

3500×1600×1600mm 1200 درجه سانتیگراد صنعتی

فرآوری حرارتی قطعات فلزی کوره بوگی الکتریکی

1. کاربرد

کوره حرارتی بوژی الکتریکی RT3-380-12 عمدتاً است

مورد استفاده برای عملیات حرارتی قطعات سازه فولادی، قطعات فولادی ریخته گری،

قطعات میله شفت، محصولات فولادی ابزار و غیره

2.مقدمه سازه

کوره بوژی RT3-380-12 عمدتاً از

بدنه کوره، آستر، درب کوره و سیستم فشرده سازی درب،

بوژی، المنت گرمایشی و سیستم کنترل دما.

2.1 خزبدن خوب

اسکلت فلزی بدنه کوره ته ماشین بصورت عمده ساخته شده است

از فولاد مقطعی 8-12# و صفحات فولادی ≥3mm.ستون کناری

و ستون های پشتی از فولاد مقطعی ساخته شده و تقویت شده است

با مهاربندی های فولادی مقطعیدیواره خارجی کوره رنگ شده است

با 2 لایه آستر و 2 لایه رنگ پوشش.بخش کلیدی از

کوره با رنگ مقاوم در برابر حرارت رنگ آمیزی شده است.

2.2پوشش

بدنه کوره اجاق گاز بازپخت با سیستم تمام الیاف ساخته شده است.

مواد پوشش مورد استفاده الیاف آلومینیوم با کیفیت است که توسط قطعات فولادی گرد ثابت شده است.

الیاف آلومینیوم از قبل به صورت بلوک فشرده می شوند (گرانش تراکم:

≥230 کیلوگرم در متر³) و سپس توسط قطعات گرد فولادی ضد زنگ به بدنه کوره ثابت می شود.

این ساختار پوشش نسوز دارای مزایای هدایت حرارتی کم است،

ظرفیت ضد شوک قوی و ضد فرسایش.آستر دارای ضخامت کل است

350 میلی مترالیاف آلومینیوم سیلیکات در برابر حداکثر دمای 1360 درجه سانتیگراد مقاومت می کند.

جنس قطعات ثابت فولادی گرد 1Cr13 است.

2.3سیستم درب کوره و درب بالا به پایین

درب کوره زیرین خودرو از آستر تمام الیاف و فولاد تشکیل شده است

پوشش سازهچارچوب درب از ورق فولادی 10 میلی متری و مقطعی 12 میلی متری ساخته شده است

فولاد.درب با بلوک های فیبر آلومینیومی سیلیکات ساخته شده است

بدنه کورهساختار کلی کوره در هنگام گرم شدن شکل خود را حفظ می کند.

روش رانندگی درب:درب کوره به صورت الکتریکی به سمت بالا و پایین بلند می شود

توسط بالابر.و توسط فنر مهر و موم می شود.

2.4 بوژی

بوژی از قاب بوژی، چرخ ها، بدنه آجرکاری نسوز تشکیل شده است.

صفحه جلوی بوژی مقاوم در برابر حرارت، عناصر گرمایشی و مکانیزم راندن بوژی.

ساختار بوژی: قاب بوژی از تیر 14# و صفحات فولادی 12 میلی متر ساخته شده است.

بوژی می تواند برای مدت طولانی بدون تغییر شکل در بار کامل کار کند.

چرخ: چرخ ها از ریخته گری فولاد ZG55# ساخته شده اند.شفت انتقال

از فولاد 45# ساخته شده است و تحت عملیات حرارتی قرار می گیرد.بلبرینگ انتقال از

یاتاقان ستونی نوع سنگین برای تحمل وزن.در مجموع 3 جفت چرخ وجود دارد،

و قطر هر چرخ 300 میلی متر است.بوژی موتوردار است.و موتور محرکه

مجهز به یک دستگاه کاهش سرعت ترمز برای از بین بردن اینرسی در هنگام راه اندازی است

و حرکت را متوقف کنید.2 سوئیچ محدود برای جلوگیری از سفر بیش از حد بوژی وجود دارد.

بدنه آجرکاری: بوژی با ترکیبی سنگین از آلومینا بالا ساخته شده است

آجرهای نسوز، آجرهای نسوز سبک و آجرهای حفظ حرارت.آجرکاری

بدنه بوژی دارای شیار نصب عناصر گرمایشی برای نصب آسان است

عناصر گرمایشیقسمت های ضربه خورده و ناحیه تحمل وزن مخصوصاً آجرکاری شده است

با آجرهای نسوز آلومینیومی از نوع سنگین.همچنین فضای خالی برای آن باقی مانده است

انبساط پوشش نسوز هنگام گرم شدن

بشقاب صورت بوژی: قطعه ریخته گری فولاد مقاوم در برابر حرارت Ni7N به ضخامت 30 میلی متر با حداکثر کارکرد

دما≤1200℃.می تواند از افتادن فلس ها در شیار عناصر گرمایشی جلوگیری کند

که یک اتصال کوتاه ایجاد می کند.

مکانیزم حرکت بوژی: بوژی روش خود حرکتی دارد.دنده کاهنده

چرخ بوژی را به حرکت در می آورد.حرکت بوژی صاف و پایدار است.

آب بندی بین درب کوره، بدنه کوره و بوژی: آب بندی بین کوره

در و بدنه کوره از فنر عبور می کند.آب بندی بین بوژی و

بدنه کوره از طریق آجرهای نرم نرم و بلوک پنبه ای الیافی است.

2.5 المنت حرارتی

عنصر گرمایش: نوارهای مقاومت آلیاژی مارپیچی شکل مقاومت 0Cr27AL7Mo2

در 2 دیوار جانبی نصب می شوند.نوارهای مقاومت از طریق قالب های مخصوص تولید می شوند.

و توسط میخ های چینی در دیواره کوره نصب می شوند.و یک واشر چینی وجود دارد

بین دیواره فیبر و نوارهای مقاومت برای جلوگیری از اتصال کوتاه.3 عدد گرمایش وجود دارد

مناطقهمه میله‌های هادی خروجی از ماده φ16 0Cr27AL7Mo2 ساخته شده‌اند.

2.6 سیستم کنترل الکتریکی

کنترل دما: کوره دمای هوشمند Shanghai Guolong را اتخاذ می کند

کنترل کننده برای کنترل دما که دارای عملکرد خود تنظیم برای محاسبه است

پارامتر PID ایده آل و دستیابی به ثبات دما.کنترل کننده دما

دارای عملکرد هشدار دمای بیش از حد و محافظت در برابر شکستگی زوج حرارتی است.

این کوره دارای 3 ناحیه کنترل دما برای کنترل ارتباط بین

دما و حرکات موتورهر منطقه با هشدار دمای بیش از حد تنظیم شده است.

حلقه گرمایش از SCR دو جهته و کنترل ماشه استفاده می کند.قدرت است

به شیوه تنظیم زمان متناسب تنظیم می شود.

سیستم محرک کنترل، یک راه اندازی پرقدرت است که با رادیاتور کامل می شود

و سیستم خنک کننده هواسوئیچ هوا نیز وجود دارد.حلقه گرمایش مجهز است

دارای آمپرمتر، ولت متر، نشانگر روشن و خاموش شدن المنت حرارتی، محافظ اینترلاک روشن،

و اقدامات ایمن زمین.

کنترل حرکت: سیستم کنترل عمدتاً حرکت درب بالا به پایین را کنترل می کند.

فشرده سازی درب و حرکت درب به بیرون.همچنین حرکات لزوما هستند

برای اطمینان از ایمنی عملیات مرتبط است.

3.پارامترهای فنی اصلی
