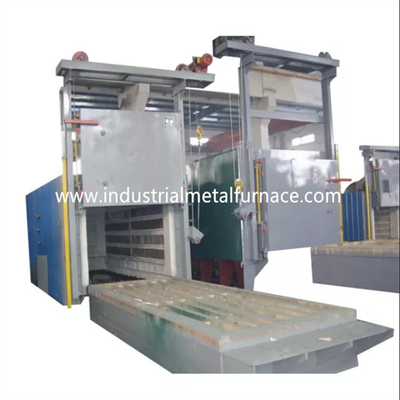

کوره عملیات حرارتی Bogie Hearth 8000×2500×2000mm نوع پایین ماشین الکتریکی

3.مقدمه سازه

کوره بوژی RT3-1000-12 عمدتا از کوره تشکیل شده است

پوسته، آستر، درب کوره و سیستم فشرده سازی درب، بوژی، گرمایش

عنصر و دستگاه ثابت و سیستم کنترل دما.

3.1 خزناسپوسته

ساختار فولادی بدنه کوره پایین خودرو از

فولاد مقطعی 10-14# و صفحات فولادی ≥3mm.ستون کناری و پشتی

ستون ها از فولاد مقطعی ساخته شده اند و با سکشنال تقویت می شوند

مهاربندی های فولادیدیواره خارجی کوره با 2 لایه رنگ آمیزی شده است

پرایمرها و 2 لایه رنگ پوششی.قسمت کلیدی کوره رنگ شده است

با رنگ مقاوم در برابر حرارت

3.2پوشش

بدنه کوره عملیات حرارتی صنعتی با سیستم تمام فیبر ساخته شده است.

مواد پوشش مورد استفاده الیاف آلومینیوم با کیفیت است که توسط قطعات فولادی گرد ثابت شده است.

الیاف آلومینیوم از قبل به صورت بلوک فشرده می شوند (گرانش تراکم:

≥230 کیلوگرم در متر³) و سپس توسط قطعات گرد فولادی ضد زنگ به بدنه کوره ثابت می شود.

این ساختار پوشش نسوز دارای مزایای هدایت حرارتی کم است،

ظرفیت ضد شوک قوی و ضد فرسایش.آستر دارای ضخامت کلی است

از 350 میلی مترالیاف آلومینیوم سیلیکات در برابر دمای حداکثر 1300 درجه سانتیگراد مقاومت می کند.

بست های الیافی از فولاد ضد زنگ ساخته شده اند.

3.3سیستم درب کوره و درب بالا به پایین

درب کوره پایین خودرو از آستر تمام الیاف و فولادی تشکیل شده است

پوشش سازهپوسته کوره از صفحه 14# و صفحه فولادی 14 میلیمتری برای

چارچوب دردرب با بلوک های فیبر آلومینیومی سیلیکات مشابه آن ساخته شده است

برای بدنه کورهساختار کلی کوره شکل خود را حفظ می کند در حالی که

گرم شده است.

روش رانندگی درب:درب کوره به صورت الکتریکی به سمت بالا بلند می شود و

توسط بالابر به سمت پایینو با خود وزنی درب کوره آب بندی می شود.

3.4 بوژی

بوژی از قاب بوژی، چرخ، بدنه آجرکاری نسوز، حرارت تشکیل شده است.

صفحه اجاق بوژی مقاوم، عناصر گرمایشی و مکانیزم راندن بوژی.

ساختار بوژی: قاب بوژی از تیر 18# و صفحات فولادی 14 میلی متر ساخته شده است.

بوژی می تواند برای مدت طولانی بدون تغییر شکل در بار کامل کار کند.

چرخ: چرخ ها از ریخته گری فولاد ZG55# ساخته شده اند.شفت انتقال است

ساخته شده از فولاد 45# و عملیات حرارتی می شود.بلبرینگ انتقال از نوع سنگین است

نوع یاتاقان ستون برای تحمل وزن.در مجموع 6 جفت چرخ وجود دارد و هر کدام

قطر چرخ 300 میلی متر است.بوژی موتوردار است.و موتور محرک مجهز است

با یک دستگاه کاهش سرعت ترمز برای از بین بردن اینرسی در هنگام راه اندازی و توقف

جنبش.2 سوئیچ محدود برای جلوگیری از سفر بیش از حد بوژی وجود دارد.

بدنه آجرکاری: بوژی با ترکیبی سنگین از آلومینا بالا ساخته شده است

آجرهای نسوز، آجرهای نسوز سبک و آجرهای حفظ حرارت.تحت تاثیر قرار گرفته است

قطعات و ناحیه تحمل وزن مخصوصاً با نوع سنگین آلومینیومی آجرکاری شده است

آجرهای نسوزهمچنین هنگام گرم شدن، فضای خالی برای انبساط پوشش نسوز باقی می ماند.

صفحه اجاق بوژی: قطعه ریخته گری فولاد مقاوم در برابر حرارت Cr25Ni20 با ضخامت 30 میلی متر با حداکثر

دمای کار ≤1250℃.می تواند از افتادن فلس ها به عناصر گرمایشی جلوگیری کند

شکافی که یک اتصال کوتاه ایجاد می کند.

مکانیزم حرکت بوژی: بوژی روش خود حرکتی دارد.درایوهای دنده کاهنده

چرخ بوژی برای حرکت.حرکت بوژی صاف و پایدار است.

آب بندی بین درب کوره، بدنه کوره و بوژی: آب بندی بین درب کوره

و بدنه کوره از طریق فنر است.آب بندی بین بوژی و کوره

بدن از طریق آجرهای نرم نرم و بلوک پنبه ای الیافی است.

3.5 المنت گرمایشی

عنصر گرمایش: نوارهای مقاومت آلیاژی مارپیچی شکل با مقاومت 0Cr27AL7Mo2 (HRE)

در 2 دیوار جانبی، دیوار پشتی، درب کوره و پایین بوژی نصب می شوند.مقاومت

نوارها از طریق قالب های مخصوص تولید می شوند و توسط چینی در دیواره کوره نصب می شوند

ناخن هاو یک واشر چینی بین دیواره فیبر و نوارهای مقاومت به وجود دارد

جلوگیری از اتصال کوتاه6 منطقه گرمایشی وجود دارد.تمام میله های هادی خروجی از φ16 0 ساخته شده اند

مواد Cr27AL7Mo2.

3.6 سیستم کنترل الکتریکی

کنترل دما: کوره از کنترل کننده دما هوشمند برای کنترل استفاده می کند

دما که دارای عملکرد تنظیم خودکار برای محاسبه پارامتر PID ایده آل است و

دستیابی به ثبات دماکنترل کننده دما دارای عملکردهای

هشدار دمای بیش از حد و محافظت در برابر شکستگی زوج حرارتی.

این کوره دارای 6 ناحیه کنترل دما برای کنترل ارتباط بین

دما و حرکات موتورهر منطقه با هشدار دمای بیش از حد تنظیم شده است.

حلقه گرمایش از SCR دو جهته و کنترل ماشه استفاده می کند.قدرت است

به شیوه تنظیم زمان متناسب تنظیم می شود.

سیستم محرک کنترل یک ماشه پرقدرت است که با رادیاتور و

یک سیستم خنک کننده هواسوئیچ هوا نیز وجود دارد.حلقه گرمایش مجهز به آمپرمتر است،

ولت متر، نشانگر روشن و خاموش المنت گرمایش، محافظ اینترلاک روشن و روشن و ارتینگ ایمن

معیارهای.

کنترل حرکت: سیستم کنترل عمدتاً حرکت درب بالا به پایین، درب را کنترل می کند

فشرده سازی و حرکت درب به بیرون.همچنین حرکات لزوماً مرتبط هستند

اطمینان از ایمنی عملیات
