1. کاربرد

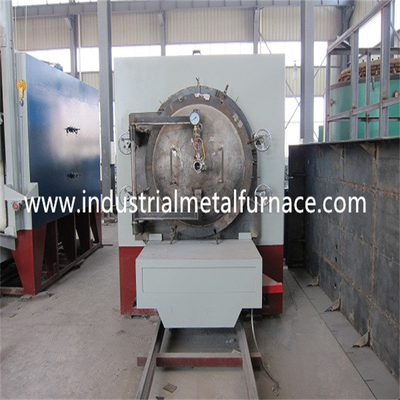

کوره عملیات حرارتی خلاء نوع واگن برقی یک کوره مقاومت الکتریکی با عملیات دوره ای است که عمدتاً برای عملیات حرارتی و گرم کردن قطعات فلزی یا آلیاژی کوچک و متوسط در گاز نیتروژن زیر 850 ℃ استفاده می شود.دارای مزایای دمای یکنواخت کوره، ساختار ساده، عملکرد ساده و مصرف انرژی کم است.
2.پارامترهای فنی
1. توان نامی 45 کیلو وات
2 ولتاژ نامی 380 ولت، 3 فاز، 50 هرتز
3. درجه حرارت 850 ℃
4بعد کاری (طول، عرض و ارتفاع) 1000×800×600 میلی متر؛
5روش اتصال المنت حرارتی:Y;
6. حالت کنترل دما: کنترل PID.
7. یکنواختی دمای کوره ≤± 10 ℃.
8. افزایش دمای دیواره بیرونی در سمت کوره ≤ 40 ℃.
9. زمان گرم کردن کوره خالی ≤ 2H.
10. قدرت تلفات کوره خالی ≤ 18%;
11. درجه خلاء 0.001 Torr;
12 پمپ خلاء: مارک چینی با کیفیت.
3.شرایط خدمات
3.1 استفاده در داخل ساختمان؛
3.2 هیچ گرد و غبار رسانا، گاز انفجاری و گاز خورنده که می تواند به طور جدی به فلز و عایق اطراف آسیب برساند وجود ندارد.
3.3 بدون ارتعاش و آشفتگی آشکار.
4.معرفی ساختار
ساختار این سری از کوره های عملیات حرارتی الکتریکی از پوسته کوره، پوشش کوره، المنت های حرارتی، صفحه زیرین کوره، دستگاه درب کوره و سیستم کنترل تشکیل شده است.
پوسته کوره عملیات حرارتی به یک پوسته جعبه با بخش فولادی و صفحه فولادی جوش داده می شود و کوره از ساختار آجری است.شکاف بین کوره و پوسته کوره با فیبر مقاوم در برابر درجه حرارت بالا و مواد حجیم دیاتومیت برای عایق حرارتی و حفظ حرارت پر شده است.
المنت حرارتی با سیم مقاومتی ocr25al5 در دو طرف کوره قرار می گیرد.المنت حرارتی از طریق میله خروجی به بیرون از بدنه کوره هدایت می شود و به منبع تغذیه متصل می شود.
پوشش کوره: مجهز به درگاه استخراج هوا (شامل دریچه دستی)، دریچه باد (شامل دریچه دستی)، درگاه اگزوز (شامل دریچه دستی)، نشانگر فشار در کوره و شیر اطمینان است.
مخزن صدا خفه کن کوره خلاء: با فولاد ضد زنگ جوش داده شده است. سطح انتهایی بالایی با حلقه آب بندی بسته بندی آزبست تعبیه شده است که با پوشش کوره تعبیه شده است.پیچهای فشردهسازی دستی در امتداد محیط صفحه انتهایی بالایی نصب میشوند که برای اتصال پوشش کوره و مخزن به یکی برای اطمینان از آببندی در مخزن استفاده میشود.
سیستم خلاء: کوره و تجهیزات عملیات حرارتی از پمپ خلاء مکانیکی پره دوار سری 2x استفاده می کند که مجهز به شلنگ خلاء و اتصال سریع است.برای اطلاع از ساختار و الزامات عملکرد پمپ خلاء به دفترچه راهنمای پمپ خلاء مراجعه کنید.
یک سوراخ ترموکوپل در بالای کوره وجود دارد.در هنگام استفاده، ترموکوپل برای کنترل دمای کار کوره از طریق کابینت کنترل کوره الکتریکی به کوره وارد می شود.
