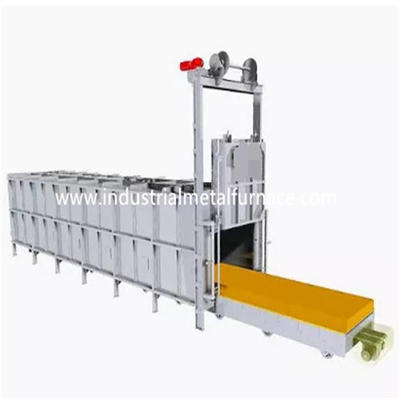

کوره عملیات حرارتی تمام فیبر بل نوع 380V 3P Quenching

کوره عملیات حرارتی بل نوع تمام فیبر، کوره عملیات حرارتی

1. کاربرد

کوره عملیات حرارتی اسپلیت نوع زنگ کامل فیبر را می توان برای نرمال کردن، خاموش کردن، تمپر کردن و سایر عملیات حرارتی مواد و قطعات فلزی استفاده کرد.به خاطر صرفه جویی در انرژی، کاربردی بودن و تازگی مشهور است.

2.ویژگی های اصلی

1.1 کل ساختار کوره عملیات حرارتی فیبر پذیرفته شده است که عملکرد عالی در صرفه جویی در انرژی دارد.در مقایسه با کوره مقاومت آجری با همان مشخصات، 30 تا 38٪ در انرژی صرفه جویی می کند و نرخ گرمایش دو برابر می شود.

1.2 بدنه کوره سبک است.بدنه کوره را می توان به راحتی از طریق مکانیزم دستی یا دستگاه الکتریکی جدا کرد تا سکوی کوره را نشان دهد که برای بارگیری و تخلیه راحت است.

1.3 بدنه کوره جابجا می شود که برای تعمیر و نگهداری تجهیزات راحت است و عمر مفید کوره را بهبود می بخشد.

1.4 کوره برای سیستم عملیات حرارتی را می توان با یک پوشش و موقعیت های متعدد کوره برای بهبود بهره وری و صرفه جویی در سرمایه گذاری استفاده کرد.

3. ویژگی های ساختاری

3.1 بدنه کوره متحرک، پوشش کوره و عنصر گرمایش:

الف- بدنه کوره متحرک توسط ورق فولادی و فولاد مقطع به پوسته جوش داده می شود و مواد شامل فولاد کانال، فولاد زاویه، ورق فولادی و غیره می باشد.

ب. پوشش کوره عملیات حرارتی به یک ماژول با تمام الیاف پنبه فشرده می شود و از طریق عناصر فولادی ضد زنگ روی تکیه گاه پوسته کوره ثابت می شود.

ج. المنت حرارتی از تسمه مقاومت موجدار استفاده می کند که در هر دو طرف آویزان و ثابت می شود و پوشش کوره دیوار عقب از طریق میخ های چینی آلومینیومی بالا نصب می شود.

3.2 پلت فرم کوره ثابت، پوشش کوره، عنصر گرمایش و صفحه پایین کوره:

الف. پلت فرم کوره عملیات حرارتی ثابت و بدنه کوره از فولاد کانالی به عنوان قاب استفاده می کنند و ورق فولادی به داخل کومینگ جوش داده می شود.

ب. پوشش کوره مقاومت الکتریکی از آجر عایق، آجر سفالی سبک، آجر رسی سنگین و غیره ساخته شده است.

ج- المنت حرارتی با سیم مقاومت مارپیچی در شیار آستر کوره قرار می گیرد و با آجر سیم کشی ثابت می شود.

د- صفحه زیرین کوره مطابق با آستر کوره چرخ دستی ساخته شده و شکاف های انبساط بین یکدیگر محفوظ است.

3.3 دستگاه متحرک بدنه کوره: دستگاه متحرک بدنه کوره از کاهنده چرخ سوزنی سیکلوئیدی استفاده می کند که چرخ راه رفتن فولاد ریخته گری را از طریق زنجیر، چرخ دنده، شفت انتقال و یاتاقان برای رسیدن به اثر انتقال به حرکت در می آورد. دستگاه محدود موقعیت بدنه کوره را محدود می کند.
