فرآیند عملیات حرارتی کوره خاموش کننده سریع 650 درجه آلیاژ آلومینیوم T6
1. نمای کلی
کوره مقاومت در برابر عملیات حرارتی خاموش کننده آلیاژ آلومینیوم یک کوره مقاومت در برابر عملیات دوره ای است که عمدتاً برای تصفیه محلول جامد مانند خاموش کردن سریع و تمپر کردن ریخته گری آلیاژ آلومینیوم استفاده می شود.
2.مزایای
قطعات کار کوره عملیات آویزان را با حالت چرخه حرارتی خوب و دمای یکنواخت اتخاذ می کنند.
پس از اتمام مرحله گرمایش و نگهداری، قطعه کار می تواند به سرعت در عرض 12 ثانیه از کوره به محیط کوئنچ در استخر بیفتد و کیفیت درمان کوئنچ بالا باشد.
سیستم کنترل دما از تریستور ماشه عبور صفر PID و Shanghai Guolong با دقت بالا با کنترل دماسنج هوشمند استفاده می کند، کوره عملیات حرارتی خاموش کننده سریع دارای ثبات خوب و زنگ هشدار دمای بیش از حد است تا اطمینان حاصل شود که دمای قطعه کار بیش از حد بالا می رود.
هر بخش انتقال مکانیکی کوره مقاومت الکتریکی کنترل و عملیات در هم قفل را اتخاذ می کند.
3. اصلیپارامترهای فنی
(1) توان نامی: 100 ± 100 کیلووات
(2) ولتاژ نامی: 380 ولت، 3 پی، 50 هرتز
(3) درجه حرارت امتیاز: 650 ℃
(4) حالت کنترل دما: کنترل PID
(5) تعداد مناطق گرمایش: روش اتصال 1 منطقه: Y;
(6) یکنواختی دمای کوره: ≤± 5 ℃
(7) دقت کنترل دما: ± 2 ℃
(8) اندازه فضای کار موثر: 1300×1300×1300 میلی متر
(9) زمان انتقال خاموش: ≤ 12 ثانیه (درب کوره به روی آب قطعه کار باز است)
(10) زمان گرم کردن کوره خالی: ≤ 2H
(11) قدرت تلفات کوره خالی: ≤ 12KW
(12) قدرت فن: 3kw
(13) موتور بالابر شارژ: موتور دو سرعته
(14) دمای دیواره بیرونی سمت کوره: ≤ 35 ℃
(15) سبد: 1 ست
4.معرفی ساختار

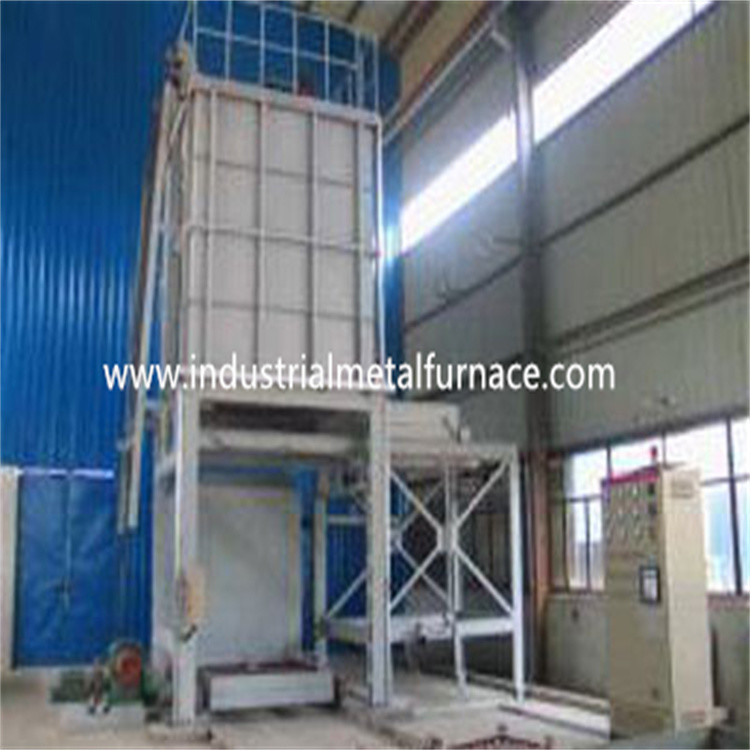

ساختار کوره عملیات حرارتی الکتریکی از کوره گرمایش، مکانیسم بالابر، مکانیسم خاموش کردن، سیستم کنترل و غیره تشکیل شده است.
4.1 کوره گرمایش
قاب پوسته بدنه کوره توسط فولاد پروفیل جوش داده شده است و دیواره داخلی توسط صفحه فولادی ضد زنگ مقاوم در برابر حرارت 1Cr18Ni9Ti جوش داده شده است.در عین حال، به منظور جلوگیری از تغییر شکل صفحه فولادی ضد زنگ در محفظه داخلی در دمای بالا، صفحه فولادی ضد زنگ دارای شکاف های انبساط نیز می باشد.پوشش از ساختار تمام الیافی است و لایه ای از صفحه آزبست لاستیکی به سطح داخلی پوسته کوره متصل شده است که نقش عایق حرارتی را ایفا می کند و از سطح پوسته کوره در برابر خوردگی محافظت می کند.
المنت حرارتی برای کوره عملیات حرارتی خاموش کننده سریع به صورت نواری با آلیاژ 0cr25a15 فشرده می شود، روی لوله چینی عایق قرار می گیرد و از طریق فولاد گرد ضد زنگ روی محفظه داخلی بدنه کوره ثابت می شود.این نوار مقاومت ساختاری در اطراف کوره آویزان شده است که منجر به اتلاف گرما و گردش می شود. المنت گرمایش روش اتصال Y را اتخاذ می کند. بار سطحی باید کمتر از 1.6w/cm2 کنترل شود تا عمر مفید تجهیزات طولانی شود.
دستگاه گردش هوای گرم از دستگاه فن و صفحه هدایت هوا تشکیل شده است.دستگاه فن در بالای بدنه کوره قرار می گیرد و فن از فولاد مقاوم در برابر حرارت 1Cr18Ni9Ti به پره های فن گریز از مرکز تبدیل می شود. صفحه هدایت هوا از فولاد مقاوم در برابر حرارت 1Cr18Ni9Ti ساخته شده است و بر روی دیواره داخلی ثابت می شود. کوره از طریق چندین میله نگهدارنده.نوار مقاومت در داخل پیچیده می شود و گرمای ساطع شده توسط نوار مقاومت به صورت حرارتی از طریق سیستم گردش هوای گرم به گردش در می آید تا دمای کوره یکنواخت شود. دستگاه تهویه با توجه به حجم کوره عملیات حرارتی T6 و هوای گرم اجباری ساخته شده است. گردش برای برآوردن نیازهای دمای یکنواخت کوره.
قاب پایه برای بارگیری قطعات کوره استفاده می شود و با فولاد مقطع جوش داده می شود.
پوسته درب کوره با فولاد جوش داده شده و آستر از ساختار تمام الیافی است.
آب بندی بین درب کوره و بدنه کوره، کاهنده چرخ دنده حلزونی را به کار می گیرد و آب بندی اینرسی خودکار پس از قرار گرفتن در محل انجام می شود.
کوره مقاومت الکتریکی مجهز به چرخ دستی شارژ است.
4.2 مکانیسم بلند کردن
مکانیسم بالابر از وینچ، قاب بارگیری، زنجیر بالابر، چرخ نورد و غیره تشکیل شده است.
وینچ در یک طرف قاب پایه نصب می شود.این دستگاه از یک کاهنده نسبت سرعت پایین استفاده می کند و به یک دستگاه خود قفل مجهز شده است که می تواند اطمینان حاصل کند که قاب شارژ در هر موقعیتی باقی می ماند و سرعت آن کاهش می یابد تا از ضربه سریع قاب شارژ به مخزن خاموش کننده در هنگام سقوط جلوگیری کند. .
موتور بالابر از موتور دو سرعته استفاده می کند که هنگام بلند کردن کند و هنگام پایین آمدن سریع است.
قاب بارگیری مطابق با نیاز کاربر از فولاد مقطع یا فولاد گرد ساخته شده است و یک مجموعه ارائه می شود.
4.3 سیستم کنترل
سیستم کنترل دما از تریستور ماشه عبور صفر PID و متر هوشمند Guolong شانگهای برای کنترل دما استفاده می کند.دارای عملکرد هشدار دهنده دمای بیش از حد برای اطمینان از اینکه دمای قطعه کار بیش از حد بالا نمی رود.
قطعات انتقال مکانیکی کوره عملیات حرارتی الکتریکی کنترل بهم پیوسته را اتخاذ می کنند، یعنی پس از باز شدن کمی درب کوره، منبع تغذیه دستگاه تهویه و قطعات گرمایشی به طور خودکار قطع می شود و منبع تغذیه دستگاه بالابر خواهد بود. به صورت خودکار بازیابی شودپس از رسیدن قاب شارژ به موقعیت تعیین شده کوره، با بسته شدن درب کوره، منبع تغذیه دستگاه بالابر به طور خودکار قطع می شود.پس از بسته شدن درب کوره در محل می توان منبع تغذیه دستگاه فن و المنت گرمایشی را برای جلوگیری از حوادث ناشی از کارکرد نادرست وصل کرد.
