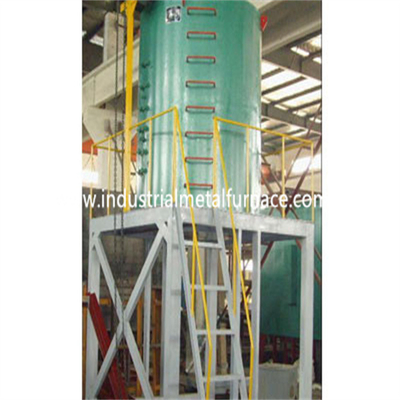

فرآیند عملیات حرارتی کوره خاموش کننده سریع نوع عمودی T6 برای چرخ های آلومینیومی

1. بررسی اجمالی

کوره خاموش کننده آلیاژ آلومینیوم φ1500x2000 میلی متر می تواند برای محلول جامد آلیاژ آلومینیوم و عملیات حرارتی خاموش استفاده شود.این کوره عملیات حرارتی خاموش کننده سریع یک کوره مقاوم در برابر عملیات دوره ای است که عمدتاً برای خاموش کردن سریع، معتدل کردن و سایر درمان محلول جامد ریخته گری آلیاژ آلومینیوم استفاده می شود.

قطعات کار کوره عملیات حرارتی، با حالت چرخه حرارتی خوب و دمای یکنواخت، عملیات آویزان را اتخاذ می کنند.

پس از اتمام گرمایش و نگهداری، قطعه کار می تواند به سرعت در عرض 12 ثانیه از کوره به محیط خاموش کننده در استخر بیفتد و کیفیت درمان کوئنچ بالا باشد.

سیستم کنترل دما از تریستور ماشه عبور صفر PID و Shanghai Guolong با دقت بالا با کنترل دماسنج هوشمند استفاده می کند، کوره دارای ثبات خوب و زنگ هشدار دمای بیش از حد برای اطمینان از عملکرد طبیعی کوره است.

هر بخش انتقال مکانیکی کوره عملیات حرارتی T6 کنترل و عملکرد بهم پیوسته را اتخاذ می کند.

2. پارامترهای فنی اصلی

(1) توان نامی: 10 ± 160 کیلووات

(2) ولتاژ نامی: 380V 3P 50Hz

(3) درجه حرارت امتیاز: 650 ℃

(4) حالت کنترل دما: کنترل PID

(5) تعداد مناطق گرمایش: روش اتصال 1 منطقه: Y

(6) یکنواختی دمای کوره: ≤± 5 ℃

(7) دقت کنترل دما: ± 1.5 ℃

(8) اندازه منطقه کار موثر: Φ 1500 × 2000 میلی متر

(9) زمان انتقال کوئنچ: ≤ 12 ثانیه (باز شدن درب کوره به سمت افتادن قطعه کار در مخزن خاموش کننده)

(10) زمان گرم کردن کوره خالی: ≤ 2H

(11) قدرت تلفات کوره خالی: ≤ 28kw

(12) قدرت فن: 4kw

(13) موتور بالابر شارژ: موتور دو سرعته (14) دمای دیواره بیرونی سمت کوره: ≤ 35 ℃

(15) سبد: 1 ست

3.معرفی ساختار

ساختار کوره عملیات حرارتی مقاومت الکتریکی از کوره گرمایش، مکانیسم بالابر، مکانیسم خاموش کردن، سیستم کنترل و غیره تشکیل شده است.

3.1 کوره گرمایش

قاب پوسته بدنه کوره توسط فولاد پروفیل جوش داده شده است و دیواره داخلی توسط صفحه فولادی ضد زنگ مقاوم در برابر حرارت 1Cr18Ni9Ti جوش داده شده است.

المنت حرارتی برای کوره عملیات حرارتی خاموش کننده سریع به صورت نواری با آلیاژ 0cr25a15 فشرده می شود، روی لوله چینی عایق قرار می گیرد و از طریق فولاد گرد ضد زنگ روی محفظه داخلی بدنه کوره ثابت می شود.

دستگاه گردش هوای گرم از دستگاه فن و صفحه هدایت هوا تشکیل شده است.دستگاه فن در بالای بدنه کوره قرار می گیرد و فن از فولاد مقاوم در برابر حرارت 1Cr18Ni9Ti به پره های فن گریز از مرکز تبدیل می شود. صفحه هدایت هوا از فولاد مقاوم در برابر حرارت 1Cr18Ni9Ti ساخته شده است و بر روی دیواره داخلی ثابت می شود. کوره از طریق چندین میله نگهدارنده.نوار مقاومت در داخل پیچیده شده است و گرمای ساطع شده توسط نوار مقاومت به صورت حرارتی از طریق سیستم گردش هوای گرم به گردش در می آید تا دمای کوره یکنواخت شود. دستگاه تهویه مطابق با حجم کوره عملیات حرارتی T6 و هوای گرم اجباری ساخته شده است. گردش برای برآوردن نیازهای دمای یکنواخت کوره.

قاب پایه برای بارگیری قطعات کوره استفاده می شود و با فولاد مقطع جوش داده می شود.

پوسته درب کوره با فولاد جوش داده شده و آستر از ساختار تمام الیافی است.

آب بندی بین درب کوره و بدنه کوره، کاهنده چرخ دنده حلزونی را به کار می گیرد و آب بندی اینرسی خودکار پس از قرار گرفتن در محل انجام می شود.

کوره مقاومت الکتریکی مجهز به چرخ دستی شارژ است.

3.2 مکانیسم بلند کردن

مکانیسم بالابر از وینچ، قاب بارگیری، زنجیر بالابر، چرخ نورد و غیره تشکیل شده است.

3.3 سیستم کنترل

سیستم کنترل دما از تریستور ماشه عبور صفر PID و متر هوشمند Guolong شانگهای برای کنترل دما استفاده می کند.دارای عملکرد هشدار دهنده دمای بیش از حد برای اطمینان از اینکه دمای قطعه کار بیش از حد بالا نمی رود.

قطعات انتقال مکانیکی کوره عملیات حرارتی الکتریکی کنترل در هم تنیده را اتخاذ می کنند.
