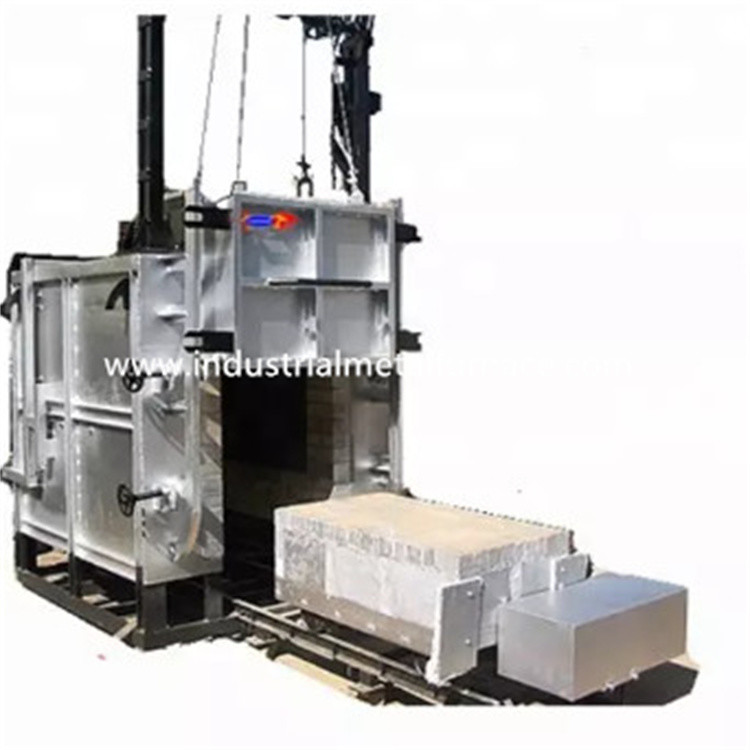

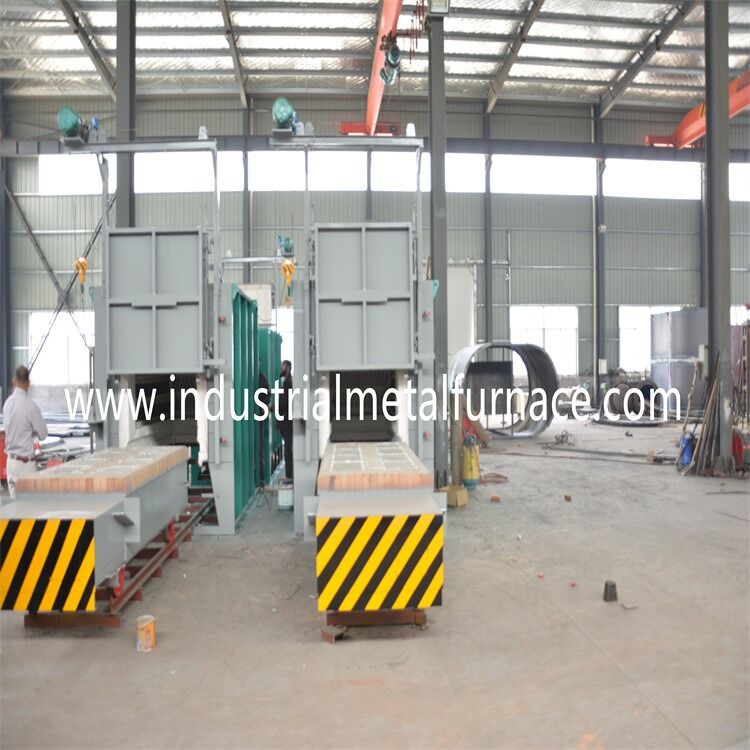

کوره بوژی حرارتی دو چرخ دستی الکتریکی برای قطعات آلومینیومی

کوره حرارتی دو چرخ دستی برقی , کوره اجاق گاز بوگی برای قطعات آلومینیومی

1. کاربرد

RT₂کوره اجاق گاز بوژی الکتریکی -150-6 عمدتاً برای پردازش حرارتی با دمای پایین صفحه آلومینیومی، محصولات صفحه آلومینیومی و غیره استفاده می شود. ما طیف گسترده ای از کوره های عملیات حرارتی برای معتدل کردن، آنیل کردن، خاموش کردن، کابوری کردن، عادی سازی و سایر فرآیندها داریم.

2. پارامترهای فنی اصلی

3.Loading سبد مشخصات

سبد بارگیری بر اساس نیاز هر مشتری سفارشی می شود.سبد بارگیری باید روی چرخ دستی عملیات حرارتی قرار گیرد.

3.1 پوسته کوره

ساختار فولادی بدنه کوره از فولاد مقطعی 10-12# و صفحات فولادی ≥3mm ساخته شده است.

3.2 آستر

پوشش کوره یک ساختار الیافی کامل است که با الیاف نسوز استاندارد با کیفیت بالا که توسط قطعات فولادی گرد ثابت شده اند ساخته شده است.الیاف آلومینیوم از قبل به صورت بلوک فشرده شده اند (گرانش تراکم: ≥230 کیلوگرم بر متر³) و سپس توسط قطعات گرد فولادی ضد زنگ به بدنه کوره ثابت می شود.

3.3 درب کوره و سیستم درب بالا به پایین

درب کوره پایین خودرو از روکش تمام الیافی و بدنه سازه فولادی تشکیل شده است.

روش رانندگی درب: درب کوره توسط بالابر به صورت الکتریکی به سمت بالا و پایین بالا می رود.

3.4 بوژی

بوژی از قاب بوژی، چرخ ها، بدنه آجرکاری نسوز، صفحه اجاق بوژی مقاوم در برابر حرارت، عناصر گرمایشی و مکانیزم محرک بوژی تشکیل شده است.

ساختار بوژی: توسط تیر فولادی 14# I-beam و صفحه فولادی 10mm جوش داده می شود.

چرخ: چرخ ها از ریخته گری فولاد ZG55# ساخته شده اند.شفت انتقال از فولاد 45# ساخته شده است و تحت عملیات حرارتی قرار می گیرد.

بدنه آجرکاری: بوژی با آجرهای نسوز آلومینا بالا، آجرهای نسوز سبک و آجرهای حفظ حرارت ساخته شده است.قطعات ضربه خورده و ناحیه تحمل وزن به ویژه با آجرهای نسوز آلومینیومی از نوع سنگین آجرکاری شده است.همچنین هنگام گرم شدن، فضای خالی برای انبساط پوشش نسوز باقی می ماند.

صفحه اجاق بوژی: قسمت ریخته گری فولادی مقاوم در برابر حرارت CrMnN با ضخامت 30 میلی متر با حداکثر دمای کار ≤950 ℃.

مکانیزم حرکت بوژی: بوژی روش خود حرکتی دارد.چرخ دنده کاهنده چرخ بوژی را به حرکت در می آورد.

آب بندی درب کوره، بدنه کوره و بوژی: آب بندی بین درب کوره و بدنه کوره از طریق مکانیزم سفت شدن فشار با وزن خود انجام می شود.آب بندی بین بوژی و بدنه کوره از طریق آجرهای نرم نرم و بلوک پنبه ای الیافی است.

3.5 المنت گرمایشی

المنت حرارتی: نوارهای مقاومت آلیاژی راه راه مقاومت 0Cr25AL5 در 2 دیوار جانبی، دیواره پشتی، درب کوره و پایین بوژی کوره عملیات حرارتی نصب شده است.2 منطقه گرمایش وجود دارد.تمام میله های هادی سرب از مواد φ16 0Cr25AL5 ساخته شده اند.

3.6 سیستم کنترل الکتریکی

کنترل دما: کوره عملیات حرارتی واگن برقی از کنترل کننده دمای هوشمند ژاپنی Shimaden برای کنترل دما استفاده می کند که دارای عملکرد تنظیم خودکار برای محاسبه پارامتر PID ایده آل و دستیابی به ثبات دما است.کنترل کننده دما دارای عملکردهای هشدار دهنده دمای بیش از حد و محافظت از شکستگی زوج حرارتی است.

3.7 سیستم گردش هوای گرم

گردش هوای گرم عمدتاً از 2 فن گریز از مرکز و صفحه راهنمای هوا در کوره برای سیستم عملیات حرارتی تشکیل شده است.

4. مقدمه سازه

کوره بوژی RT2-150-6 برای عملیات حرارتی عمدتاً از پوسته کوره، آستر، درب کوره، مکانیسم بلند کردن درب کوره و مکانیزم فشرده سازی درب، بوژی، مکانیزم کشش بوژی، آب بندی بین بدنه کوره و بوژی، عنصر گرمایش و ثابت تشکیل شده است. دستگاه و سیستم کنترل دما

5. محدوده عرضه
