کوره گرمایی با بطری گاز

1.روش های کار خط تولید:

• *سیلندرها در رول انتقال بارگیری می شوند.
• * سیلندرها به میز بارگیری منتقل می شوند و از یک طرف درب کوره از داخل اتاق کوره سخت سازی شارژ می شوند.
• * سیلندر ها به صورت افقی در داخل کوره سخت سازی گرم می شوند.
• *بعد از فرآیند گرم کردن، بطری ها از طرف دیگر درب کوره از اتاق خارج می شوند.
• * سیلندرها به داخل مخزن خاموشی منتقل می شوند؛ ((سلندرها به صورت افقی در آب خاموشی غوطه ور می شوند)
• *بعد از خاموش کردن، بطری ها در میز بارگیری در مقابل کوره تند کننده منتقل می شوند.
• * سیلندر ها در داخل اتاق کوره هشداری از یک انتهای درب کوره شارژ می شوند.
• * سیلندر ها به صورت افقی در داخل کوره گرمایش گرم می شوند.
• *بعد از فرآیند گرم کردن، بطری ها از طرف دیگر درب کوره از اتاق کوره خارج می شوند.
• * فرآیند خنک کننده هوا
• * بطری ها از اتاق کوره خارج می شوند، در انتظار تخلیه هستند.
• چرخه کار خط تولید برای سیلندر استاندارد: 160 ثانیه/قطعه

  2پارامترهای فنی

  میز بارگیری کوره ی عادی سازی: در مقابل درب شارژ طراحی شده است. چندین قطعه از سیلندر ها در میز بارگیری قرار می گیرند و منتظر انتقال در داخل اتاق کوره هستند.بنابراین برای اطمینان از خط تولید به طور خودکار در حال اجرا. دمای نامی: ≤950°C ابعاد واقعی منطقه کاری: 4500×1800×350mm محل کار موثر در اتاق کوره جانبی: 15 عدد یکسانی دمایی: ±10°C ظرفیت سوزان: 1092000Kcal/h نوع سوزنده: سوزنده دوگانه متوسط گاز،دیزل منطقه گرمایش: 3 منطقه (یک منطقه پیش گرمایش، یک منطقه گرمایش و یک منطقه خیساندن) ، دمای هر منطقه به طور جداگانه کنترل می شود. دستگاه انتقال: دستگاه هائیدرولیک راننده باعث حرکت پرتو بلند کننده می شود؛ با پرتو راه رفتن در مسیر مربع حرکت می کند، سیلندر ها یک به یک به سمت درب تخلیه منتقل می شوند.تحمل انحراف انتقال: ≤40mm روش مهر و موم پایین کوره: روش مهر و موم جامد را اتخاذ می کند. چرخه حرکت پرتو راه رفتن برای سیلندر استاندارد: 160s / چرخه، سرعت چرخه می تواند تنظیم شود. سیلندر دیگر می تواند با توجه به ضخامت نسبی آن تولید شود و چرخه کار آن تنظیم می شود. روش شارژ/افزایش: پایان وارد و پایان خارج دستگاه ضد انفجار در بالای سقف کوره قرار دارد؛ برای نگهداری آسان و برای تمیز کردن آسان، درب دسترسی در کنار دیوار کوره طراحی شده است.دستگاه هیدرولیک دو پرتو راه رفتن را فشار می دهد تا سیلندر ها را از یک ایستگاه به ایستگاه بعدی منتقل کند، در طول انتقال، تحمل حرکت اسلاید باید در محدوده ≤40mm باشد. سوزنده به طور محکم در کنار راه رفتن کوره نصب شده است. شعله می تواند تنظیم شود. برای جلوگیری از شعله به طور مستقیم به سیلندر گرم می شود؛ شعله کوتاه می تواند در سوراخ آجر سوزنده آتش زده شود. دمای سطح دیواره کوره: ≤40°C.

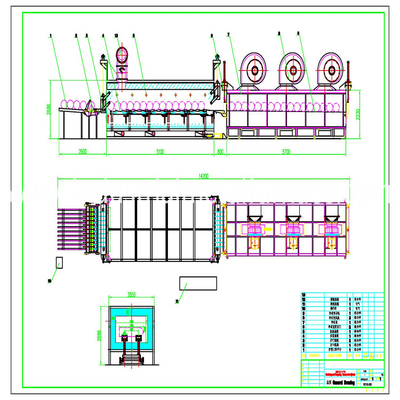

3ساختار کوره

این کوره چوبی در یک خط نصب شده است. پوسته و چارچوب از صفحه فولادی و فولادی ساخته شده است. بدن کوره در ارتفاع خاصی توسط ستون و قفسه پشتیبانی می شود.به طوری که کوره می تواند در وضعیت پایدار و قابل اعتماد اجرا شود، پوسته ساخته شده از صفحات فولاد A3،δ4mm که با فولاد کانال کوره جوش داده شده است.

پوشش کوره: برای اطمینان از افزایش سریع درجه حرارت، صرفه جویی در انرژی و افزایش دقت کنترل درجه حرارت، کوره ساختار فیبر کامل را اتخاذ می کند.اون بلوک هاي فيبر همراه با ديوار کوره توسط لنگر فولاد ضد زنگ نصب شده اندبرای افزایش عمر پوشش، پس از تثبیت بلوک های فیبر با دیوار کوره، یک لایه از ورق فولاد ضد زنگ 1Cr13 δ2mm در سطح فیبر پوشش داده می شود.اين نوع ساختمون بيشتر از 8 سال طول عمر داره.

پیکربندی تجهیزات: شامل کوره سخت کننده، کوره سخت کننده، مخزن خاموش کننده، میز بارگیری، میز تخلیه، سیستم احتراق، سیستم تخلیه و سیستم کنترل الکتریکی است.
