نوع حفره مقاومت خاموش کردن کوره درمان گرما

کوره گرمایش خندق نوع مقاومت خاموش کردن

1. خلاصه

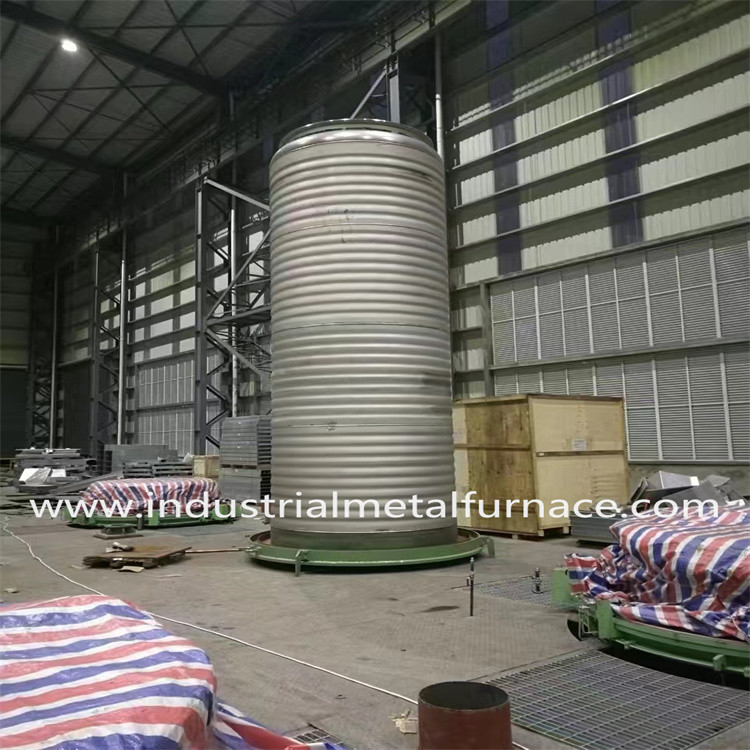

RQ₃کوره های گرمایشی با درجه حرارت بالا (به بعد کوره های الکتریکی) یک

کوره مقاومتی با عملکرد دوره ای. دمای نامی 1200°C است و کوره عمودی است.

پوشش کوره به صورت هیدرولیکی شکسته شده است و کوره توسط کمربند های مقاومت احاطه شده است.

کمربندهای مقاومت در پایین کوره قرار دارند و صفحه پایین کوره در بالای آن قرار دارد.

وجود دارد یک حلقه حفاظت از فولاد ضد زنگ در کوره برای جلوگیری از قطعه کار از برخورد با کوره

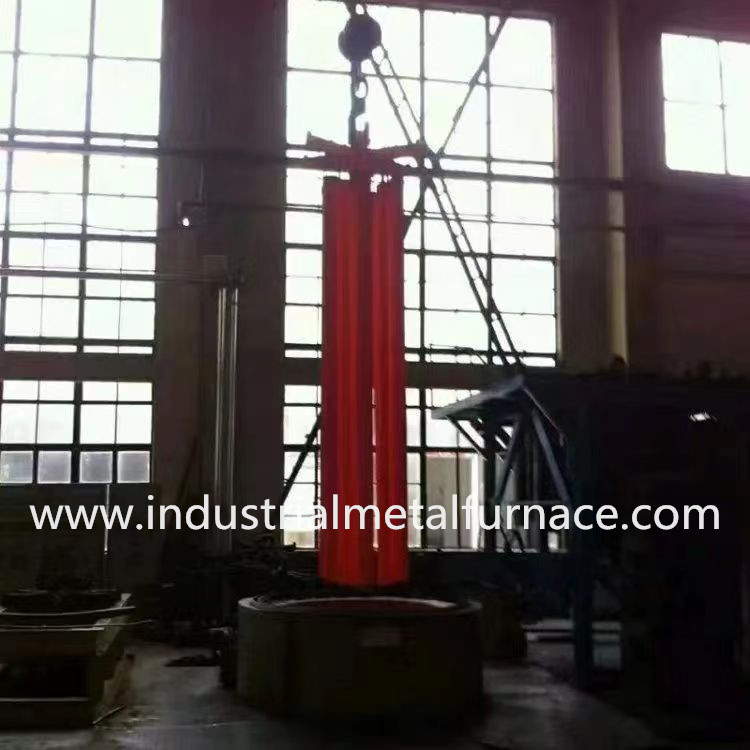

این کوره برقی صنعتی برای استفاده در دمای بالا مناسب است.

روش های خنک کردن، گرم کردن و سایر روش های گرمایش برای قطعات مختلف بزرگ و متوسط.

مزایایی که از مهر و موم قوی در داخل کوره، یکسانی درجه حرارت کوره بالا، صرفه جویی خوب در انرژی است

و عملکرد راحت.

2. اصليفنیپارامترهااز کوره های نوع گودال

3شرایط استفاده

3.1 استفاده در محیط های داخلی

3.2 هیچ گرد و غبار رسانا، گاز انفجاری یا گاز خوردنی وجود ندارد که می تواند به شدت به فلز و عایق اطراف آسیب برساند.

3.2 هیچ ارتعاش یا ضربه قابل مشاهده ای وجود ندارد

3.4 کارگاه باید دارای تجهیزات آتش نشانی و خروجی دود باشد.

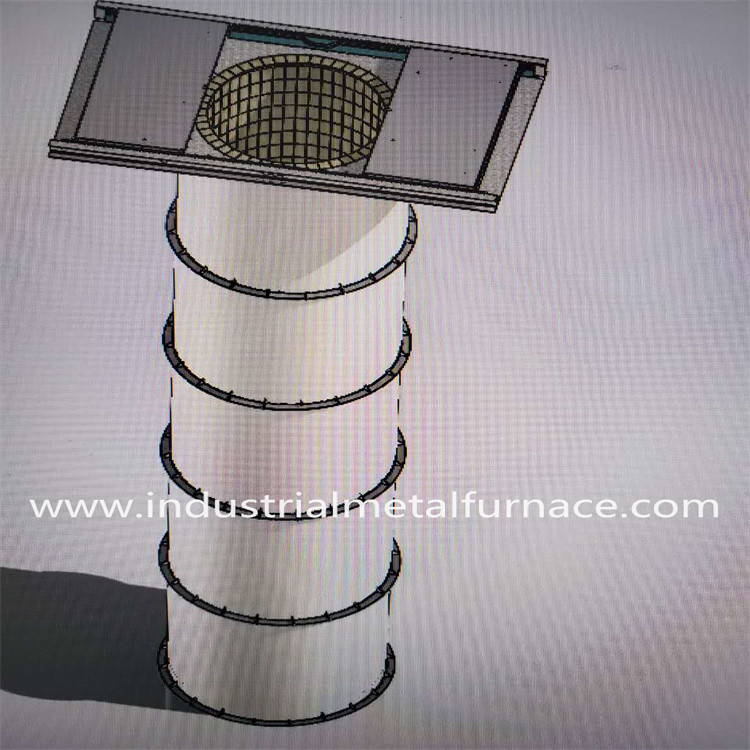

4. مقدمه ساختاری

کوره خاموش کننده الکتریکی عمدتا از پوسته کوره، پوشش کوره، عناصر گرمایش، پوشش محافظ،

صفحه پایین کوره، پوشش کوره و مکانیسم بلند کردن، سیستم کنترل دمای، و غیره

4.1 پوسته کوره عمدتا با صفحات فولادی با ضخامت 5 میلی متر با کیفیت بالا به یک قاب جامد جوش داده می شود.

بدن کوره به چهار بخش تقسیم می شود و به سمت بالا و پایین متصل می شود. کل ساختار فولادی دارای مزایای

ظاهری زیبا و سفتی بالا. ظاهر بدن کوره مستقیم، زیبا، بدون چروک و یا

غیر مساوی. خارج از بدن کوره با دو لایه از پرایمر و دو لایه از پوشش بالا با توجه به

استاندارد های مربوطه. کد رنگ بر اساس استاندارد صنعت عمومی یا استاندارد کارخانه حزب A انتخاب می شود،

و قسمت های کلیدی با رنگ مقاوم در برابر دمای بالا رنگ آمیزی شده اند.

4.2 بدن اصلی پوشش با بلوک های تاشو فیبر آتشگیر حاوی زیرکونیوم با کیفیت بالا ساخته شده است.

با روش چرخش خلاء شاندونگ لوانگ با استفاده از تثبیتات استاندارد و روش های نصب علمی و منطقی

بلوک های تاپیک فیبر قبل از نصب دوباره فشرده می شوند و با تثبیتات خاص فولاد ضد زنگ به پوسته متصل می شوند.

ضخامت کل نصب پوشش کوره 300 میلی متر است.

محلول، ثبات شیمیایی عالی، ثبات حرارتی، مقاومت در برابر لرزش حرارتی، مقاومت کششی عالی و خوردگی

مقاومت: حداکثر مقاومت دمایی فیبر سیلیکات آلومینیومی حاوی زرکون 1350 درجه سانتیگراد است و مواد

از تثبیتات است فولاد نطفه فولاد گرد.

4.3 کف کوره درمان گرما با مقاومت الکتریکی از آلومینیوم سنگین ساخته شده است

آجر آتش شکن، آجر آتش شکن سبک وزن، آجر عایق بندی و غیره. قطعات مستعد برخورد و قطعات تحمل بار ساخته شده اند

با آجر های آتش گیر آلومینیوم سنگین (چسب با دمای بالا در هنگام سنگ زنی به گل اضافه می شود)

مقاومت ساختاری پوشش کوره. مفاصل گسترش در طول تولید باقی می مانند تا از گسترش پوشش جلوگیری شود و

آسیب رساندن به پوشش پس از گرم شدن. لایه آتش گیر در یک شکاف نوار که در آن عنصر گرمایش قرار دارد، ساخته شده است.

و همچنین برای قرار دادن صفحه پایین کوره استفاده می شود.

4.4 عنصر گرمایش پایین کوره با یک صفحه پایین کوره ساخته شده از فولاد مقاوم به حرارت ZG40Cr25Ni20 پوشانده شده است

با ضخامت 30 میلی متری، از یک نوع جدید قفل استفاده می کند تا از سقوط مقیاس اکسید قطعه به داخل قطعه جلوگیری شود.

عنصر گرمایش

4.5 عنصر گرمایش از کمربند مقاومت HRE از مواد آلیاژ با مقاومت بالا ساخته شده است

یک شکل موج دار. کمربند مقاومت با پیچ های سرامیکی خاص ثابت می شود (به نصب کمربند مقاومت مراجعه کنید)

ساختار آن آسان برای نصب و سریع برای نگهداری و تعویض است.

یک مدار کوتاه حرارتی با پوسته کوره برای ایجاد گرم شدن بیش از حد محلی پوسته کوره در طول نصب،

یک گاسکت سرامیکی بین دیوار فیبر و کمربند مقاومت قرار می گیرد تا اطمینان حاصل شود که سطح فیبر

در تماس مستقیم با کمربند مقاومت، در نتیجه افزایش اثر گرم کردن کمربند مقاومت.

پیچ های سرامیکی و واشرها هر دو سینتر شده و در دمای بالا با استفاده از کوراندوم شکل می گیرند

این تجهیزات به هشت بخش تقسیم می شوند:

مناطق گرمایش: یک گروه گرمایش مستقل در هر بخش گرمایش تنظیم شده است و هیچ ترتیب منطقه ای وجود ندارد.

نمودار نصب باند مقاومت نمودار پیچ سرامیکی

4.6 ماده حلقه محافظ فولاد ضد زنگ 310S با ضخامت 5 میلی متر است.

حلقه های محافظتی متعدد در فرن بالا و پایین نصب شده اند که به طور موثر محدودیت های

حرکت سمت چپ و راست قطعه کار هنگام ورود و خروج از کوره و می تواند از

قطعه کار از برخورد با سیم کوره در هنگام ورود و خروج از کوره.

4.7 پوشش کوره و مکانیسم باز و بسته شدن: پوشش کوره از:

صفحه فولادی با ضخامت 3 میلی متر در نصف و مواد عایق سازی از آلومینیوم حاوی زرکونیوم ساخته شده است

بلوک های تاشو از فیبر سیلیکات با لنگر ثابت شده، با ضخامت 300 میلی متر. پوشش کوره:

باز و بسته با میله های فشار هیدرولیکی و چرخ ها بر روی پوشش چپ و راست کوره نصب می شوند.

4.8 سیستم کنترل الکتریکی

4.8.1 اجزای اصلی کنترل مانند تنظیم کننده قدرت، تماسگر AC، فیوز سریع، رله متوسط،

کلید کار، دکمه، چراغ شاخص سیگنال و غیره محصولات قابل اعتماد مارک های معروف داخلی را اتخاذ می کنند.

دستگاه های نشان دهنده جریان و ولتاژ حساس، دقیق، قابل اعتماد و دارای عمر طولانی هستند.

4.8.2 سیستم کنترل درجه حرارت خودکار

(نمودار کابینت کنترل)

4.8.4 دمای هر منطقه دمایی توسط Shimaden SRS13A ژاپنی کنترل می شود

کنترلگر درجه حرارت هوشمند برنامه سری و تنظیم شده توسط یک تنظیمگر قدرت با قدرت بالا.

ابزار کنترل اصلی هر منطقه با صفحه لمسی ارتباط برقرار می کند و خروجی آن از

تکنولوژی ماژول نسبت زمان برای فعال کردن مستقیم تنظیم کننده قدرت برای کنترل فرآیند گرمایش.

4.8.5 کنترلگر دما هوشمند شیمادن ژاپنی برای فر برقی

عملکرد برنامه ریزی واحد دمای و زمان، تنظیم مستقل دمای و زمان،

و صفحه نمایش اندازه گیری. شمارنده دارای حالت های خروجی متعدد و عملکردهای کنترل خروجی چند کانال است.

و می تواند بین حالت های دستی و خودکار آنلاین تغییر کند.

(شيمادن SRS13A T)درجه حرارتCکنترل کننده)

4.8.6 اندازه گیری هوشمند دارای عملکرد ارتباط با صفحه لمسی است، به طوری که منحنی های فرآیند

و داده های هر منطقه می تواند فراخوانی و چاپ در یک درایو فلش USB در هر زمان و همچنین می تواند

به صورت تصادفی ذخیره شود تا تمام داده های فرآیند پردازش حرارتی تولید به طور خودکار برای ≥1 سال ذخیره شود.

4.8.7 هر منطقه دارای سه آمپر برای نشان دادن جریان حلقه است و هر ماژول تنظیم کننده قدرت

مجهز به محافظت از فیوز سریع.

4.8.8 دستگاه کنترل صنعتی صفحه لمسی MCGS (10 ′′ صفحه لمسی) مجهز به یک USB استاندارد است

رابط برای تسهیل ذخیره سازی و چاپ داده ها.

4.8.9 این سیستم دارای قابلیت اطمینان بالا و عملکردهای ضد تداخل است.

4.8.10 جمع آوری دمای کنترل اصلی در زمان واقعی از ابزار کنترل اصلی سطح پایین.

وضعیت هر منطقه دمای کوره و آژیر آن در هر لحظه در فرآیند می تواند

نمایش داده و در زمان واقعی ثبت می شود تا اینکه فرآیند تکمیل شود.

4.8.11 رابط سیستم

رابط مکالمه انسان-کامپیوتر: رابط نمایش کامپیوتر دارای یک نمای کلی از سیستم رنگارنگ است.

تنظیمات پارامتر، نمایش پارامتر، منحنی های تنظیم، منحنی های فرآیند، شبیه سازی فرآیند،

تمام رابط های کاری به زبان چینی نمایش داده می شوند.

این یک دکمه شروع و متوقف کردن پس از منحنی فرآیند تنظیم شده است.

5محدوده عرضه

6. اجزای اصلی
