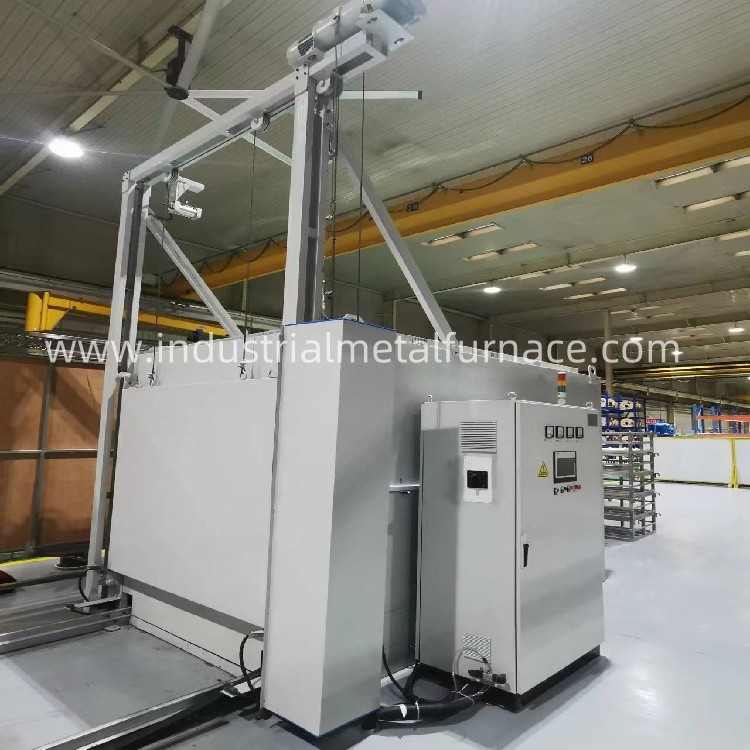

فرن درمان گرما آلومینیوم آلیاژ پیر شدن 185 درجه سانتیگراد سفارشی
1درخواست
کوره مقاوم به درمان گرما در حال پیری آلیاژ آلومینیوم یک کوره مقاوم به کار چرخه ای است که عمدتاً
استفاده می شود برای درمان پیری آلیاژ آلومینیوم پس از درمان خاموش کردن و همچنین می تواند برای گرما استفاده شود
درمان سایر قطعات در هوا کمتر از 300 درجه سانتیگراد
کوره دارای چرخه حرارتی خوب و دمای نسبتا یکسانی است.
سیستم کنترل دمای استفاده می کند PID صفر عبور تحریک thyristor و جزیره ژاپنی متر برای کنترل
حرارت. کوره درمان گرما پیری ثبات خوبی دارد و ضبط کننده بدون کاغذ را برای ثبت
هشدار درجه حرارت و بیش از حد درجه حرارت برای کنترل دوگانه برای اطمینان از بیش از حد گرم شدن قطعه کار.
2پارامترهای فنی اصلی
| نه، نه |
ماده |
پارامترهای فنی |
| 1 |
قدرت نامی |
75KW + 5٪ |
| 2 |
ولتاژ نامی |
فاز 380 ولت: 3P فرکانس: 50 هرتز |
| 3 |
دمای نامی |
300 °C، معمولا 185 °C |
| 4 |
روش کنترل دما |
کنترل PID، کنترل thyristor، کنترل برق ژاپنی، کنترل صفحه لمسی 10.1 اینچی |
| 5 |
تعداد مناطق گرمایش |
2 منطقه |
| 6 |
روش اتصال |
Y |
| 7 |
یکسانی دمای کوره |
± 5 °C |
| 8 |
دقت کنترل دمای |
± 1 °C |
| 9 |
ابعاد داخلی سبد |
1900×1900×1600 میلی متر |
| 10 |
ظرفیت بارگیری |
≤ 10 ثانیه |
| 11 |
زمان گرم کردن کوره خالی |
≤ 0.5 ساعت |
| 12 |
از دست دادن قدرت کوره خالی |
≤10٪ |
| 13 |
فن گردش |
2 مجموعه 4KW |
| 14 |
دمای دیواره بیرونی سمت کوره |
≤ 30 °C |
| 15 |
موتور سفر الکتریکی برای ترویلی |
≤ 35 °C |
| 16 |
حالت باز کردن و بستن درب کوره |
بلند کردن الکتریکی
|
3. ساختار مقدمه
ساختار کوره الکتریکی شامل بدن کوره، دستگاه گرمایش، سیستم کنترل و سایر قطعات است.
3.1 بدن کوره
قاب کوره درمان حرارتی از پوسته فلزات جوش داده شده و توسط فولاد بخش تشکیل شده است و دیواره بیرونی ساخته شده است
از صفحه فولادی با کیفیت بالا که دارای یک ضریب تغییر شکل حرارتی کوچک است. پوشش داخلی از سیلیکات آلومینیوم استفاده می کند.
پنبه سوزن شده با سوزن فیبر آتشگیر به عنوان مواد عایق و نگهدارنده گرما برای کاهش دمای
از دیوار کوره، دیواره داخلی با صفحه فولاد ضد زنگ بسته شده است.
درب کوره و پوسته کوره نیز از قاب فولادی جوش شده ساخته شده است، دیوار بیرونی نیز ساخته شده از سرد رول
صفحات فولادی و پوشش داخلی از فیبر آتش گیر سیلیکات آلومینیوم به عنوان عایق استفاده می شود
و مواد نگهدارنده گرما
این ماشین از فولاد 12/14 کانال ساخته شده است. مواد در سبد روی سطح ماشین با استفاده از
جرثقیل کارگاه، و ماشین سواری به کوره رانده می شود.
بسته بندی لاستیک آزبست در اطراف دهان کوره جاسازی شده است.
محکم در برابر بسته ای از لاستیک آزبست در دهان کوره برای اطمینان از اینکه هیچ گرمی از بین نمی رود.
3.2 دستگاه گرمایش
عنصر گرمایش از لوله های گرمایشی استفاده می کند که در هر دو طرف کوره قرار دارند و از 0Cr25AL5 ساخته شده اند
سیم آلیاژ، عمر طولانی داره.
برای اطمینان از ثبات و یکنواخت کوره درمان گرما، کوره مقاومت الکتریکی مجهز به دستگاه تهویه است
(یک مجموعه کامل از خارج خریداری می شود) و یک سیستم هدایت هوا. دستگاه تهویه در بالای بدن کوره نصب شده است،
و فن از فولاد مقاوم در برابر حرارت 1Cr18Ni9Ti ساخته شده است تا یک تیغه فن سنتریفوگال را تشکیل دهد.
یک صفحه راهنمای هوا و یک محافظ هوا. صفحه راهنمای هوا در بالای کوره نصب شده و دارای یک شکاف راهنمای هوا است.
هنگامی که فن روشن می شود، باد از فن بیرون می رود، به طور مساوی به عناصر گرمایش در هر دو طرف از
کوره از طریق شکاف هدایت هوا، از طریق پورت هدایت هوا در پایین محافظ هوا به کوره نفوذ می کند و
بعد از آن از پورت راهنمای هوا در پایین فن جذب می شود و سپس بیرون ریخته می شود...
گرمای تولید شده توسط بخارگر را به کوره می آورد، به طوری که قطعه کار به طور مساوی گرم می شود.
3.3سیستم کنترل
سیستم کنترل دما از کوره درمان گرما پیری استفاده می کند PID صفر عبور ترایستور پرتاب و Shimaden ژاپنی
برای کنترل درجه حرارت، از یک دستگاه ضبط بدون کاغذ برای ثبت درجه حرارت استفاده می شود و آلارم بیش از حد درجه حرارت نیز در این دستگاه نصب می شود.
استفاده می شود تا اطمینان حاصل شود که قطعه کار بیش از حد گرم نشود.
بخش های انتقال مکانیکی کوره الکتریکی کنترل قفل شدن را اتخاذ می کنند، یعنی منبع برق کوره
دستگاه تهویه و عنصر گرمایش به طور خودکار پس از باز کردن درب کوره قطع می شود.
دستگاه تهویه و عنصر گرمایش تنها پس از اینکه درب کوره به طور کامل بسته شده است برای جلوگیری از
خرابی ها و حوادث ناشی از کار نادرست
