1400×1400×1100 میلی متر قطره پایین سریع 650 درجه سانتیگراد آلومینیوم T6 درمان حرارتی کوره خاموش کردن راه حل

1400×1400×1100 میلیمتر افت پایین سریع 650 درجه سانتیگراد آلومینیوم T6 گرما

فرن تصفیه کننده خاموش کردن محلول

1درخواست

محلول جامد آلیومینیوم و خنک کننده فر مقاومت درمان حرارتی یک نوع عملیات دوره ای است

کوره مقاومتی که عمدتا برای خاموش کردن سریع و درمان محلول قطعات آلومینیوم استفاده می شود.

قطعه کار این کوره عمل آویزان را اتخاذ می کند، با گردش حرارتی خوب و نسبتا یکنواخت

دما

پس از گرم کردن و عایق بندی، قطعه کار می تواند به سرعت از کوره به حوضچه آب خاموش سقوط

در عرض 10 ثانیه، و کیفیت درمان خاموش کردن بالا است.

سیستم کنترل دمای اتخاذ PID صفر عبور thyristor تحریک شده و ژاپن Shimaden هوشمند

SR13 متر قابل برنامه ریزی برای کنترل دمای. کوره ثبات خوبی دارد و بدون کاغذ استفاده می کند

ضبط کننده به طور خودکار ضبط دمای و بیش از حد دمای هشدار کنترل دوگانه برای اطمینان از اینکه

قطعه کار بیش از حد گرم نمی شود.

بخش های انتقال مکانیکی کوره خاموش کننده الکتریکی کنترل و عملکرد متقابل را اتخاذ می کنند.

2پارامترهای فنی اصلی

3. ساختار مقدمه

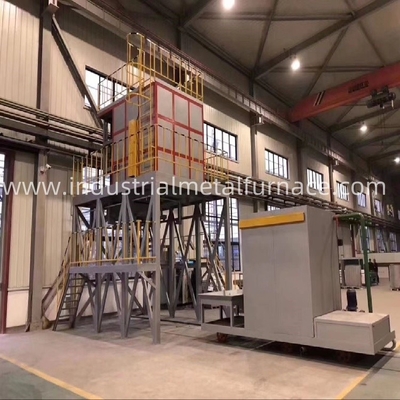

ساختار کوره الکتریکی T6 شامل کوره گرمایش، مکانیسم بلند کردن،

مکانیسم خاموش کردن

یک سیستم کنترل و سایر قطعات

3.1 کوره گرمایش

کوره گرمایش متشکل از یک کوره برقی، یک عنصر گرمایش، یک دستگاه گردش هوا گرم، یک پایه

قاب و در کوره

مکانیسم قفل و غیره

قاب کوره خنک کننده با فولاد 10 # کانال جوش داده شده است (فاصل بین قاب فولاد کانال)

≤800mm) است و ضخامت صفحه فولادی پوسته کوره ≥ 4mm است.

می تواند مانع از جریان هوای داغ فن گردش از پاک کردن فیبرهای بدن کوره شود.

بالای دیوار داخلی با یک صفحه فولاد ضد زنگ مقاوم به حرارت 3 میلی متر 1Cr18Ni9 جوش داده شده است.

دستگاه گردش هوا گرم شامل یک دستگاه فن و یک صفحه راهنمای هوا است. دستگاه فن در بالای قرار داده شده است

از بدن کوره ساخته شده است. فن از فولاد مقاوم در حرارت 1Cr18Ni9Ti برای تشکیل یک تیغه فن منحنی است.

و تعادل پویا در طول تولید انجام می شود و اتصال تیغه و گره با مغز محکم می شود.

شفت فن از ماده 1Cr18Ni9Ti ساخته شده است.

قاب پایه برای قرار دادن بدن کوره استفاده می شود و با فولاد کانال بزرگ 16 # جوش داده شده است.

درب کوره و پوسته کوره نیز از فولاد 12 # کانال به عنوان چارچوب جوش داده شده است، دیواره بیرونی نیز

از

صفحه فولادی 6 میلی متر و دیواره داخلی از 2 میلی متر ضخامت 1Cr18Ni9 ساخته شده است. پوشش داخلی نیز از سیلیکات آلومینیوم استفاده می کند

آتش شکن

پنبه با سوزن فیبر به عنوان مواد عایق و نگهدارنده گرما.

درب کوره درمان حرارتی محلول T6 و بدن کوره با یک مهر نرم فشرده شده با سیلندر مهر و موم می شوند.

بعد از کوره

درب در محل خود قرار گرفته است، سیلندر برای فشار آن به سمت بالا استفاده می شود و فیبر پنبه برای ایجاد یک مهر نرم استفاده می شود.

سبد مواد از لوله مربع فولاد ضد زنگ 304 و پروفایل فولاد ضد زنگ 304 ساخته شده است.

مخزن آب تلفن همراه: مخزن آب خاموش کننده تلفن همراه از صفحه فولاد ضد زنگ 304 با ضخامت 5 میلی متر ساخته شده است

فولاد کانال جوش داده شده و تقویت شده است. قاب پایین با فولاد کانال 14 # جوش داده شده است و گردش آب

دستگاه یک پمپ آب گرم 4KW است. یک مکانیسم حمل و نقل الکتریکی در زیر مخزن آب همراه با 6 چرخ نصب شده است.

در سه ردیف و یک دستگاه کاهش دهنده در جلو برای حرکت چرخ ها. قبل از اینکه قطعه کار از کوره خارج شود،

با حرکت الکتریکی به پایین بدن کوره حرکت می کند و وقتی به خارج بدن کوره باز می شود

مخزن آب مجهز به یک لوله گرمایشی U شکل برای گرم کردن مخزن آب است و مجهز به

یک سیستم کنترل الکترونیکی برای ثبات دمای آب.

قدرت گرمایش: 45KW

3.2 مکانیسم بلند کردن

مکانیسم بلند کردن شامل یک وینچ دو سرعت، یک سبد بارگیری، یک زنجیره بلند کردن، یک چرخ چرخدار و غیره است.

وینچ بر روی یک طرف از قاب پایه نصب شده است و یک کاهش دهنده نسبت سرعت کم با یک قفل خودکار را اتخاذ می کند

دستگاهی برای اطمینان از اینکه قاب شارژ می تواند در هر موقعیت باقی بماند و کند شود تا از قاب شارژ جلوگیری شود

از ضربه زدن سریع به مخزن خاموش کننده وقتی که پایین می آید.

3.3 سیستم کنترل

سیستم کنترل دمای استفاده می کند PID صفر عبور تریستور پرتاب و ژاپنی Shimaden متر هوشمند

برای کنترل دمای. یک ضبط کننده بدون کاغذ برای ثبت منحنی افزایش دمای و یک درجه حرارت بیش از حد استفاده می شود

آلارم تنظیم شده است. کنترل دوگانه تضمین می کند که قطعه کار بیش از حد گرم نشود.

قطعات انتقال مکانیکی کوره T6 استفاده از کنترل قفل کردن، یعنی زمانی که کوره

درب کمی باز می شود، منبع برق دستگاه تهویه و عنصر گرمایش به طور خودکار قطع می شود، و

منبع برق دستگاه بلند کردن به طور خودکار دوباره فعال می شود؛ هنگامی که سبد شارژ به نقطه مشخص شده می رسد

موقعیت کوره و درب کوره بسته است، منبع برق دستگاه بلند کننده به طور خودکار قطع می شود.

منبع برق دستگاه تهویه و عنصر گرمایش تنها پس از اتصال درب کوره می تواند متصل شود.

برای جلوگیری از حوادث ناشی از سوء استفاده در محل بسته شده است.

5محدوده عرضه

6فهرست اجزای اصلی
