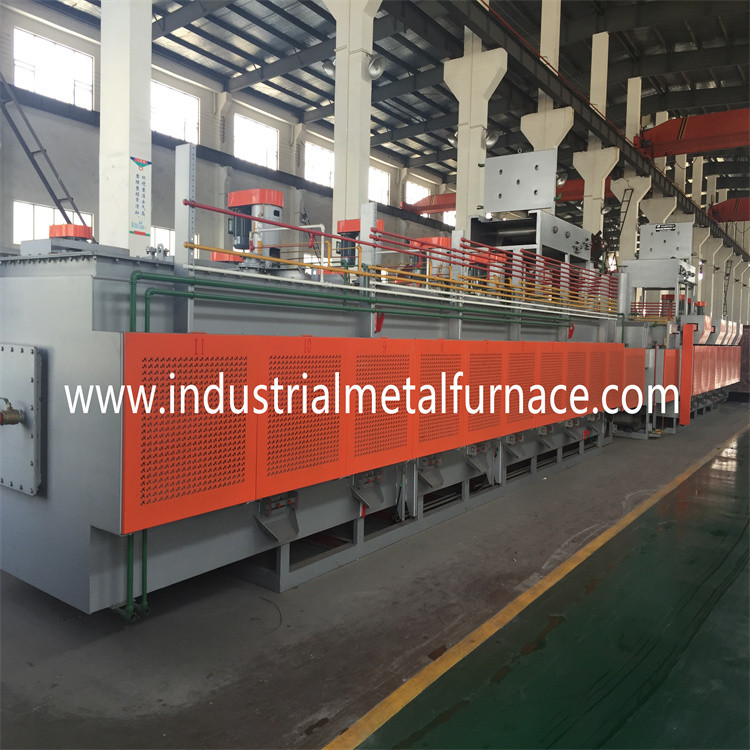

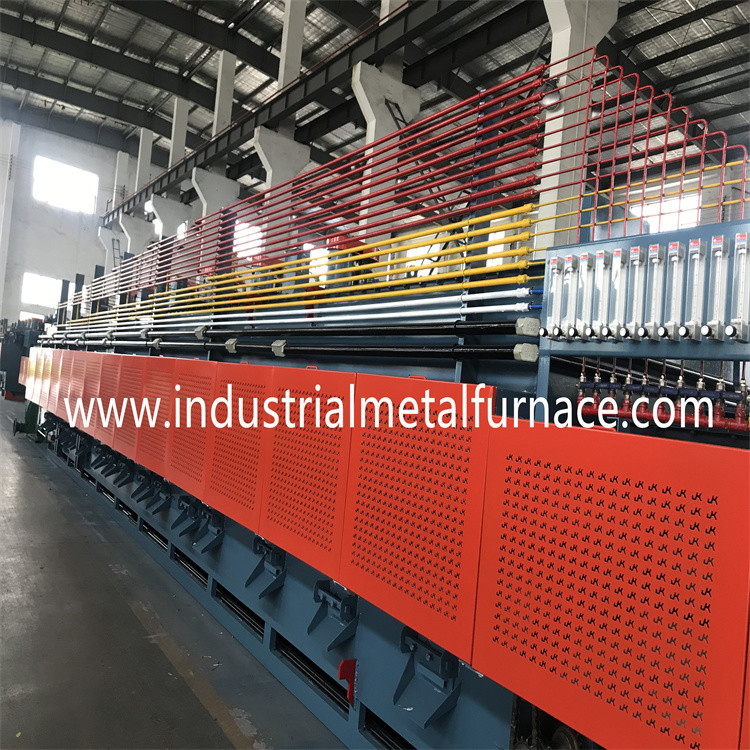

پشتیبانی از غلتک مقاومت مداوم الکتریکی

کوره مشبک نوار نقاله برای اتصال دهنده ها

1. نیاز خریدار

1.1 محصول: پیچ، درجه 1022;

1.2 فرآیند: کربوهیداسیون و معتدل کردن.

1.3 بهره وری: کربورسازی: 100 کیلوگرم در ساعت.

2. مشخصات

با توجه به نیاز خریدار، ما به مشتری خود توصیه می کنیم

برای انتخاب کوره تسمه مشبک الکتریکی از نوع غلتکی پشتیبانی 400 * 5000 * 80 میلی متر.

3. مقدمه کلی تجهیزات و ویژگی های اصلی

3.1 کوره تسمه مشبک نقاله فن آوری های پیشرفته تایوان را ترکیب می کند.

قطعات اصلی آن از خارج از کشور وارد می شود.

3.2 خط تولید از خاموش کردن غلتک پشتیبانی مغناطیسی تشکیل شده است

کوره، مخزن کوئنچ، پایه روغن گیری، دستگاه پس از تمیز کردن، غلتک پشتیبانی

کوره تسمه مشبک و سیستم کنترل الکتریکی.

4. پارامترهای اساسی خط تولید

5. مشخصات تجهیزات کوره تسمه مش

1 دمای کاری:

کوره خاموش: 820 × 950 ℃؛مخزن خاموش کردن، 60 ~ 80 ℃؛دستگاه پس از تمیز کردن:

40 تا 60 درجه سانتیگراد؛کوره معتدل: 300 × 450 ℃؛

2 بهره وری

خاموش کردن: 80-160 کیلوگرم در ساعت (متغیر با اندازه قطعه کار، وزن، انباشته شدن

روش و سایر شرایط مرتبط)

3 اتمسفر کوره

کوره خاموش کننده: متانول + پروپان

کوره معتدل: هوا

کوره خاموش کننده 4 توری تسمه ای

عرض تسمه مشبک: 400 میلی متر

طول ورودی: 2000 میلی متر

طول تسمه پیش گرمایش: 1100 میلی متر

طول منطقه کار: 5000 میلی متر

ارتفاع موثر: 80 میلی متر

5 تانک روغن کوئنچ

عرض تسمه مشبک: 600 میلیمتر

طول مخزن روغن: 3800 میلی متر

عرض مخزن روغن: 1600 میلی متر

عمق مخزن روغن: 1800 میلی متر

حجم مخزن: 8 متر³

6 پایه روغن گیری

عرض تسمه مشبک: 600 میلیمتر

7 دستگاه پس تمیز کردن

عرض تسمه مشبک: 600 میلیمتر

حجم مخزن: 1.5 متر³

کوره تمپر تسمه مشبک 8

ارتفاع موثر: 100 میلی متر

عرض تسمه مشبک: 700 میلیمتر

طول منطقه گرمایش: 5000 میلی متر

6. خط تولید برق و مصرف انرژی

قدرت 6.1

قدرت گرمایش: 10 ± 380 ولت، 3 فاز، AC، 50 هرتز؛

سیستم اندازه گیری و کنترل: 10±220 ولت، 50 هرتز

سیستم گرمایش: حدود 234 کیلو وات

قدرت سیستم رانندگی و سایر نقاط مصرف: حدود 24 کیلو وات

منبع تغذیه کوره مقاومت الکتریکی: حدود 258 کیلو وات

مصرف برق در حالت عادی: حدود 100 کیلو وات

6.2 پارامترهای لوله ورودی اتمسفر

لوله ورودی متانول: 2-3 L/h ;≥0.04 مگاپاسکال؛

لوله ورودی پروپان: کنترل اتوماتیک با منبع ≤500L/h.فشار عرضه ≥0.04 مگاپاسکال؛

6.3 آب خنک کننده

کیفیت آب: طبق استاندارد دولتی آب در گردش صنعتی کم کلسیم.

ماده معلق: حداکثر 10 میلی گرم در لیتر؛

اندازه سوراخ کمربند مش فیلتر: حداکثر 0.3 میلی متر؛

دمای ورودی: (حداکثر) 30 درجه سانتیگراد (در تابستان)

دمای ورودی: (دقیقه) 5 درجه سانتیگراد (در زمستان)

اختلاف دما: 10 درجه سانتیگراد

فشار ورودی: 0.2 Mpa;

حداکثر مصرف آب: حدود 30 متر مکعب در ساعت (استفاده در گردش)

6.4 تجهیزات تکمیلی (تامین شده توسط خریدار)

مخزن آب خنک شده و برج خنک کننده معمولاً در خارج از کارگاه نصب می شوند

اما نزدیک خط تولیدظرفیت خنک کننده باید ≥30m3/h باشد.

کنترل برق کامپیوتری

کابینت کنترل برق (سیم کشی جمعی)

کابینت کنترل برق 1000*700*2000mm 4 عدد;

کل فرآیند تولید توسط کامپیوتر مدیریت و نظارت می شود

توسط سیستم PLCسیستم کنترل کوره تسمه ای پیوسته

دارای نظارت، مدیریت زمان واقعی است

و کنترل فرآیند دما، سیستم رانندگی، موتورها، گرمایش

سیستم و ایمنی
